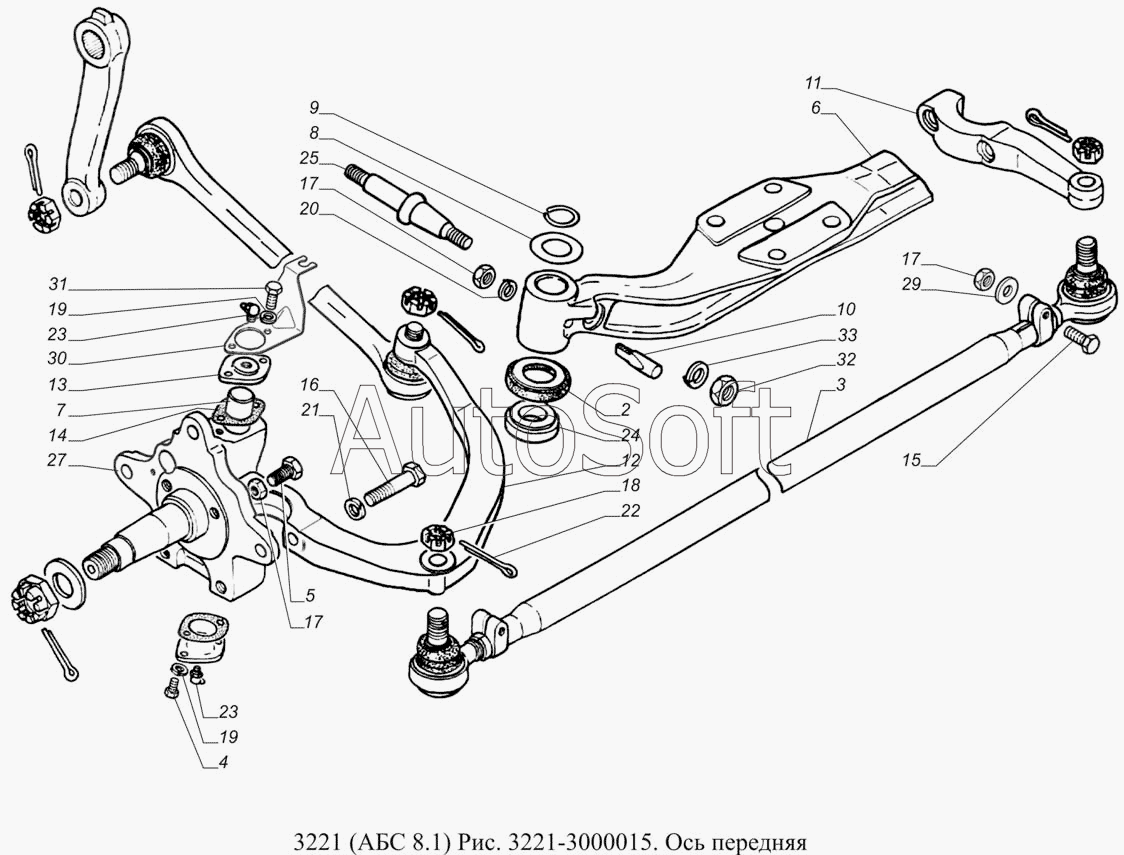

Каталог запасных частей к технике: ГАЗ-3221 (Уст. АБС 8.1) (2008). 3221-3000015. Ось передняя
27
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
20
21
22
23
23
24
25
27
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***7 | Уплотнитель подшипника | |
| 3 | 3***2 | Тяга поперечная рулевая в сборе | |
| 4 | 2***9 | Болт М6-6gх12 | |
| 5 | 3***9 | Болт М10х28 | |
| 6 | 3***0 | Балка передней оси | |
| 7 | 3***9 | Шкворень | |
| 8 | 3***2 | Шайба регулировочная | |
| 9 | 3***3 | Кольцо уплотнительное | |
| 10 | 3***5 | Штифт стопорный | |
| 11 | 3***1 | Рычаг рулевой трапеции | |
| 12 | 3***2 | Рычаг поворотного кулака | |
| 13 | 3***1 | Крышка шкворня верхняя | |
| 14 | 3***2 | Прокладка крышки | |
| 15 | 4***9 | Болт М10 (технологический) | |
| 16 | 4***6 | Болт М12-6gх60 | |
| 17 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 19 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 21 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 22 | 2***9 | Шплинт 4х25 | |
| 23 | 2***9 | Пресс-масленка К1/8" | |
| 24 | 1***5 | Подшипник | |
| 25 | 3***2 | Палец переднего амортизатора | |
| 27 | 3***2 | Кулак поворотный правый | |
| 27 | 3***3 | Кулак поворотный левый | |
| 29 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 30 | 3***6 | Кронштейн кабеля | |
| 31 | 2***1 | Болт М6х16 (3802321/0) | |
| 32 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 33 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 |
