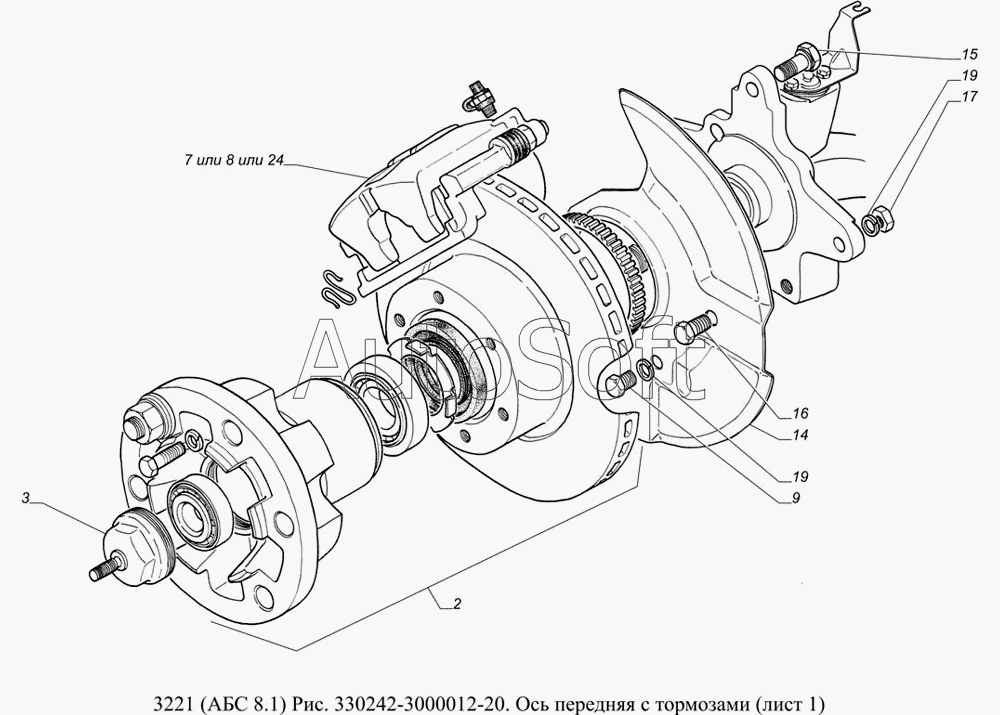

Каталог запасных частей к технике: ГАЗ-3221 (Уст. АБС 8.1) (2008). 330242-3000012-20. Ось передняя с тормозами колеса
2
3
7
8
7
8
9
14
14
15
16
17
19
19
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Ось передняя | |
| 2 | 3***0 | Ступица переднего колеса с тормозным диском и подшипниками | |
| 3 | 2***3 | Колпак ступицы переднего колеса | |
| 4 | 3***0 | Тяга продольная рулевая с шарнирами в сборе | |
| 7 | 3***6 | Скоба дискового тормоза правая в сборе | |
| 7 | 3***7 | Скоба дискового тормоза левая в сборе | |
| 8 | 3***2 | Скоба переднего дискового тормоза правая | |
| 8 | 3***2 | Скоба переднего дискового тормоза левая | |
| 9 | 2***9 | Пробка М12х12 | |
| 10 | 4***1 | Гайка М24х1,5 | |
| 11 | 2***0 | Шайба упорная наружного подшипника ступицы переднего колеса | |
| 12 | 3***0 | Сошка рулевого механизма | |
| 14 | 3***4 | Щит переднего тормоза правый | |
| 14 | 3***5 | Щит переднего тормоза левый | |
| 15 | 3***1 | Болт М12х1,25х22 | |
| 16 | 2***9 | Болт М12-6gх25 | |
| 17 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 19 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 20 | 2***9 | Шплинт 4х25 | |
| 24 | 3***3 | Скоба переднего дискового тормоза правая | |
| 24 | 3***3 | Скоба переднего дискового тормоза левая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
