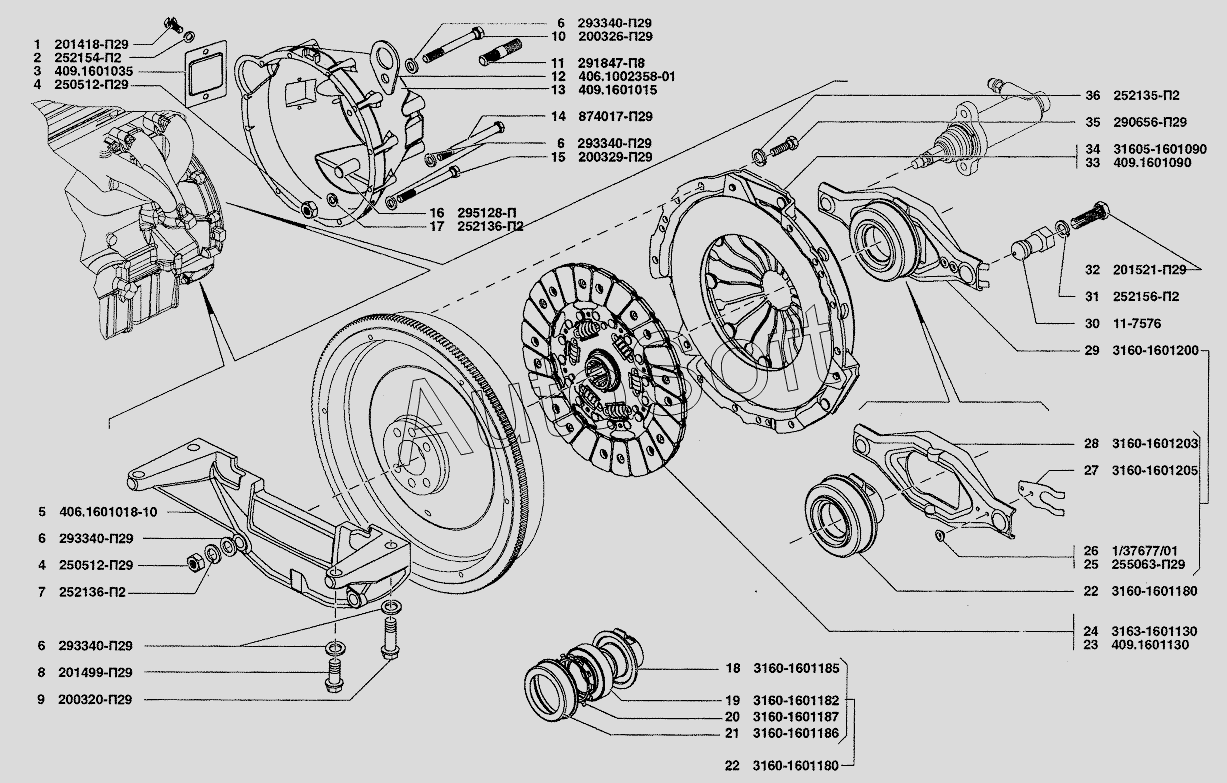

Каталог запасных частей к технике: УАЗ-37419 (2009). Сцепление
28
20
21
22
22
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
4
5
6
6
6
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М6х16 | |
| 2 | 2***2 | Шайба 6 пружинная | |
| 3 | 4***5 | Крышка люка картера сцепления | |
| 4 | 2***9 | Гайка М10 | |
| 5 | 4***0 | Усилитель картера сцепления | |
| 6 | 2***9 | Шайба 10 | |
| 7 | 2***2 | Шайба 10 пружинная | |
| 8 | 2***9 | Болт М10х30 | |
| 9 | 2***9 | Болт М10х55 | |
| 10 | 2***9 | Болт М10х85 | |
| 11 | 2***8 | Шпилька М12х1,25х32 крепления картера коробки передач к картеру сцепления | |
| 12 | 4***1 | Скоба подъема двигателя | |
| 13 | 4***5 | Картер сцепления | |
| 14 | 8***9 | Болт M10x115 картера сцепления | |
| 15 | 2***9 | Болт М10х100 | |
| 16 | 2***П | Штифт 13х28 | |
| 17 | 2***2 | Шайба 10 пружинная | |
| 18 | 3***5 | Муфта подшипника выключения сцепления | |
| 19 | 3***2 | Подшипник выключения сцепления 52810А.Р6Q6 | |
| 20 | 3***7 | Кольцо упорное подшипника выключения сцепления | |
| 21 | 3***6 | Кожух подшипника | |
| 22 | 3***0 | Подшипник выключения сцепления с муфтой в сборе | |
| 23 | 4***3 | Диск сцепления ведомый | |
| 24 | 3***0 | Диск сцепления ведомый | |
| 25 | 2***9 | Заклепка 4х8 | |
| 26 | 1***1 | Заклепка 4х8 | |
| 27 | 3***5 | Пластина удерживающая | |
| 28 | 3***3 | Вилка подшипника выключения сцепления | |
| 29 | 3***0 | Вилка подшипника с пластиной в сборе | |
| 30 | 1***6 | Опора вилки подшипника | |
| 31 | 2***2 | Шайба 10 пружинная | |
| 32 | 2***9 | Болт М10х1х32 | |
| 33 | 4***9 | Диск сцепления нажимной | |
| 34 | 3***0 | Диск сцепления нажимной А1 024 190 00 | |
| 35 | 2***9 | Болт М8х30 | |
| 36 | 2***2 | Шайба 6 пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
