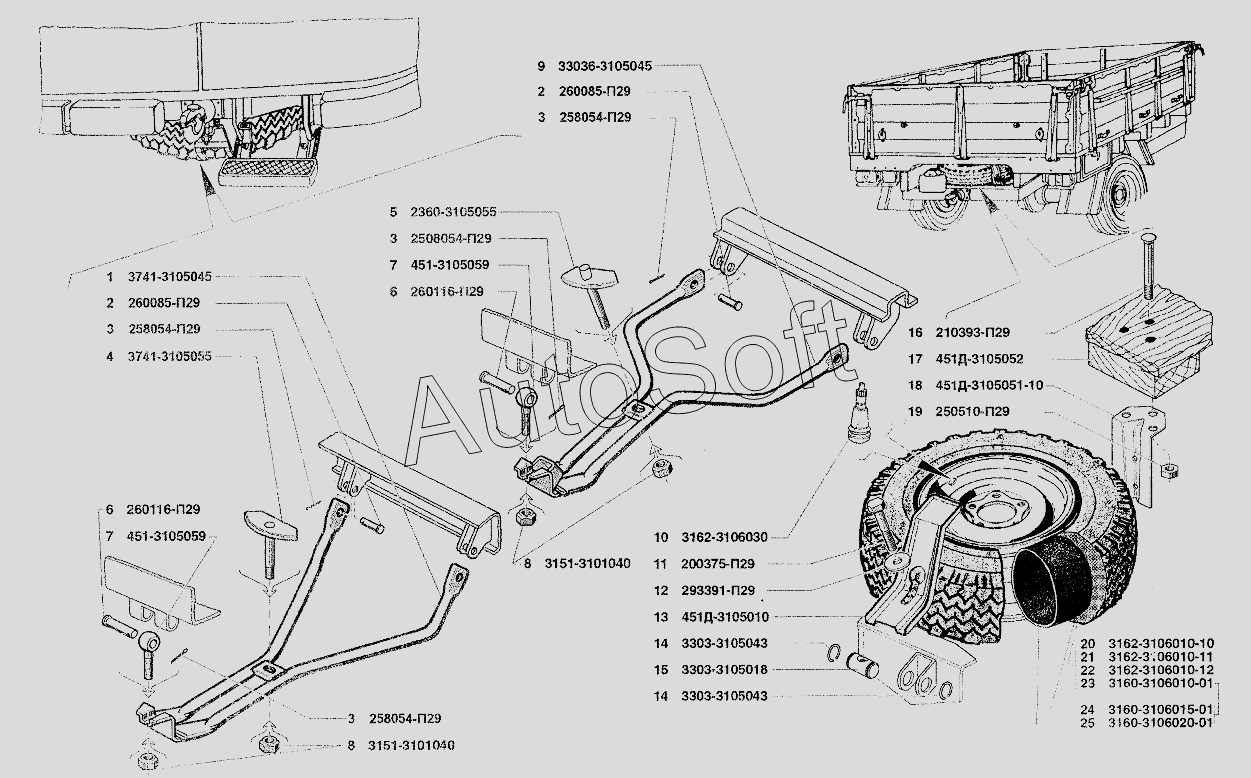

Каталог запасных частей к технике: УАЗ-37419 (2009). Держатель запасного колеса
1
2
2
3
3
3
3
4
5
6
6
7
7
8
8
8
9
11
12
13
14
14
15
16
17
18
19
10
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Держатель запасного колеса в сборе | |
| 2 | 2***9 | Палец 12х30 | |
| 3 | 2***9 | Шплинт 4х32 | |
| 4 | 3***5 | Сектор держателя запасного колеса в сборе | |
| 5 | 2***5 | Сектор держателя запасного колеса | |
| 6 | 2***9 | Палец 14х75 крепления опор | |
| 7 | 4***9 | Стержень опор | |
| 8 | 3***0 | Гайка крепления колеса | |
| 9 | 3***5 | Держатель запасного колеса в сборе | |
| 10 | 3***0 | Вентиль ЛБ-35-15,2 | |
| 11 | 2***9 | Болт М12х80 крепления запасного колса | |
| 12 | 2***9 | Шайба 14 | |
| 13 | 4***0 | Держатель запасного колеса | |
| 14 | 3***3 | Кольцо стопорное | |
| 15 | 3***8 | Гайка держателя запасного колеса | |
| 16 | 2***9 | Болт М8х100 | |
| 17 | 4***2 | Подкладка упора | |
| 18 | 4***0 | Упор запасного колеса | |
| 19 | 2***9 | Гайка М8 | |
| 20 | 3***0 | Шина бескамерная 225/75R16 мод,К-153 | |
| 21 | 3***1 | Шина бескамерная 225/75R16 мод,К-155 | |
| 22 | 3***2 | Шина бескамерная 225/75R16 мод,КАМА-219 | |
| 23 | 3***1 | Шина 225/75R16 (модель Я-435А) в сборе | |
| 24 | 3***1 | Покрышка 225/75R16 (модель Я-435А) | |
| 25 | 3***1 | Камера УК-16-02 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
