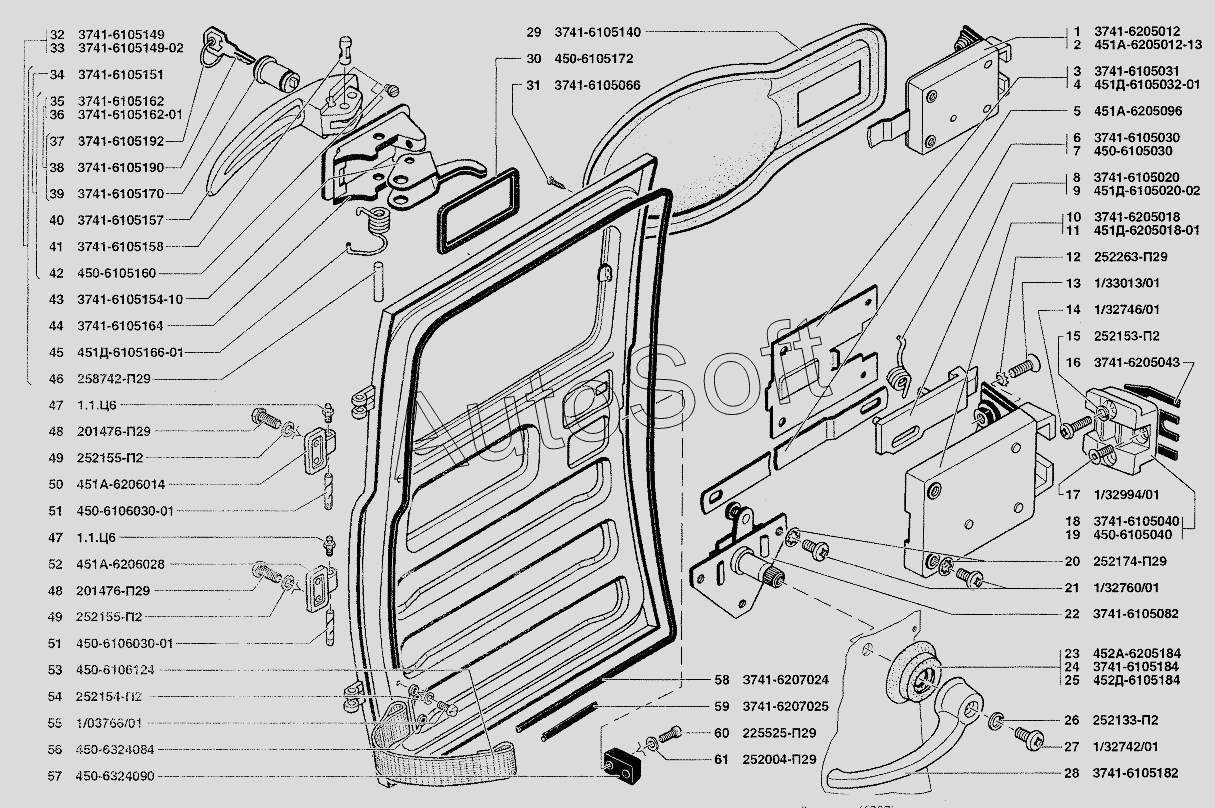

Каталог запасных частей к технике: УАЗ-37419 (2009). Замок, ручки, навеска и уплотнитель задней двери
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
49
50
51
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Замок задней двери | |
| 2 | 4***3 | Замок задней двери | |
| 3 | 3***1 | Крышка замка | |
| 4 | 4***1 | Крышка замка двери | |
| 5 | 4***6 | Тяга привода | |
| 6 | 3***0 | Пружина замка | |
| 7 | 4***0 | Пружина замка | |
| 8 | 3***0 | Язык замка | |
| 9 | 4***2 | Язык замка | |
| 10 | 3***8 | Корпус замка задней двери | |
| 11 | 4***1 | Корпус замка задней двери | |
| 12 | 2***9 | Шайба 6 пружинная зубчатая коническая с наружными зубцами | |
| 13 | 1***1 | Винт М6х16 | |
| 14 | 1***1 | Винт М5х25 | |
| 15 | 2***2 | Шайба 5 пружинная | |
| 16 | 3***3 | Прокладка защелки замка задней двери | |
| 17 | 1***1 | Винт М5х16 | |
| 18 | 3***0 | Защелка замка правая | |
| 19 | 4***0 | Защелка замка двери | |
| 20 | 2***9 | Шайба 6 пружинная зубчатая с внутренними зубцами | |
| 21 | 1***1 | Винт М6х12 | |
| 22 | 3***2 | Привод замка правый в сборе | |
| 23 | 4***4 | Розетка облицовочная | |
| 24 | 3***4 | Розетка облицовочная | |
| 25 | 4***4 | Розетка облицовочная | |
| 26 | 2***2 | Шайба 5 пружинная | |
| 27 | 1***1 | Винт М5х16 | |
| 28 | 8***2 | Ручка двери внутренняя | |
| 29 | 3***0 | Облицовка наружной ручки | |
| 30 | 4***2 | Прокладка ручки | |
| 31 | 3***6 | Винт крепления облицовки | |
| 32 | 3***9 | Ручка двери наружная в сборе | |
| 33 | 3***2 | Ручка двери | |
| 34 | 3***1 | Ручка двери в сборе | |
| 35 | 3***2 | Цилиндр запора в сборе | |
| 36 | 3***1 | Цилиндр ручки двери | |
| 37 | 3***2 | Кольцо для ключей | |
| 38 | 3***0 | Ключ запора ручки | |
| 39 | 3***0 | Цилиндр ручки двери | |
| 40 | 3***7 | Ручка двери | |
| 41 | 3***8 | Фиксатор ручки | |
| 42 | 4***0 | Винт | |
| 43 | 4***0 | Рычаг ручки | |
| 44 | 3***4 | Корпус ручки | |
| 45 | 4***1 | Пружина | |
| 46 | 2***9 | Штифт 5x30 | |
| 47 | 1***6 | Пресс-масленка | |
| 48 | 2***9 | Болт М8х1х20 | |
| 49 | 2***2 | Шайба 8 пружинная | |
| 50 | 4***4 | Петля на кузове верхняя | |
| 51 | 4***1 | Ось петли двери | |
| 52 | 4***8 | Петля на кузове нижняя | |
| 53 | 4***4 | Ремень ограничительный | |
| 54 | 2***2 | Шайба 6 пружинная | |
| 55 | 1***1 | Винт М6х14 | |
| 56 | 4***4 | Ушко крепления ремня | |
| 57 | 4***0 | Шип направляющий | |
| 58 | 3***4 | Уплотнитель наружный | |
| 59 | 3***5 | Уплотнитель внутренний | |
| 60 | 2***9 | Винт М6х16 | |
| 61 | 2***9 | Шайба 6 |
