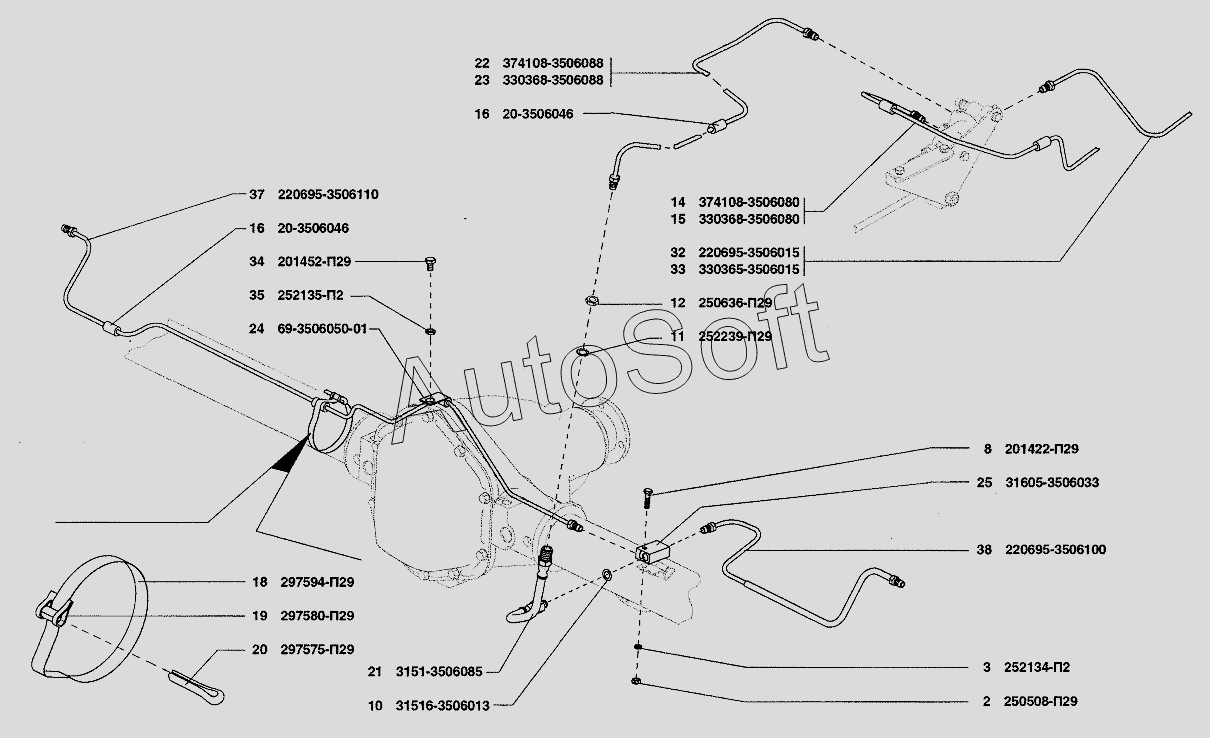

Каталог запасных частей к технике: УАЗ-37419 (2009). Трубопроводы
24
11
12
14
15
16
16
18
19
20
21
22
23
37
25
32
33
34
35
2
3
8
10
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2***9 | Гайка М6 | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 10 | 3***3 | Прокладка шланга нижнего передних тормозов | |
| 11 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 12 | 2***9 | Гайка М 16х1,5 низкая | |
| 14 | 3***0 | Трубка от вторичной камеры главного цилиндра к гидромодулятору давления | |
| 15 | 3***0 | Трубка от вторичной камеры главного цилиндра к гидромодулятору давления | |
| 16 | 2***6 | Трубка защитная | |
| 18 | 2***9 | Лента стяжная | |
| 19 | 2***9 | Пряжка | |
| 20 | 2***9 | Шплинт | |
| 21 | 3***5 | Шланг гибкий тормозов | |
| 22 | 3***8 | Трубка от регулятора давления к заднему гибкому шлангу | |
| 23 | 3***8 | Трубка от регулятора давления к заднему гибкому шлангу | |
| 24 | 6***1 | Хомутик крепления трубки | |
| 25 | 3***3 | Тройник трубопроводов гидротормозов | |
| 32 | 2***5 | Трубка от регулятора давления к заднему шлангу | |
| 33 | 3***5 | Трубка от регулятора давления к заднему шлангу | |
| 34 | 2***9 | Болт М8х12 | |
| 35 | 2***2 | Шайба 8Т пружинная | |
| 37 | 2***0 | Трубка от тройника к левому заднему тормозу | |
| 38 | 2***0 | Трубка от тройника к правому заднему тормозу |
