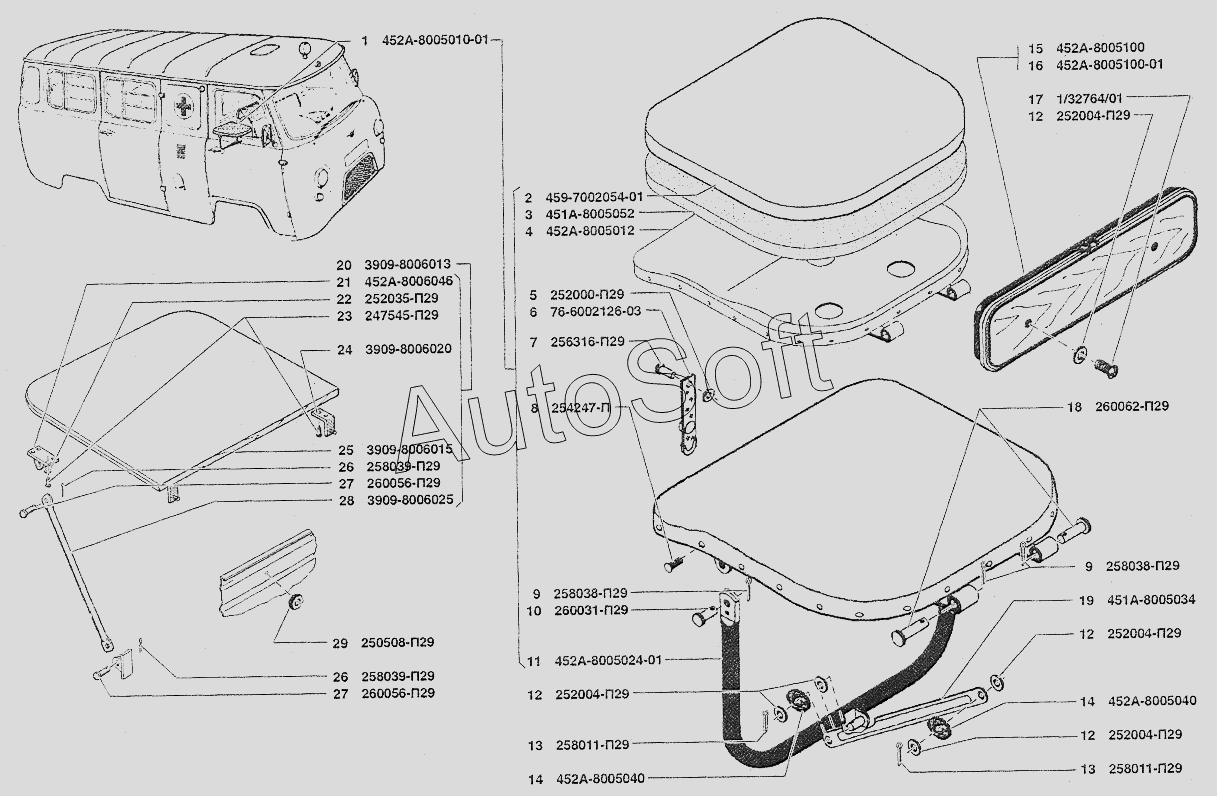

Каталог запасных частей к технике: УАЗ-37419 (2009). Сиденье сопровождающего и стол (для автомобиля УАЗ-396294, УАЗ-396295)
1
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Подушка сиденья | |
| 2 | 4***1 | Обивка подушки | |
| 3 | 4***2 | Набивка подушки | |
| 4 | 4***2 | Основание подушки сиденья | |
| 5 | 2***9 | Шайба 3 | |
| 6 | 7***3 | Ремень крепления сиденья в сборе | |
| 7 | 2***9 | Заклепка 3х8х12 | |
| 8 | 2***П | Заклепка 3х 6 | |
| 9 | 2***9 | Шплинт 3,2х16 | |
| 10 | 2***9 | Палец 8х18 | |
| 11 | 4***1 | Опора подушки сиденья | |
| 12 | 2***9 | Шайба 6 | |
| 13 | 2***9 | Шплинт 2х10 | |
| 14 | 4***0 | Прокладка | |
| 15 | 4***0 | Спинка сиденья сопровождающего в сборе | |
| 16 | 4***1 | Спинка сиденья | |
| 17 | 1***1 | Винт М6х20 | |
| 18 | 2***9 | Палец 10х40 | |
| 19 | 4***4 | Тяга опоры основания | |
| 20 | 3***3 | Стол | |
| 21 | 4***6 | Кронштейн откидного сиденья в сборе | |
| 22 | 2***9 | Шайба 4 | |
| 23 | 2***9 | Шуруп 4х16 | |
| 24 | 3***0 | Кронштейн стола опорный | |
| 25 | 3***5 | Панель стола | |
| 26 | 2***9 | Шплинт 3,2х20 | |
| 27 | 2***9 | Палец 10x25 | |
| 28 | 3***5 | Ножка стола | |
| 29 | 2***9 | Гайка М6 |
