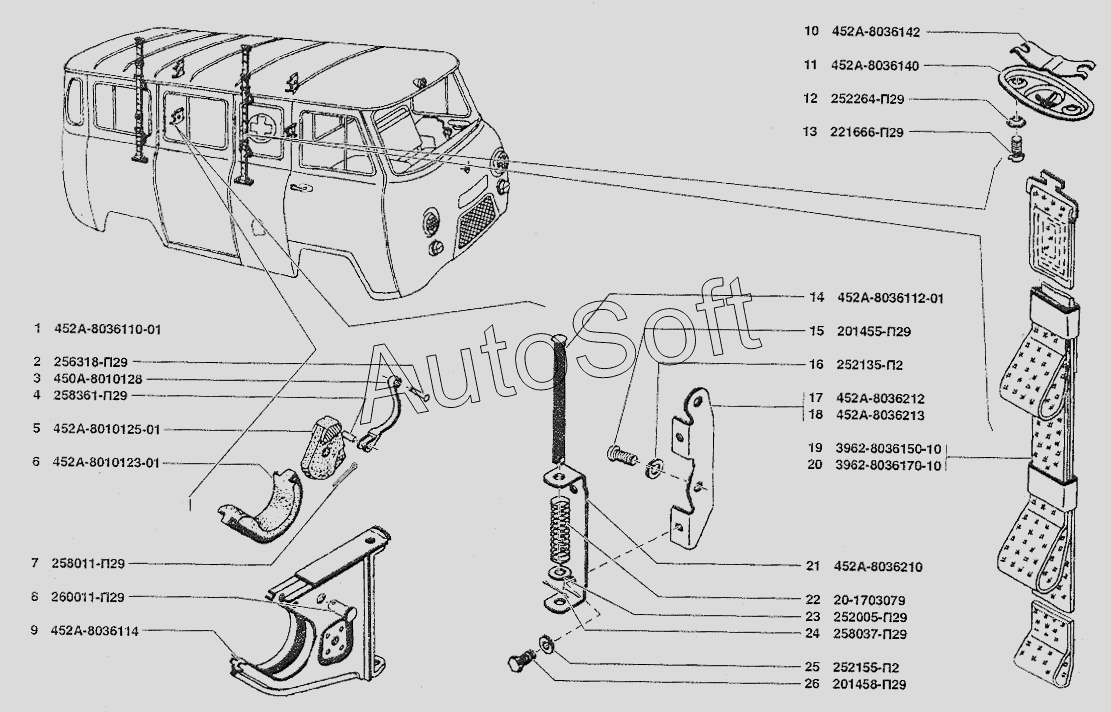

Каталог запасных частей к технике: УАЗ-37419 (2009). Крепление специального оборудования
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Кронштейн носилок | |
| 2 | 2***9 | Заклепка 3х8х16 | |
| 3 | 4***8 | Пружина | |
| 4 | 2***9 | Штифт цилиндрический | |
| 5 | 4***1 | Кулачок кронштейна | |
| 6 | 4***1 | Прокладка кронштейна | |
| 7 | 2***9 | Шплинт 2х10 | |
| 8 | 2***9 | Палец 6х8 | |
| 9 | 4***4 | Корпус кронштейна | |
| 10 | 4***2 | Пружина держателя | |
| 11 | 4***0 | Держатель ремня подвески носилок | |
| 12 | 2***9 | Шайба 8 пружинная зубчатая | |
| 13 | 2***9 | Винт М8х25 | |
| 14 | 4***1 | Ось петли кронштейна носилок в сборе | |
| 15 | 2***9 | Болт М8х18 | |
| 16 | 2***2 | Шайба 6 пружинная | |
| 17 | 4***2 | Угольник крепления петли кронштейна носилок правый в сборе | |
| 18 | 4***3 | Угольник крепления петли кронштейна носилок левый в сборе | |
| 19 | 3***0 | Ремень подвески носилок передний | |
| 20 | 3***0 | Ремень подвески носилок задний | |
| 21 | 4***0 | Петля кронштейна носилок наружная | |
| 22 | 2***9 | Пружина крышки кожуха центральной стойки | |
| 23 | 2***9 | Шайба 8 | |
| 24 | 2***9 | Шплинт 3х12 | |
| 25 | 2***2 | Шайба 8 пружинная | |
| 26 | 2***9 | Болт М8х25 |
