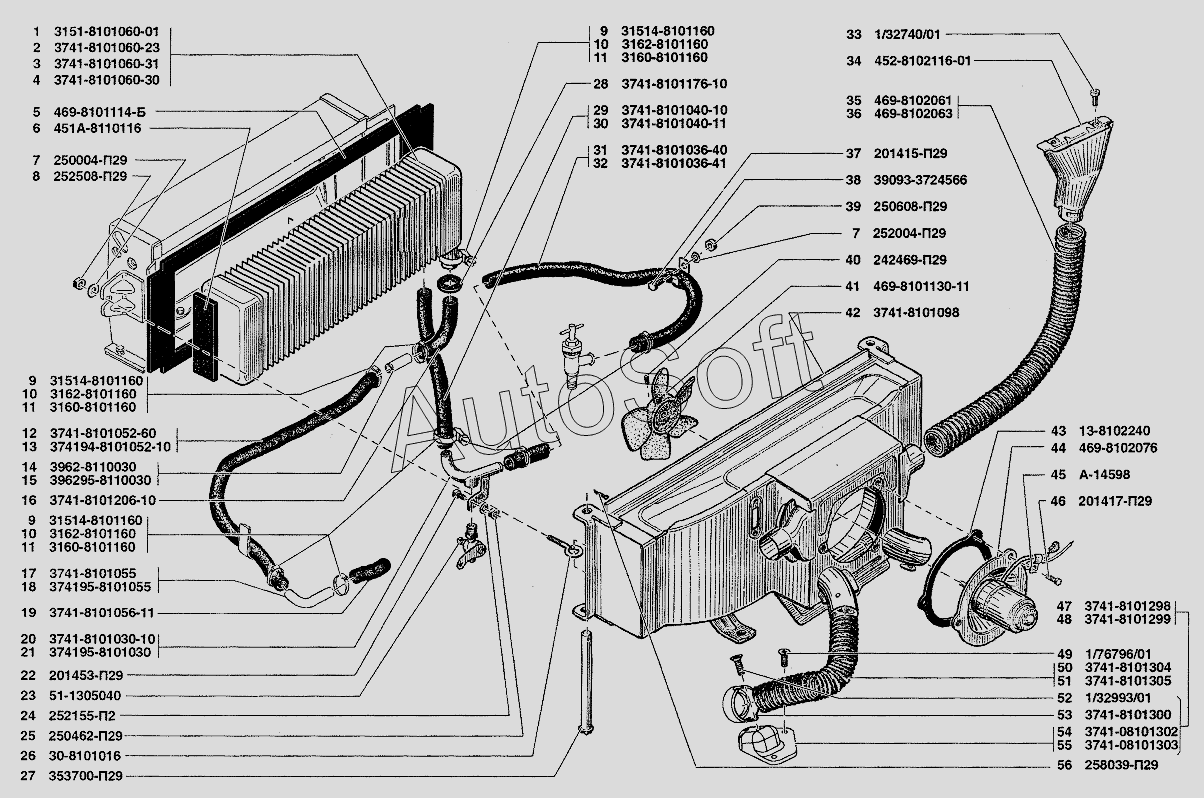

Каталог запасных частей к технике: УАЗ-37419 (2009). Отопление кузова и трубопроводы
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
7
8
9
9
9
10
10
10
11
11
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Радиатор в сборе | |
| 2 | 3***3 | Радиатор отопителя | |
| 3 | 3***1 | Радиатор отопителя | |
| 4 | 3***0 | Радиатор в сборе | |
| 5 | 4***Б | Прокладка кожуха | |
| 6 | 4***6 | Прокладка радиатора | |
| 7 | 2***9 | Шайба 6 | |
| 8 | 2***9 | Гайка М6 | |
| 9 | 3***0 | Хомут червячный | |
| 10 | 3***0 | Хомут червячный | |
| 11 | 3***0 | Хомут червячный | |
| 12 | 3***0 | Шланг отопителя отводящий | |
| 13 | 3***0 | Шланг отопителя отводящий | |
| 14 | 3***0 | Трубка выпускная отопителя | |
| 15 | 3***0 | Труба выпускная отопителя | |
| 16 | 3***0 | Шланг отопителя отводящий передний | |
| 17 | 3***5 | Соединитель шлангов | |
| 18 | 3***5 | Соединитель шлангов | |
| 19 | 3***1 | Шланг отводящий | |
| 20 | 3***0 | Трубка выпускная отопителя | |
| 21 | 3***0 | Трубка выпускная отопителя | |
| 22 | 2***9 | Болт М8х14 | |
| 23 | 5***0 | Краник сливной радиатора в сборе | |
| 24 | 2***2 | Шайба 8 пружинная | |
| 25 | 2***9 | Гайка М4 | |
| 26 | 3***6 | Тяга крепления отопктеля | |
| 27 | 3***9 | Палец специальный 8х164 | |
| 28 | 3***0 | Уплотнитель шланга отопителя | |
| 29 | 3***0 | Шланг подводящий радиатора | |
| 30 | 3***1 | Шланг подводящий радиатора | |
| 31 | 3***0 | Шланг подводящий | |
| 32 | 3***1 | Шланг подводящий | |
| 33 | 1***1 | Винт М5х12 | |
| 34 | 4***1 | Патрубок обдува в сборе | |
| 35 | 4***1 | Шланг обдува ветрового стекла левый | |
| 36 | 4***3 | Шланг обдува ветрового стекла правый | |
| 37 | 2***9 | Болт М6х10 | |
| 38 | 3***6 | Скоба крепления проводов | |
| 39 | 2***9 | Гайка М6 | |
| 40 | 2***9 | Винт М5х8 | |
| 41 | 4***1 | Крыльчатка | |
| 42 | 3***8 | Кожух радиатора в сборе | |
| 43 | 1***0 | Прокладка диска | |
| 44 | 4***6 | Электродвигатель с диском в сборе | |
| 45 | A***8 | Скоба | |
| 46 | 2***9 | Болт М6х14 | |
| 47 | 3***4 | Сопло обдува ног с кронштейном | |
| 48 | 3***5 | Сопло обдува ног с кронштейном | |
| 49 | 1***1 | Винт 5x12 | |
| 50 | 3***4 | Сопло обдува ног с кронштейном | |
| 51 | 3***5 | Сопло обдува ног с кронштейном | |
| 52 | 1***1 | Винт 5x14 | |
| 53 | 3***4 | Сопло обдува ног с кронштейном | |
| 54 | 3***2 | Кронштейн сопла обдува ног правый | |
| 55 | 3***3 | Кронштейн сопла обдува ног левый | |
| 56 | 2***9 | Шплинт 3,2х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
