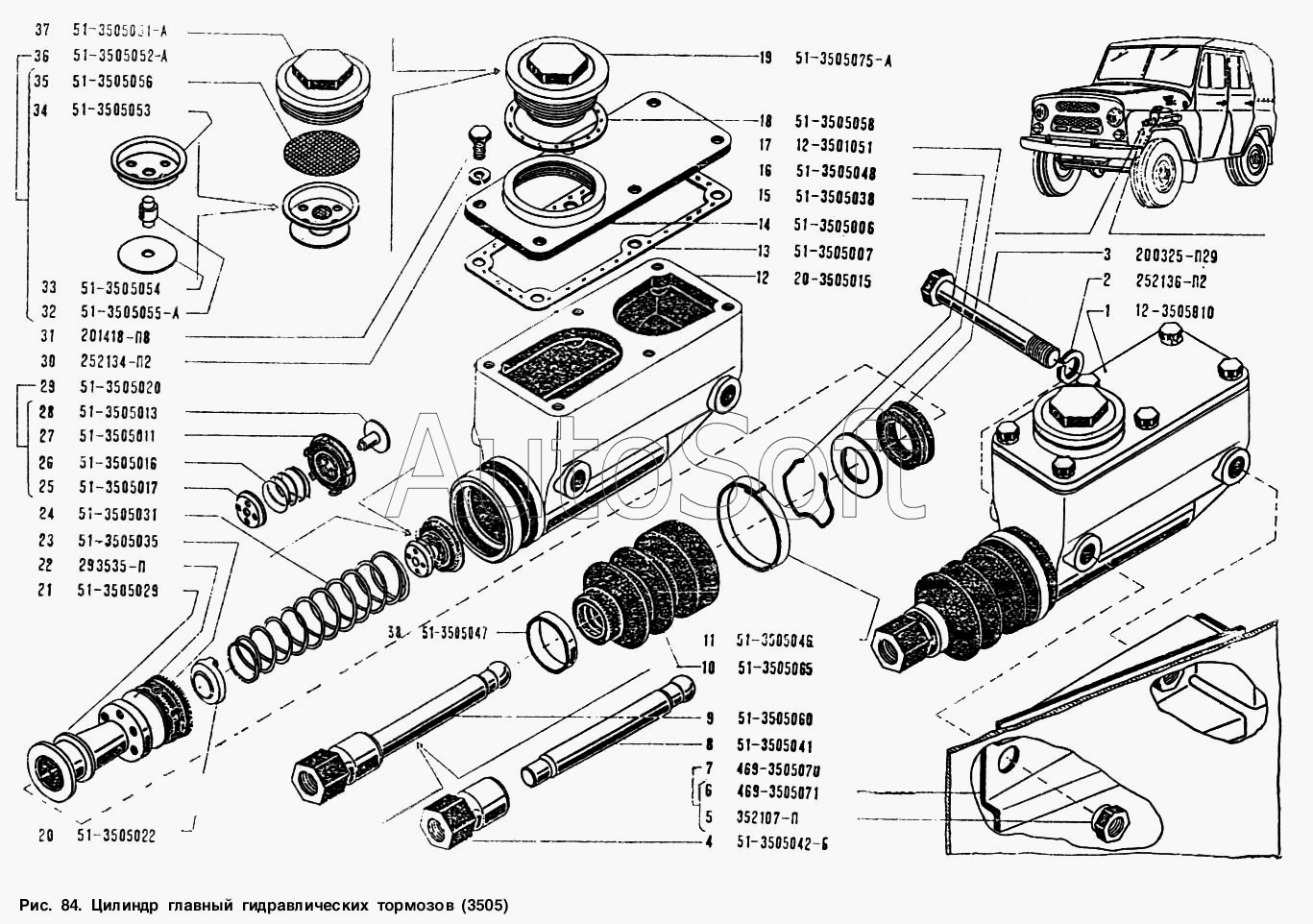

Каталог запасных частей к технике: УАЗ-3151 (1993). Цилиндр главный гидраилических тормозов
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Цилиндр главный гидравлических тормозов в сборе | |
| 2 | 2***2 | Шайба 10 пружинная | |
| 3 | 2***9 | Болт М10х80 крепления главного цилиндра тормоза | |
| 4 | 5***Б | Наконечник толкателя поршня главного цилиндра тормоза | |
| 5 | 3***П | Гайка кронштейна главного цилиндра тормоза | |
| 6 | 4***1 | Кронштейн главного цилиндра тормоза | |
| 7 | 4***0 | Кронштейн главного цилиндра тормоза в сборе | |
| 8 | 5***1 | Стержень толкателя поршня главного цилиндра тормоза | |
| 9 | 5***0 | Толкатель главного цилиндра тормоза в сборе | |
| 10 | 5***5 | Колпак защитный главного цилиндра тормоза | |
| 11 | 5***6 | Кольцо стяжное защитного колпака | |
| 12 | 2***5 | Картер главного цилиндра тормоза | |
| 13 | 5***7 | Прокладка крышки главного цилиндра тормоза | |
| 14 | 5***6 | Крышка картера | |
| 15 | 5***8 | Кольцо стопорное упорной шайбы главного цилиндра тормоза | |
| 16 | 5***8 | Шайба упорная поршня главного цилиндра тормоза | |
| 17 | 1***1 | Манжета уплотнительная наружная поршня главного цилиндра тормоза | |
| 18 | 5***8 | Прокладка наливной пробки | |
| 19 | 5***А | Пробка наливная главного цилиндра тормоза в сборе | |
| 20 | 5***2 | Держатель возвратной пружины поршня главного цилиндры тормоза | |
| 21 | 5***9 | Поршень главного цилиндра тормоза | |
| 22 | 2***П | Шайба поршня главного цилиндра тормоза | |
| 23 | 5***5 | Манжета уплотнитсльная внутренняя поршня главного цилиндра тормоза | |
| 24 | 5***1 | Пружина возвратная поршня главного цилиндра тормоза | |
| 25 | 5***7 | Чашка выпускного клапана главного цилиндра тормоза | |
| 26 | 5***6 | Пружина выпускного клапана главного цилиндра тормоза | |
| 27 | 5***1 | Корпус клапана главного цилиндра тормоза в сборе | |
| 28 | 5***3 | Клапан выпускной главного цилиндра тормоза в сборе | |
| 29 | 5***0 | Клапан главного цилиндра тормоза в сборе | |
| 30 | 2***2 | Шайба 6 пружинная | |
| 31 | 2***8 | Болт М6х16 | |
| 32 | 5***А | Стержень отражателя пробки главного цилиндра тормоза | |
| 33 | 5***4 | Диск отражателя налввной пробки главного цилиндра тормоза нижний | |
| 34 | 5***3 | Диск отражателя наливной пробки главного цилиндра тормоза верхний | |
| 35 | 5***6 | Сетка наливной пробки главного цилиндра тормоза | |
| 36 | 5***А | Отражатель наливной пробки главного цилиндра тормоза в сборе | |
| 37 | 5***А | Пробка наливная главного цилиндра тормоза | |
| 38 | 5***7 | Кольцо стяжное защитного колпака малое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
