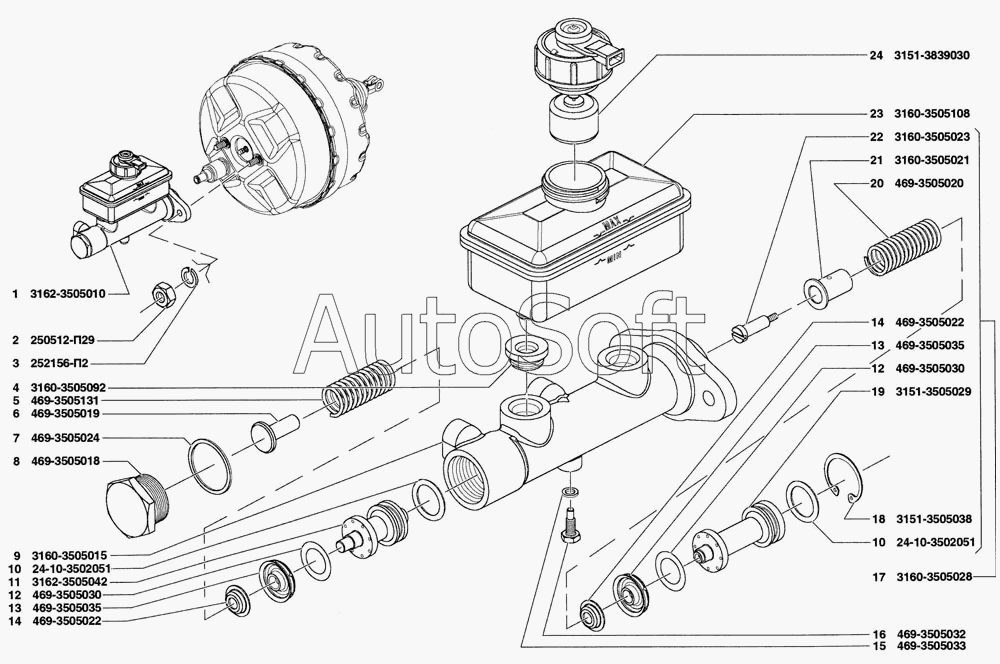

Каталог запасных частей к технике: УАЗ Patriot (2005). Цилиндр главный гидротормозов
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Цилиндр главный гидротормозов | |
| 2 | 2***9 | Гайка М10 | |
| 3 | 2***2 | Шайба 10 пружинная | |
| 4 | 3***2 | Втулка соединительная | |
| 5 | 4***1 | Пружина возвратная вторичного поршня | |
| 6 | 4***9 | Вкладыш пробки картера | |
| 7 | 4***4 | Прокладка пробки картера | |
| 8 | 4***8 | Пробка картера | |
| 9 | 3***5 | Картер главного цилиндра | |
| 10 | 2***1 | Кольцо уплотнительное поршня колесного цилиндра | |
| 11 | 3***2 | Поршень главного цилиндра вторичный | |
| 12 | 4***0 | Шайба вторичного поршня | |
| 13 | 4***5 | Манжета уплотнительная поршня | |
| 14 | 4***2 | Седло пружины первичного поршня | |
| 15 | 4***3 | Прокладка упорного болта поршней | |
| 16 | 4***2 | Болт упорный поршней | |
| 17 | 3***8 | Поршень главного цилиндра первичный с пружиной | |
| 18 | 3***8 | Кольцо стопорное первичною поршня | |
| 19 | 3***9 | Поршень главного цилиндра первичный | |
| 20 | 4***0 | Пружина возвратная первичного поршня | |
| 21 | 3***1 | Держатель пружины первичного поршня главного цилиндра | |
| 22 | 3***3 | Винт держателя пружины первичного поршня | |
| 23 | 3***8 | Бачок главного цилиндра | |
| 24 | 3***0 | Датчик аварийного уровня тормозной жидкости |
