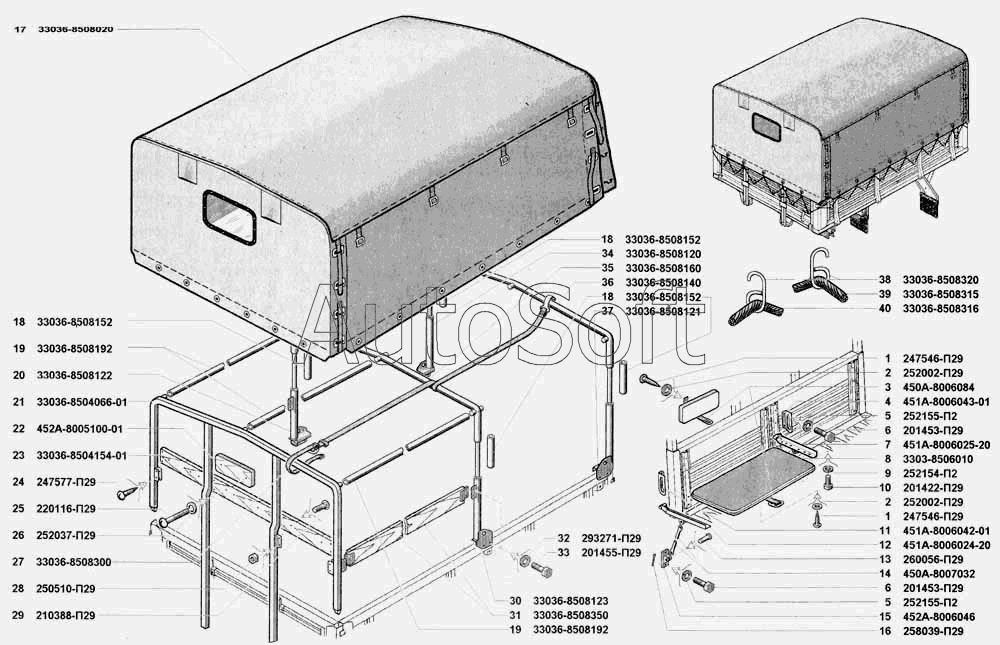

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Сиденье и тент платформы
38
27
28
30
31
32
34
35
36
37
21
39
40
22
33
29
26
25
24
23
11
2
2
3
4
5
5
6
6
7
8
9
10
1
1
12
13
14
15
16
17
18
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шуруп 4х18 | |
| 2 | 2***9 | Шайба 4 | |
| 3 | 4***4 | Ремень фиксации сиденья в сборе | |
| 4 | 4***1 | Кулиса откидного сиденья левая | |
| 5 | 2***2 | Шайба 8 пружинная | |
| 6 | 2***9 | Болт М8х14 | |
| 7 | 4***0 | Балка подушки сиденья левая в сборе | |
| 8 | 3***0 | Подушка откидного сиденья | |
| 9 | 2***2 | Шайба 6 пружинная | |
| 10 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 11 | 4***1 | Кулиса откидного сиденья правая | |
| 12 | 4***0 | Балка подушки сиденья правая в сборе | |
| 13 | 2***9 | Палец 10х25 | |
| 14 | 4***2 | Ножка откидного сиденья в сборе | |
| 15 | 4***6 | Кронштейн откидного сиденья в сборе | |
| 16 | 2***9 | Шплинт 3,2х20 | |
| 17 | 3***0 | Тент платформы в сборе | |
| 18 | 3***2 | Стойка соединительная | |
| 19 | 3***2 | Связь дуги тента платформы | |
| 20 | 3***2 | Стойка средняя правая | |
| 21 | 3***1 | Дуга в сборе | |
| 22 | 4***1 | Спинка сиденья | |
| 23 | 3***1 | Доска переднего борта | |
| 24 | 2***9 | Шуруп 5х25 | |
| 25 | 2***9 | Винт М6х42 | |
| 26 | 2***9 | Шайба 6 | |
| 27 | 3***0 | Ремень | |
| 28 | 2***9 | Гайка М8 | |
| 29 | 2***9 | Болт М8х65 крепления переднего борта | |
| 30 | 3***3 | Стойка средняя левая | |
| 31 | 3***0 | Доска бокового борта | |
| 32 | 2***9 | Шайба 8 | |
| 33 | 2***9 | Болт М8х18 | |
| 34 | 3***0 | Стойка задняя правая | |
| 35 | 3***0 | Перекладина средняя дуги | |
| 36 | 3***0 | Перекладина крайняя | |
| 37 | 3***1 | Стойка задняя левая | |
| 38 | 3***0 | Крючок шнура крепления тента | |
| 39 | 3***5 | Шнур крепления тента | |
| 40 | 3***6 | Шнур крепления тента |
