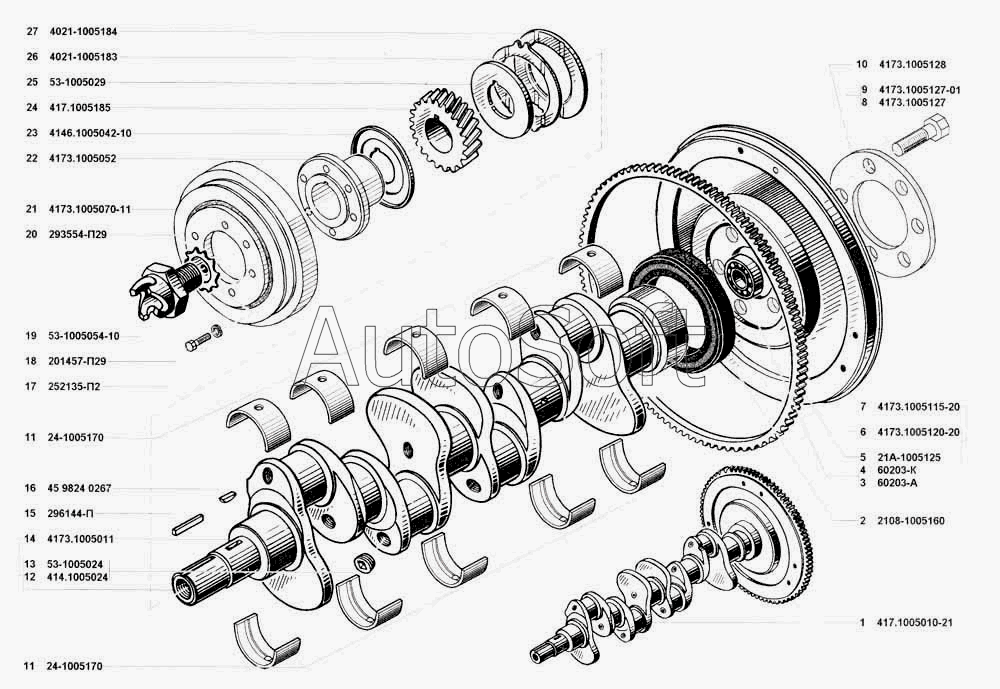

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Вал коленчатый и маховик
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-1005170-БР | 2***Р | Вкладыш коренного подшипника диаметр 63,95 мм | |
| 24-1005170-ВР | 2***Р | Вкладыш коренного подшипника диаметр 63,75 мм | |
| 24-1005170-ДР | 2***Р | Вкладыш коренного подшипника диаметр 63,50 мм | |
| 24-1005170-ЕР | 2***Р | Вкладыш коренного подшипника диаметр 63,25 мм | |
| 24-1005170-ЖР | 2***Р | Вкладыш коренного подшипника диаметр 63,00 мм | |
| 24-1005170-ИР | 2***Р | Вкладыш коренного подшипника диаметр 62,75 мм | |
| 24-1005170-КР | 2***Р | Вкладыш коренного подшипника диаметр 62,50 мм (456312021) | |
| ВК-24-1000102 | В***2 | Комплект вкладышей коренных подшипников диаметр 64,00 мм (стандартный) | |
| ВК-24-1000102-БР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,95 мм | |
| ВК-24-1000102-ВР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,75 мм | |
| ВК-24-1000102-ДР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,50 мм | |
| ВК-24-1000102-ЕР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,25 мм | |
| ВК-24-1000102-ЖР | В***Р | Комплект вкладышей коренных подшипников диаметр 63.00 мм | |
| ВК-24-1000102-ИР | В***Р | Комплект вкладышей коренных подшипников диаметр 65,25 мм | |
| ВК-24-1000102-КР | В***Р | Комплект вкладышей коренных подшипников диаметр 62,50 мм | |
| 1 | 4***1 | Вал коленчатый, маховик и сцепление в сборе | |
| 2 | 2***0 | Сальник коленчатого вала задний с пружиной в сборе | |
| 3 | 6***А | Подшипник | |
| 4 | 6***К | Подшипник | |
| 5 | 2***5 | Обод зубчатый маховика | |
| 6 | 4***0 | Маховик | |
| 7 | 4***0 | Маховик в сборе | |
| 8 | 4***7 | Болт самоблокирующийся крепления маховика | |
| 9 | 4***1 | Болт самоблокирующийся крепления маховика | |
| 10 | 4***8 | Шайба болтов крепления маховика | |
| 11 | 2***0 | Вкладыш коренного подшипника | |
| 12 | 4***4 | Пробка-заглушка | |
| 13 | 5***4 | Пробка-заглушка | |
| 14 | 4***1 | Вал коленчатый в сборе | |
| 15 | 2***П | Шпонка призматическая | |
| 16 | 4***7 | Шпонка 6х10 сегментная | |
| 17 | 2***2 | Шайба 6 пружинная | |
| 18 | 2***9 | Болт М8х22 | |
| 19 | 5***0 | Храповик | |
| 20 | 2***9 | Шайба 28 пружинная зубчатая с наружными зубьями | |
| 21 | 4***1 | Демпфер в сборе | |
| 22 | 4***2 | Ступица шкива коленчатого вала | |
| 23 | 4***0 | Маслоотражатель коленчатого вала | |
| 24 | 4***5 | Шестерня коленчатого вала | |
| 25 | 5***9 | Шайба упорная | |
| 26 | 4***3 | Шайба упорного подшипника коленчатого вала передняя | |
| 27 | 4***4 | Шайба упорного подшипника коленчатого вала задняя |
