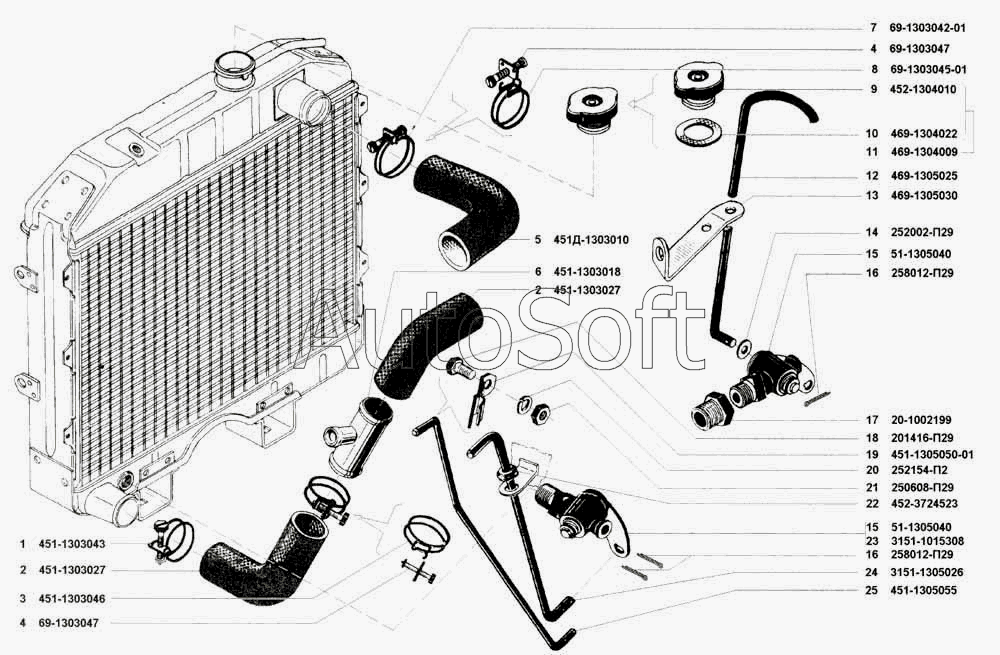

Каталог запасных частей к технике: УАЗ 3741 (каталог 2002 г.) (2002). Трубопроводы и шланги, пробка радиатора и краник сливной
13
25
24
23
22
21
20
19
18
17
16
16
15
15
14
1
12
11
10
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Хомут 56 отводящего шланга радиатора в сборе | |
| 2 | 4***7 | Шланг радиатора отводящий | |
| 3 | 4***6 | Хомут 56 | |
| 4 | 6***7 | Болт хомута в сборе | |
| 5 | 4***0 | Шланг радиатора подводящий | |
| 6 | 4***8 | Труба отводящая | |
| 7 | 6***1 | Хомут диаметр 50 подводящего шланга в сборе | |
| 8 | 6***1 | Хомут диам. 50 | |
| 9 | 4***0 | Пробка радиатора в сборе | |
| 10 | 4***2 | Прокладка пробки радиатора | |
| 11 | 4***9 | Пробка радиатора с прокладкой в сборе | |
| 12 | 4***5 | Тяга управления сливным краником блока цилиндров | |
| 13 | 4***0 | Кронштейн тяги управления краником блока цилиндров | |
| 14 | 2***9 | Шайба 4 | |
| 15 | 5***0 | Краник сливной радиатора в сборе | |
| 16 | 2***9 | Шплинт 2х12 | |
| 17 | 2***9 | Штуцер переходный | |
| 18 | 2***9 | Болт М6х12 | |
| 19 | 4***1 | Кронштейн тяги управления сливным краником в сборе | |
| 20 | 2***2 | Шайба 6 пружинная | |
| 21 | 2***9 | Гайка М6 | |
| 22 | 4***3 | Втулка | |
| 23 | 3***8 | Кран ПС-7-2 | |
| 24 | 4***6 | Тяга управления краником радиатора | |
| 25 | 4***5 | Тяга управления сливным краником |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
