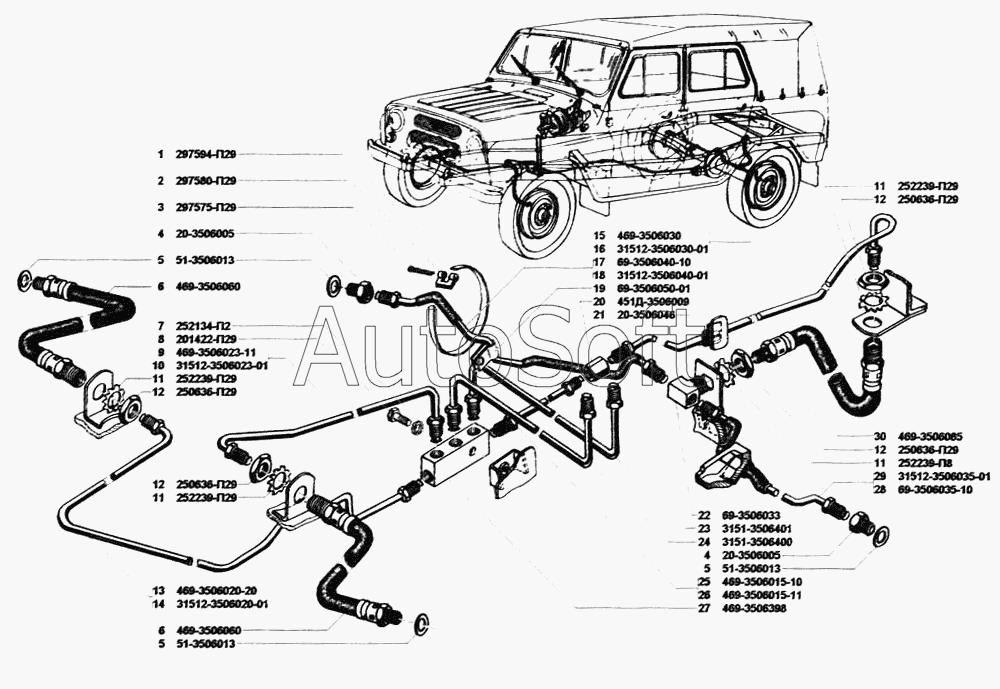

Каталог запасных частей к технике: УАЗ-31514 (2002). Трубопроводы гидравлических тормозов
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3151-3506400Р | 3***Р | Трубка от сигнального устройства к центральному соединителю задняя (для запасных частей) | |
| 3151-3506400Р | 3***Р | Трубка от сигнального устройства к центральному соединителю задняя (для запасных частей) | |
| 469-3506015-10Р | 4***Р | Трубка от центрального соединителя к соединительной муфте (для запасных частей) | |
| 469-3506020-20Р | 4***Р | Трубка от тройника к правому переднему гибкому шлангу (для запасных частей) | |
| 469-3506023-11Р | 4***Р | Трубка от тройника к левому переднему гибкому шлангу (для запасных частей) | |
| 469-3506030Р | 4***Р | Трубка от соединительной муфты к заднему гибкому шлангу в сборе (для запасных частей) | |
| 469-3506035Р | 4***Р | Трубка от тройника к левому заднему гидравлическому тормозу в сборе (для запасных частей) | |
| 469-3506040Р | 4***Р | Трубка от тройника к правому заднему гидравлическому тормозу в сборе (для запасных частей) | |
| 1 | 2***9 | Лента стяжная | |
| 2 | 2***9 | Пряжка | |
| 3 | 2***9 | Шплинт | |
| 4 | 2***5 | Штуцер главного цилиндра | |
| 5 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 6 | 4***0 | Шланг гибкий передних гидравлических тормозов | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 9 | 4***1 | Трубка от центрального соединителя к левому переднему гибкому шлангу | |
| 10 | 3***1 | Трубка от центрального соединителя к левому переднему гибкому шлангу | |
| 11 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 11 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 12 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 12 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 13 | 4***0 | Трубка от центрального соединителя к правому переднему гибкому шлангу | |
| 14 | 3***1 | Трубка от центрального соединителя к правому переднему гибкому шлангу | |
| 15 | 4***0 | Трубка от соединительной муфты к заднему гибкому шлангу в сборе | |
| 16 | 3***1 | Трубка от соединительной муфты к заднему гибкому шлангу в сборе | |
| 17 | 6***0 | Трубка от тройника к правому гидравлическому тормозу в сборе | |
| 18 | 3***1 | Трубка от тройника к правому заднему гидравлическому тормозу в сборе | |
| 19 | 6***1 | Хомутик крепления трубки | |
| 20 | 4***9 | Муфта соединительная трубопроводов гидравлических тормозов | |
| 21 | 2***6 | Трубка защитная | |
| 22 | 6***3 | Тройник трубопроводов к задним гидравлическим тормозам | |
| 23 | 3***1 | Трубка от сигнального устройства к центральному соединителю задняя | |
| 24 | 3***0 | Трубка от сигнального устройства к центральному соединителю передняя | |
| 25 | 4***0 | Трубка от центрального тройника передних гидравлических тормозое в сборе | |
| 26 | 4***1 | Трубка от центрального соединителя к соединительной муфте | |
| 27 | 4***8 | Соединитель центральный трубопроводов гидравлических тормозов | |
| 28 | 6***0 | Трубка от тройника к левому заднему гидравлическому тормозу в сборе | |
| 29 | 3***1 | Трубка от тройника к левому заднему гидравлическому тормозу в сборе | |
| 30 | 4***5 | Шланг гибкий задних гидравлических тормозов |
