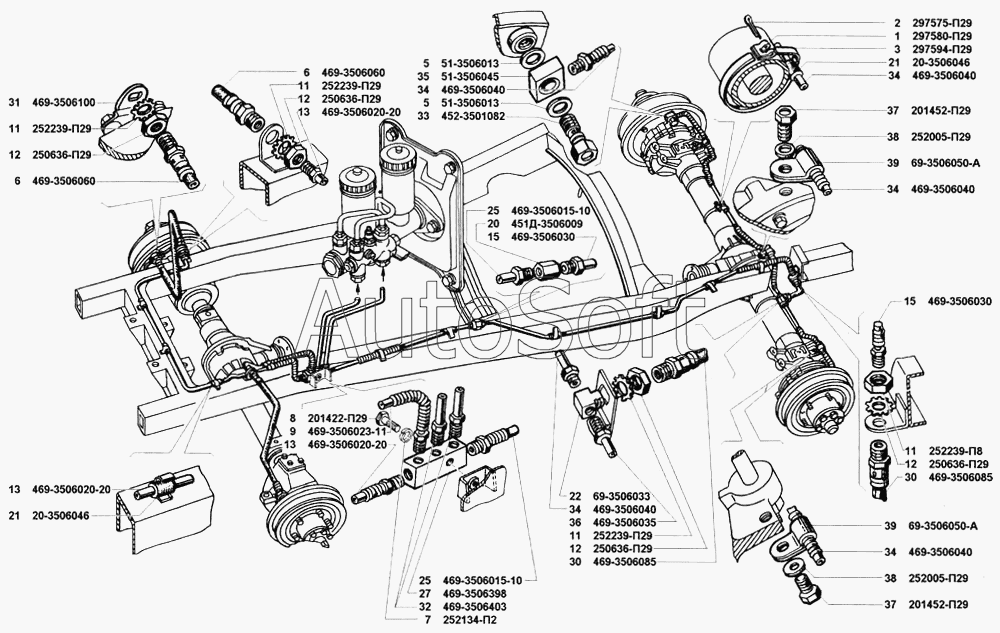

Каталог запасных частей к технике: УАЗ-31514 (2002). Трубопроводы гидравлических тормозов
1
2
3
5
5
6
6
7
8
9
11
11
11
11
11
12
12
12
12
12
13
13
13
15
15
20
21
21
22
25
25
27
30
30
31
32
33
34
34
34
34
34
35
36
37
37
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 451-3506021Р | 4***Р | Трубка от сигнального устройства к центральному соединителю в сборе | |
| 469-3506035Р | 4***Р | Трубка от тройника к левому заднему гидравлическому тормозу в сборе (для запасных частей) | |
| 469-3506040-Р | 4***Р | Трубка от тройника к правому гидравлическому тормозу в сборе (для запасных частей) | |
| 1 | 2***9 | Лента стяжная | |
| 2 | 2***9 | Пряжка | |
| 3 | 2***9 | Шплинт | |
| 5 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 6 | 4***0 | Шланг гибкий передних гидравлических тормозов | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 2***9 | Болт М6х25 крепления центрального соединителя трубопроводов гидравлических тормозов | |
| 9 | 4***1 | Трубка от центрального соединителя к левому переднему гибкому шлангу | |
| 11 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 11 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 12 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 12 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 13 | 4***0 | Трубка от центрального соединителя к правому переднему гибкому шлангу | |
| 15 | 4***0 | Трубка от соединительной муфты к заднему гибкому шлангу в сборе | |
| 20 | 4***9 | Муфта соединительная трубопроводов гидравлических тормозов | |
| 21 | 2***6 | Трубка защитная | |
| 22 | 6***3 | Тройник трубопроводов к задним гидравлическим тормозам | |
| 25 | 4***0 | Трубка от центрального тройника передних гидравлических тормозое в сборе | |
| 27 | 4***8 | Соединитель центральный трубопроводов гидравлических тормозов | |
| 30 | 4***5 | Шланг гибкий задних гидравлических тормозов | |
| 31 | 4***0 | Кронштейн крепления тройника трубопроводов | |
| 32 | 4***3 | Трубка от сигнального устройства к центральному соединителю | |
| 33 | 4***2 | Болт соединительной муфты колесного цилиндра | |
| 34 | 4***0 | Трубка от тройника к правому заднему гидравлическому тормозу в сборе | |
| 35 | 5***5 | Муфта соединительная | |
| 36 | 4***5 | Трубка от тройника к левому заднему гидравлическому тормозу в сборе | |
| 37 | 2***9 | Болт М8х12 | |
| 38 | 2***9 | Шайба 8 | |
| 39 | 6***А | Хомутик крепления трубки гидравлических тормозов к заднему мосту |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
