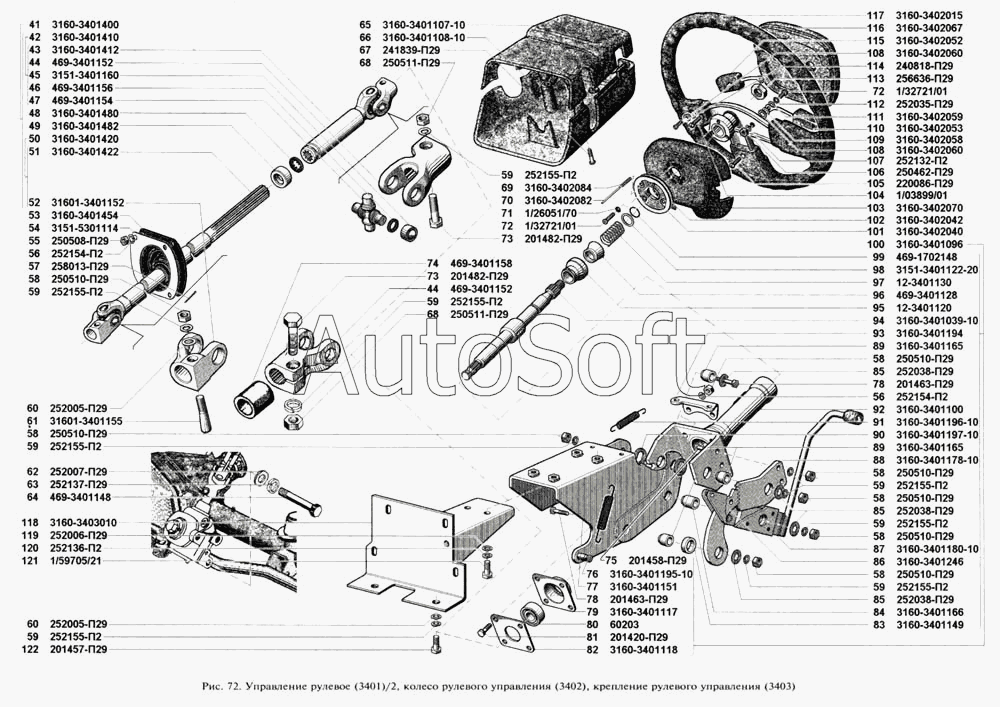

Каталог запасных частей к технике: УАЗ-3160 (2002). Управление рулевое, колесо рулевого управления, крепление рулевого управления
91
101
100
99
98
97
96
95
94
93
92
102
90
89
89
88
87
86
85
85
85
84
83
82
81
112
122
121
120
119
118
117
116
115
114
113
80
111
110
109
108
108
107
106
105
104
103
51
60
60
59
59
59
59
59
59
59
59
58
58
58
58
58
58
58
58
57
56
56
55
54
53
52
61
50
49
48
47
46
45
44
44
44
43
42
70
79
78
78
77
76
75
74
73
73
73
72
72
71
41
69
68
68
68
67
66
65
64
63
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41 | 3***0 | Вал карданный рулевого управления в сборе | |
| 42 | 3***0 | Вал карданный рулевого управления верхний в сборе | |
| 43 | 3***2 | Втулка шлицевая с приварной вилкой | |
| 44 | 4***2 | Вилка шлицовочная карданного шарнира | |
| 44 | 4***2 | Вилка шлицовочная карданного шарнира | |
| 45 | 3***0 | Подшипник роликовый | |
| 46 | 4***6 | Сальник подшипника карданного шарнира | |
| 47 | 4***4 | Крестовина карданного шарнира | |
| 48 | 3***0 | Уплотнитель шлицевой втулки | |
| 49 | 3***2 | Обойма уплотнителя | |
| 50 | 3***0 | Вал рулевого управления карданный нижний в сборе | |
| 51 | 3***2 | Вал шлицевой с приварной вилкой | |
| 52 | 3***2 | Вилка карданного шарнира | |
| 53 | 3***4 | Уплотнитель рулевого вала | |
| 54 | 3***4 | Пластина прижимная уплотнителя | |
| 55 | 2***9 | Гайка М6 | |
| 56 | 2***2 | Шайба 6 пружинная | |
| 57 | 2***9 | Шплинт 2х16 | |
| 58 | 2***9 | Гайка М8 | |
| 58 | 2***9 | Гайка М8 | |
| 59 | 2***2 | Шайба 8 пружинная | |
| 60 | 2***9 | Шайба 8 | |
| 61 | 3***5 | Клин карданного шарнира | |
| 62 | 2***9 | Шайба 14 | |
| 63 | 2***2 | Шайба 12 пружинная | |
| 64 | 4***8 | Кольцо стопорное | |
| 65 | 3***0 | Кожух рулевой колонки верхний | |
| 66 | 3***0 | Кожух рулевой колонки нижний | |
| 67 | 2***9 | Винт 5х22 | |
| 68 | 2***9 | Гайка М8х1 | |
| 68 | 2***9 | Гайка М8х1 | |
| 69 | 3***4 | Пружина штифта | |
| 70 | 3***2 | Штифт | |
| 71 | 1***0 | Шайба 4 зубчатая | |
| 72 | 1***1 | Винт М4х14 | |
| 73 | 2***9 | Болт М8х1х35 | |
| 73 | 2***9 | Болт М8х1х35 | |
| 74 | 4***8 | Втулка дистанционная вилки вала червяка рулевого управлении | |
| 75 | 2***9 | Болт М8х25 | |
| 76 | 3***0 | Пружина возвратная | |
| 77 | 3***1 | Кронштейн крепления механизма регулировки рулевой колонки в сборе | |
| 78 | 2***9 | Болт М8х38 | |
| 79 | 3***7 | Обойма подшипника | |
| 80 | 6***3 | Подшипник вала рулевого управления | |
| 81 | 2***9 | Болт М6х20 | |
| 82 | 3***8 | Крышка подшипника | |
| 83 | 3***9 | Втулка распорная | |
| 84 | 3***6 | Ось механизма регулировки колонки левая | |
| 85 | 2***9 | Шайба 8 | |
| 86 | 3***6 | Гребенка | |
| 87 | 3***0 | Рычаг регулировки рулевой колонки в сборе | |
| 88 | 3***0 | Щека-сектор | |
| 89 | 3***5 | Ось механизма регулировки колонки правая | |
| 90 | 3***0 | Шайба | |
| 91 | 3***0 | Пружина поддерживающая | |
| 92 | 3***0 | Труба колонки рулевого управления | |
| 93 | 3***4 | Кронштейн пружины поддерживающей | |
| 94 | 3***0 | Вал рулевого управления со втулкой в сборе | |
| 95 | 1***0 | Подшипник вала рулевого управления в сборе | |
| 96 | 4***8 | Кольцо разжимное | |
| 97 | 1***0 | Пружина разжимного кольца | |
| 98 | 3***0 | Кольцо упорное | |
| 99 | 4***8 | Кольцо стопорное | |
| 100 | 3***6 | Колонка рулевого управления с механизмом регулировки в сборе | |
| 101 | 3***0 | Держатель нижних контактных колец в сборе | |
| 102 | 3***2 | Кольцо контактное включателя сигнала внутреннее | |
| 103 | 3***0 | Накладка колеса рулевого управления нижняя | |
| 104 | 1***1 | Винт М5х25 | |
| 105 | 2***9 | Винт М5х30 | |
| 106 | 2***9 | Гайка М4 | |
| 107 | 2***2 | Шайба 4 пружинная | |
| 108 | 3***0 | Кольцо ограничительное | |
| 109 | 3***8 | Кольцо изолирующее нижнее | |
| 110 | 3***3 | Клавиша звукового сигнала левая в сборе | |
| 111 | 3***9 | Кольцо изолирующее верхнее | |
| 112 | 2***9 | Шайба 4 | |
| 113 | 2***9 | Гайка М16х1,5 | |
| 114 | 2***9 | Винт 4х12 | |
| 115 | 3***2 | Клавиша звукового сигнала правая в сборе | |
| 116 | 3***7 | Накладка колеса рулевого управления верхняя в сборе | |
| 117 | 3***5 | Колесо рулевого управления в сборе | |
| 118 | 3***0 | Кронштейн крепления рулевой колонки к кузову | |
| 119 | 2***9 | Шайба 10 | |
| 120 | 2***2 | Шайба 10 пружинная | |
| 121 | 1***1 | Болт М10х20 | |
| 122 | 2***9 | Болт М8х22 |
