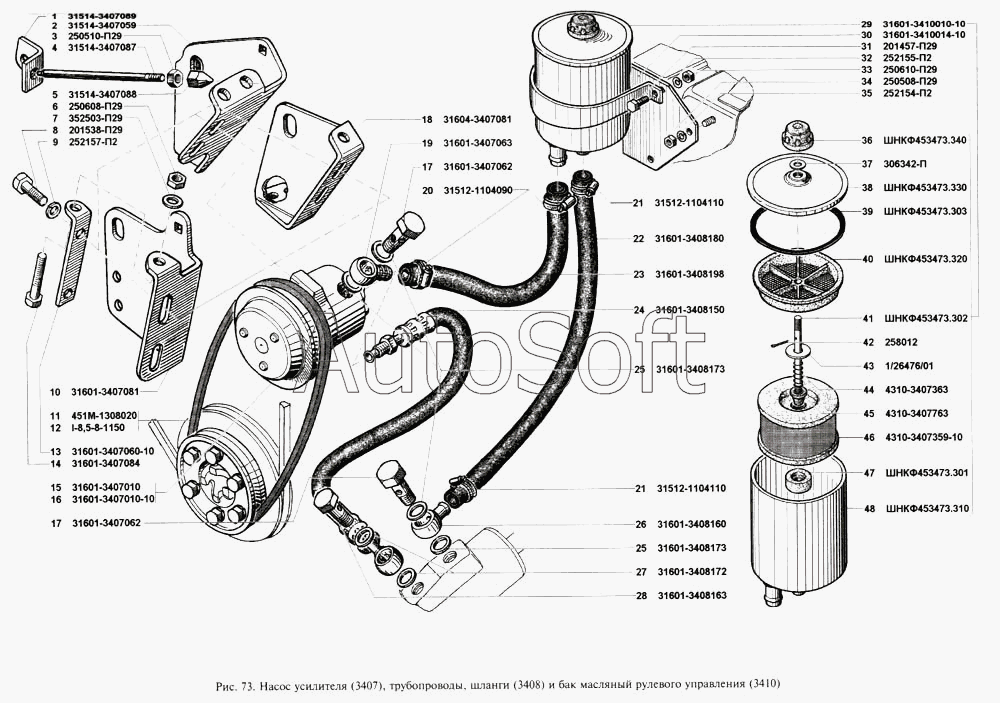

Каталог запасных частей к технике: УАЗ-3160 (2002). Насос усилителя рулевого управления, трубопроводы и шланги рулевого управления, бак масляный рулевого управления
37
26
27
28
29
30
31
32
33
34
35
36
25
25
38
39
40
41
42
43
44
45
46
47
48
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Уголок упорный | |
| 2 | 3***9 | Кронштейн крепления насоса | |
| 3 | 2***9 | Гайка М8 | |
| 4 | 3***7 | Опора кронштейна | |
| 5 | 3***8 | Гайка специальная | |
| 6 | 2***9 | Гайка М6 | |
| 7 | 3***9 | Шайба 6,5 | |
| 8 | 2***9 | Болт М12х25 | |
| 9 | 2***2 | Шайба 12 пружинная | |
| 10 | 3***1 | Кронштейн крепления насоса | |
| 11 | 4***0 | Ремень | |
| 12 | 1***0 | Ремень ГОСТ 5813-93 | |
| 13 | 3***0 | Пластина натяжная | |
| 14 | 3***4 | Болт натяжной | |
| 15 | 3***0 | Насос усилителя рулевого управления ШНКФ453471.100 | |
| 16 | 3***0 | Насос усилителя рулевого управления НПлГ9/10-12 | |
| 17 | 3***2 | Болт-штуцер М16х 1,5 | |
| 18 | 3***1 | Кронштейн крепления насоса | |
| 19 | 3***3 | Обойма | |
| 20 | 3***0 | Хомут червячный | |
| 21 | 3***0 | Хомут | |
| 22 | 3***0 | Шланг сливной | |
| 23 | 3***8 | Шланг всасывающий | |
| 24 | 3***0 | Шланг нагнетательный в сборе | |
| 25 | 3***3 | Шайба | |
| 26 | 3***0 | Обойма сливного шланга | |
| 27 | 3***2 | Шайба | |
| 28 | 3***3 | Болт-штуцер М14х 1,5 | |
| 29 | 3***0 | Бак масляный гидроусилителя рулевого управления | |
| 30 | 3***0 | Кронштейн бака гидроусилителя рулевого управления | |
| 31 | 2***9 | Болт М8х22 | |
| 32 | 2***2 | Шайба 8 пружинная | |
| 33 | 2***9 | Гайка М8 | |
| 34 | 2***9 | Гайка М6 | |
| 35 | 2***2 | Шайба 6 пружинная | |
| 36 | Ш***0 | Пробка | |
| 37 | 3***П | Кольцо уплотнительное | |
| 38 | Ш***0 | Крышка | |
| 39 | Ш***3 | Прокладка уплотнительная | |
| 40 | Ш***0 | Фильтр заливной | |
| 41 | Ш***2 | Шпилька | |
| 42 | 2***2 | Шплинт 2х12 | |
| 43 | 1***1 | Шайба 8х25 | |
| 44 | 4***3 | Пружина клапана фильтра | |
| 45 | 4***3 | Шайба фильтра | |
| 46 | 4***0 | Элемент фильтрующий | |
| 47 | Ш***1 | Вставка | |
| 48 | Ш***0 | Бачок |
