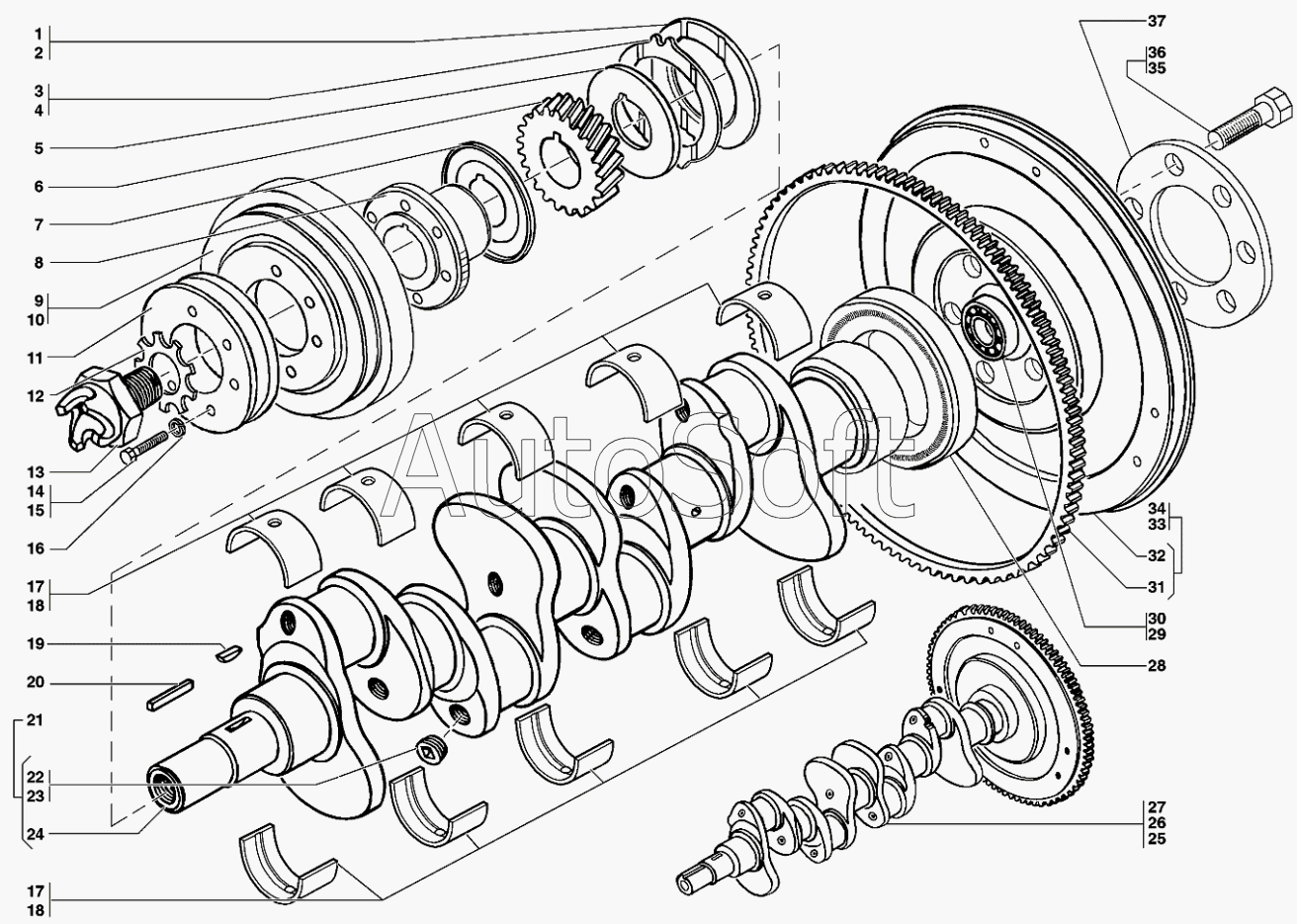

Каталог запасных частей к технике: УАЗ-31519 (2007). Вал коленчатый и маховик
/10.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-1005170-БР | 2***Р | Вкладыш коренного подшипника диаметр 63,95 мм | |
| 24-1005170-ВР | 2***Р | Вкладыш коренного подшипника диаметр 63,75 мм | |
| 24-1005170-ДР | 2***Р | Вкладыш коренного подшипника диаметр 63,50 мм | |
| 24-1005170-ЕР | 2***Р | Вкладыш коренного подшипника диаметр 63,25 мм | |
| 24-1005170-ЖР | 2***Р | Вкладыш коренного подшипника диаметр 63,00 мм | |
| 24-1005170-ИР | 2***Р | Вкладыш коренного подшипника диаметр 62,75 мм | |
| 24-1005170-КР | 2***Р | Вкладыш коренного подшипника диаметр 62,50 мм (456312021) | |
| ВК-24-1000102 | В***2 | Комплект вкладышей коренных подшипников диаметр 64,00 мм (стандартный) | |
| ВК-24-1000102-БР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,95 мм | |
| ВК-24-1000102-ВР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,75 мм | |
| ВК-24-1000102-ДР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,50 мм | |
| ВК-24-1000102-ЕР | В***Р | Комплект вкладышей коренных подшипников диаметр 63,25 мм | |
| ВК-24-1000102-ЖР | В***Р | Комплект вкладышей коренных подшипников диаметр 63.00 мм | |
| ВК-24-1000102-ИР | В***Р | Комплект вкладышей коренных подшипников диаметр 62,75 мм | |
| ВК-24-1000102-КР | В***Р | Комплект вкладышей коренных подшипников диаметр 62,50 мм | |
| 1 | 4***2 | Шайба упорного подшипника коленчатого вала задняя | |
| 2 | T***4 | Шайба упорного подшипника коленчатого вала задняя | |
| 3 | 4***2 | Шайба упорного подшипника коленчатого вала передняя | |
| 4 | T***3 | Шайба упорного подшипника коленчатого вала передняя | |
| 5 | 5***9 | Шайба упорная | |
| 6 | 4***5 | Шестерня коленчатого вала | |
| 7 | 4***0 | Маслоотражатель коленчатого вала | |
| 8 | 4***2 | Ступица шкива коленчатого вала | |
| 9 | 4***1 | Демпфер в сборе | |
| 10 | 4***0 | Демпфер в сборе | |
| 11 | 4***4 | Шкив привода гидроусилителя рулевого управления | |
| 12 | 2***9 | Шайба 28 пружинная зубчатая с наружными зубьями | |
| 13 | 5***0 | Храповик | |
| 14 | 2***9 | Болт М8х38 | |
| 15 | 2***8 | Болт М8х38 | |
| 16 | 2***2 | Шайба 6 пружинная | |
| 17 | 2***0 | Вкладыш коренного подшипника | |
| 18 | Т***0 | Вкладыш коренного подшипника, диаметр 64,00мм | |
| 19 | [***] | Шпонка 6х10 сегментная | |
| 20 | 2***П | Шпонка призматическая | |
| 21 | 4***1 | Вал коленчатый в сборе | |
| 22 | 5***4 | Пробка-заглушка | |
| 23 | 4***4 | Пробка-заглушка | |
| 24 | 4***5 | Вал коленчатый | |
| 25 | 4***1 | Вал коленчатый, маховик и сцепление в сборе | |
| 26 | 4***0 | Вал коленчатый, маховик и сцепление в сборе | |
| 27 | 4***1 | Вал коленчатый, маховик и сцепление в сборе | |
| 28 | 2***3 | Сальник коленчатого вала задний с пружиной в сборе | |
| 29 | 6***А | Подшипник | |
| 30 | 6***К | Подшипник | |
| 31 | 2***5 | Обод зубчатый маховика | |
| 32 | 4***0 | Маховик | |
| 33 | 4***0 | Маховик в сборе | |
| 34 | 4***0 | Маховик в сборе | |
| 35 | 4***7 | Болт самоблокирующийся крепления маховика | |
| 36 | 4***1 | Болт самоблокирующийся крепления маховика | |
| 37 | 4***8 | Шайба болтов крепления маховика |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
