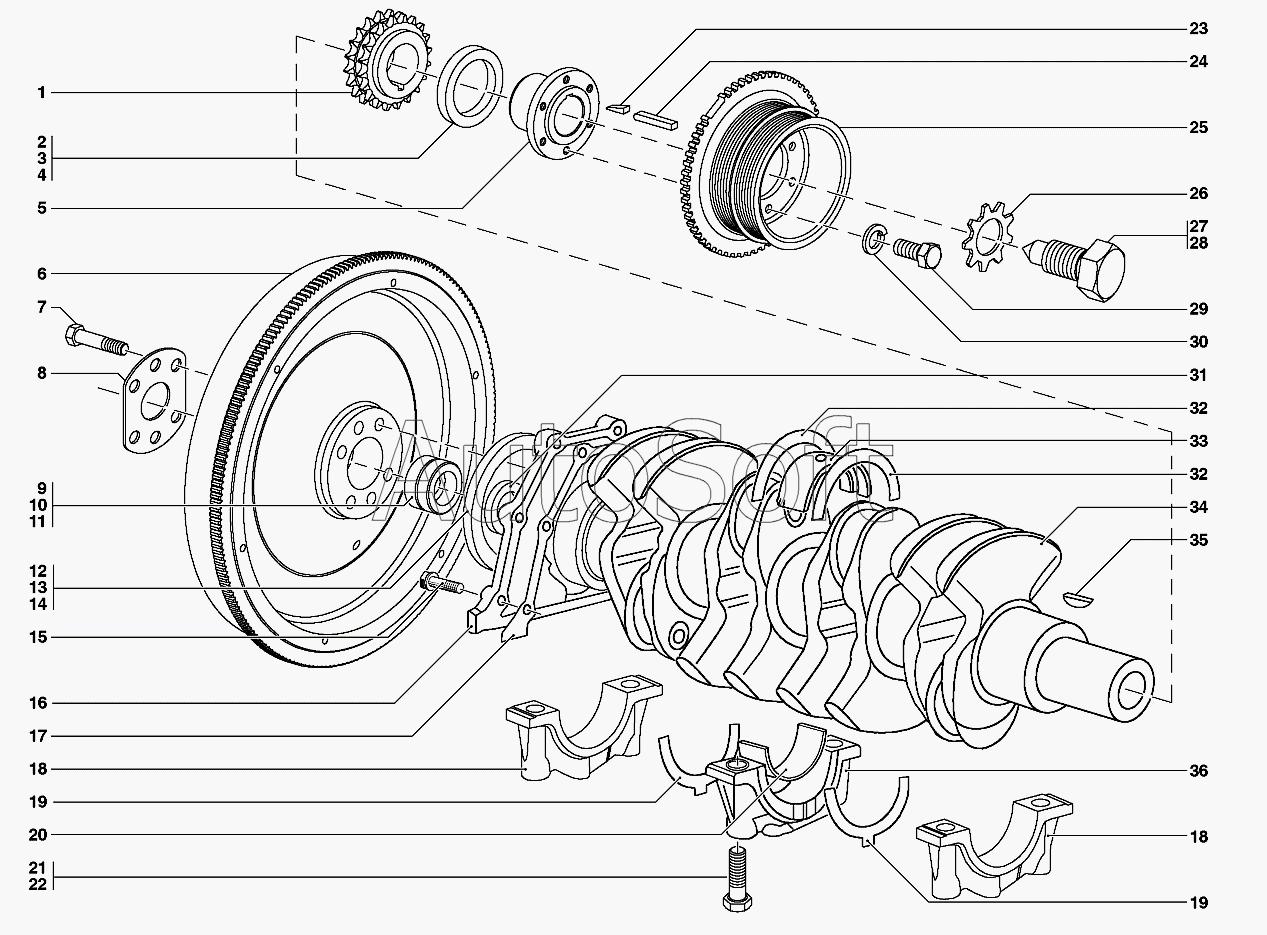

Каталог запасных частей к технике: УАЗ-31519 (2007). Вал коленчатый и маховик
/11.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 406.1000102 | 4***2 | Комплект вкладышей коренных подшипников диам. 62,00 мм | |
| 406.1000102-20 | 4***0 | Комплект вкладышей коренных подшипников диам. 61,75 мм | |
| 406.1000102-21 | 4***1 | Комплект вкладышей коренных подшипников диам. 61,50 мм | |
| 406.1000102-22 | 4***2 | Комплект вкладышей коренных подшипников диам. 61,25 мм | |
| 406.1005170-20 | 4***0 | Вкладыш коренного подшипника верхний диам. 61,75 мм | |
| 406.1005170-21 | 4***1 | Вкладыш коренного подшипника верхний диам. 61,50 мм | |
| 406.1005170-22 | 4***2 | Вкладыш коренного подшипника верхний диам. 61,25 мм | |
| 406.1005171-20 | 4***0 | Вкладыш коренного подшипника нижний диам. 61,75 мм | |
| 406.1005171-21 | 4***1 | Вкладыш коренного подшипника нижний диам. 61,50 мм | |
| 406.1005171-22 | 4***2 | Вкладыш коренного подшипника нижний диам. 61,25 мм | |
| 1 | 4***3 | Звездочка коленчатого вала | |
| 2 | 4***2 | Манжета с пружиной 55х70-8 | |
| 3 | 4***4 | Манжета с пружиной 829SRDW55-70-8РFР | |
| 4 | 4***1 | Манжета с пружиной GРDРV55х70-8FКМ | |
| 5 | 4***2 | Ступица шкива коленчатого вала | |
| 6 | 4***5 | Маховик с ободом | |
| 7 | 4***7 | Болт самоблокирующийся крепления маховика | |
| 8 | 4***8 | Шайба болтов маховика | |
| 9 | 4***1 | Подшипник носка первичного вала коробки передач | |
| 10 | 4***1 | Подшипник носка первичного вала коробки передач | |
| 11 | 4***2 | Подшипник носка первичного вала коробки передач | |
| 12 | 2***0 | Сальник коленчатого вала задний с пружиной в сборе | |
| 13 | 4***0 | Манжета с пружиной АSWF1D80х100х10МVQ | |
| 14 | 4***1 | Манжета с пружиной GРD1V80-100-10FКМ | |
| 15 | [***] | Болт М6x25 | |
| 16 | 4***1 | Сальникодержатель | |
| 17 | 4***5 | Прокладка сальникодержателя | |
| 18 | 4***0 | Крышка коренного подшипника | |
| 19 | 4***2 | Полушайба упорного подшипника верхняя | |
| 20 | 4***1 | Вкладыш коренного подшипника нижний | |
| 21 | М***А | Болт М12х1,25х70.38ХА крышки коренного подшипника | |
| 22 | 4***0 | Болт крыши коренного подшипника | |
| 23 | 1***0 | Пробка уплотнительная шпоночного паза коленчатого вала | |
| 24 | 2***П | Шпонка призматическая | |
| 25 | 4***0 | Шкив коленчатого вала | |
| 26 | 2***9 | Шайба 28 пружинная зубчатая с наружными зубьями | |
| 27 | 4***0 | Болт стяжной коленчатого вала | |
| 28 | 5***0 | Храповик | |
| 29 | 2***9 | Болт М8х18 | |
| 30 | 2***2 | Шайба 8 пружинная | |
| 31 | 4***0 | Втулка распорная | |
| 32 | 4***3 | Полушайба упорного подшипника коленчатого вала верхняя | |
| 33 | 4***0 | Вкладыш коренного подшипника верхний | |
| 34 | 4***0 | Вал коленчатый со штифтом | |
| 35 | [***] | Шпонка 6х10 сегментная | |
| 36 | 4***5 | Крышка среднего коренного подшипника |
