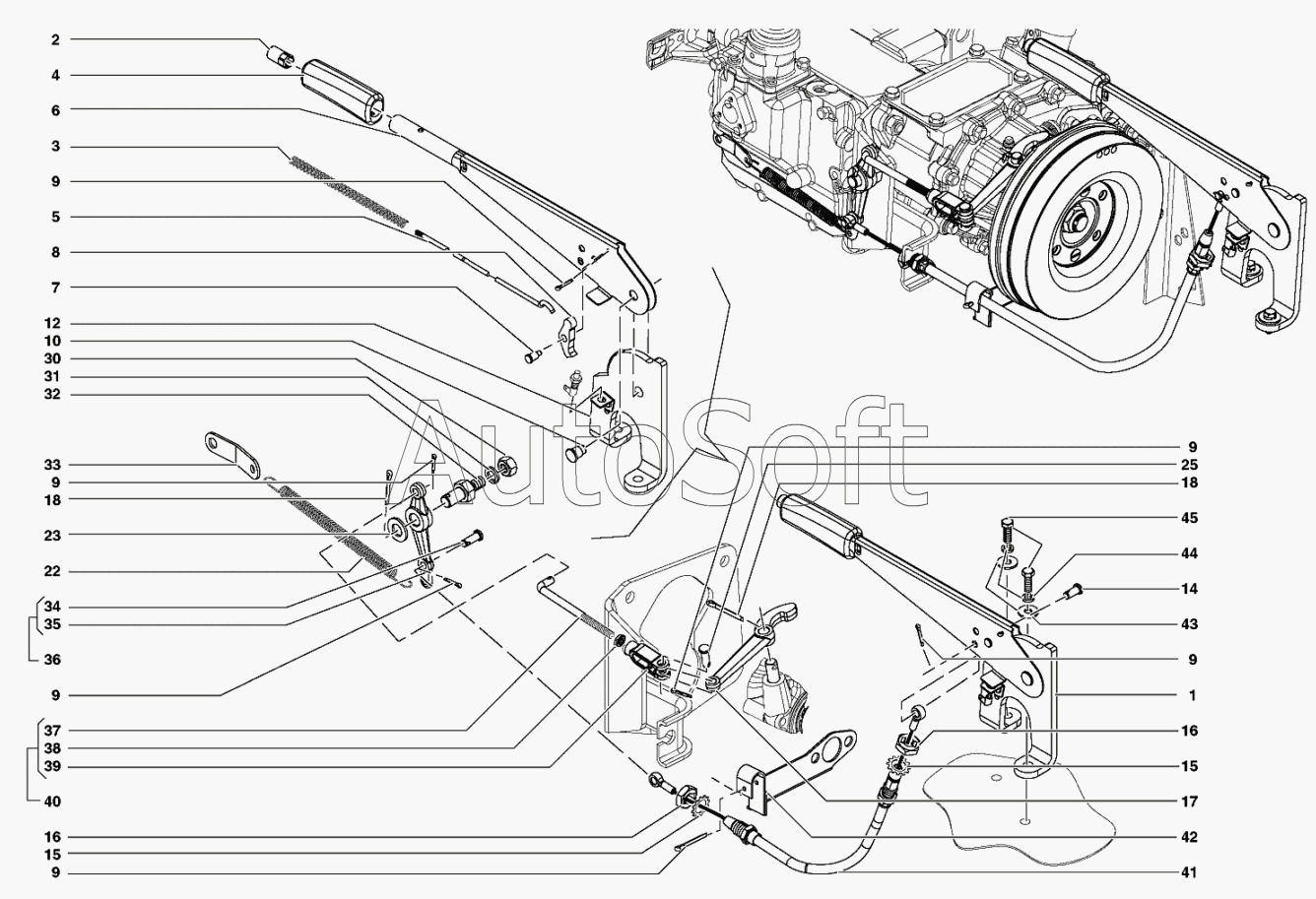

Каталог запасных частей к технике: УАЗ-31519 (2007). Привод механизма управления стояночным тормозом
/142.gif)
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
12
14
15
15
16
16
17
18
18
22
23
25
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Рычаг привода стояночного тормоза с сектором в сборе | |
| 2 | 3***9 | Кнопка рычага | |
| 3 | 3***6 | Пружина тяги собачки | |
| 4 | 3***5 | Рукоятка рычага | |
| 5 | 3***8 | Тяга собачки | |
| 6 | 3***1 | Рычаг стояночного тормоза | |
| 7 | 3***4 | Ось собачки | |
| 8 | 3***0 | Собачка рычага | |
| 9 | 2***9 | Шплинт 3,2х16 | |
| 10 | 3***2 | Ось рычага | |
| 12 | 3***6 | Сектор рычага стояночного тормоза с кронштейном | |
| 14 | 2***9 | Палец 8х18 | |
| 15 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 16 | 3***1 | Гайка крепления оболочки троса | |
| 17 | 4***0 | Рычаг привода стояночного тормоза | |
| 18 | 2***9 | Шплинт 4х32 | |
| 22 | 5***5 | Пружина оттяжная рычага ручной подкачки топливного насоса | |
| 23 | 2***9 | Шайба 14,5 | |
| 25 | 2***9 | Палец 8х25 | |
| 30 | 2***9 | Гайка М12 | |
| 31 | 2***2 | Шайба 12 пружинная | |
| 32 | 3***6 | Опора рычага промежуточного (при установке четырехступенчатой коробки передач) | |
| 33 | 3***0 | Кронштейн пружины | |
| 34 | 2***П | Палец 8х22 | |
| 35 | 3***2 | Рычаг промежуточный | |
| 36 | 3***0 | Рычаг промежуточный | |
| 37 | 3***3 | Стержень | |
| 38 | 2***9 | Гайка М8х1 | |
| 39 | 4***1 | Вилка тяги | |
| 40 | 3***2 | Тяга привода | |
| 41 | 3***8 | Трос привода стояночного тормоза | |
| 42 | 3***6 | Кронштейн оттяжной | |
| 43 | 3***9 | Шайба 8 | |
| 44 | 2***2 | Шайба 6 пружинная | |
| 45 | 2***9 | Болт М8х22 |
