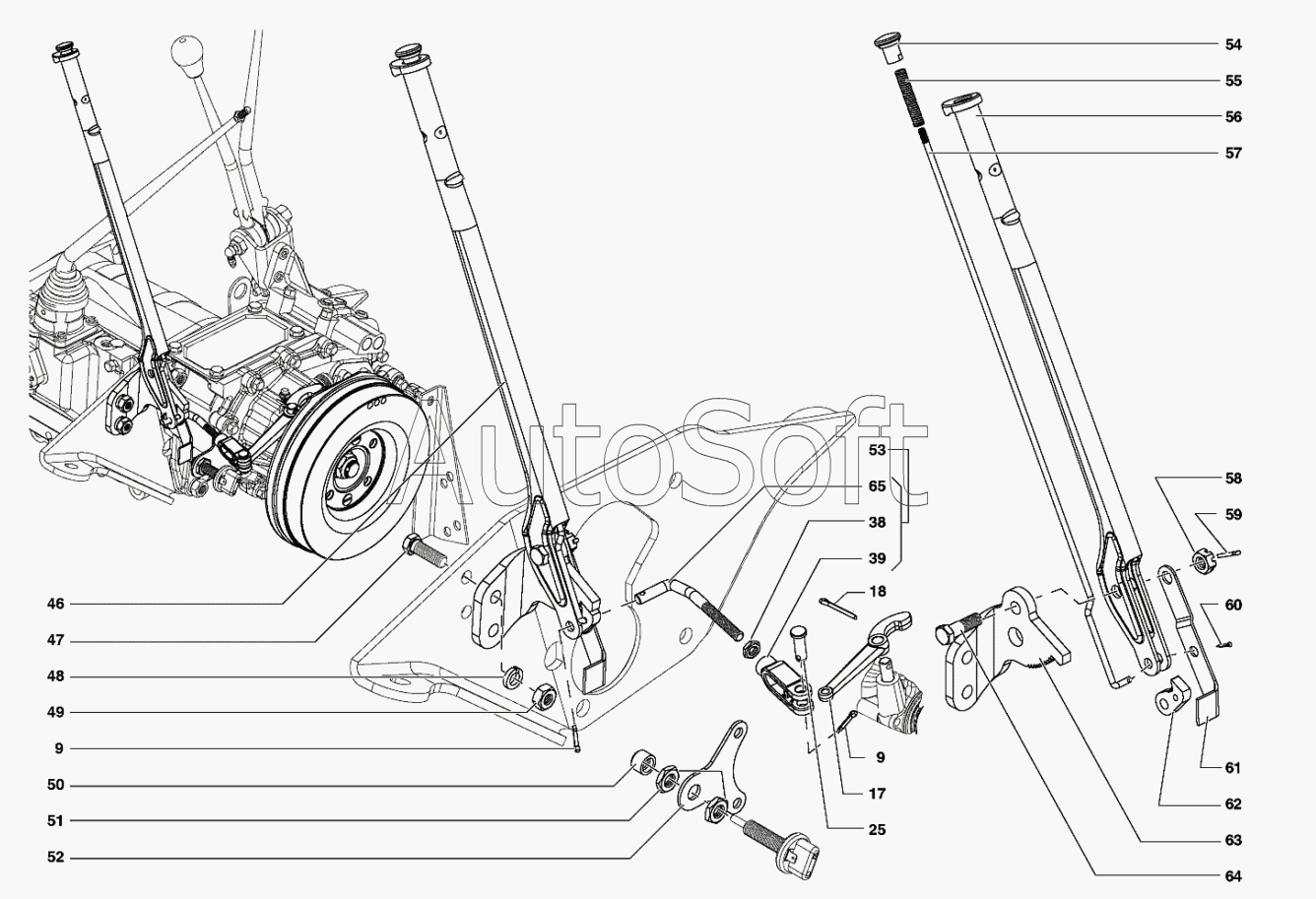

Каталог запасных частей к технике: УАЗ-31519 (2007). Привод механизма управления стояночным тормозом
/143.gif)
53
65
64
63
62
61
60
59
58
57
56
55
54
9
9
52
51
50
49
48
47
46
39
38
25
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | 2***9 | Шплинт 3,2х16 | |
| 17 | 4***0 | Рычаг привода стояночного тормоза | |
| 18 | 2***9 | Шплинт 4х32 | |
| 25 | 2***9 | Палец 8х25 | |
| 38 | 2***9 | Гайка М8х1 | |
| 39 | 4***1 | Вилка тяги | |
| 46 | 3***5 | Рычаг стояночного тормоза с сектором в сборе | |
| 47 | 2***9 | Болт М10х30 | |
| 48 | 2***2 | Шайба 10 пружинная | |
| 49 | 2***9 | Гайка М10 | |
| 50 | 3***1 | Чехол защитный выключателя стояночной тормозной системы | |
| 51 | 3***9 | Гайка М12х1,5 | |
| 52 | 3***0 | Кронштейн крепления выключателя стояночного тормоза | |
| 53 | 3***2 | Тяга привода стояночного тормоза в сборе | |
| 54 | 4***0 | Головка тяги собачки рычага стояночного тормоза | |
| 55 | А***В | Пружина тяги собачки рычага стояночного тормоза | |
| 56 | 4***8 | Рычаг стояночного тормоза | |
| 57 | 4***0 | Тяга собачки рычага стояночного тормоза | |
| 58 | 2***9 | Гайка М10х1 | |
| 59 | 2***9 | Шплинт 2,5х20 | |
| 60 | 2***9 | Шплинт 2х10 | |
| 61 | 3***2 | Рычаг включателя стояночной тормозной системы | |
| 62 | 4***0 | Собачка рычага стояночного тормоза | |
| 63 | 4***1 | Сектор рычага стояночного тормоза | |
| 64 | 2***9 | Болт М10х1х32 | |
| 65 | 3***3 | Тяга привода стояночного тормоза |
