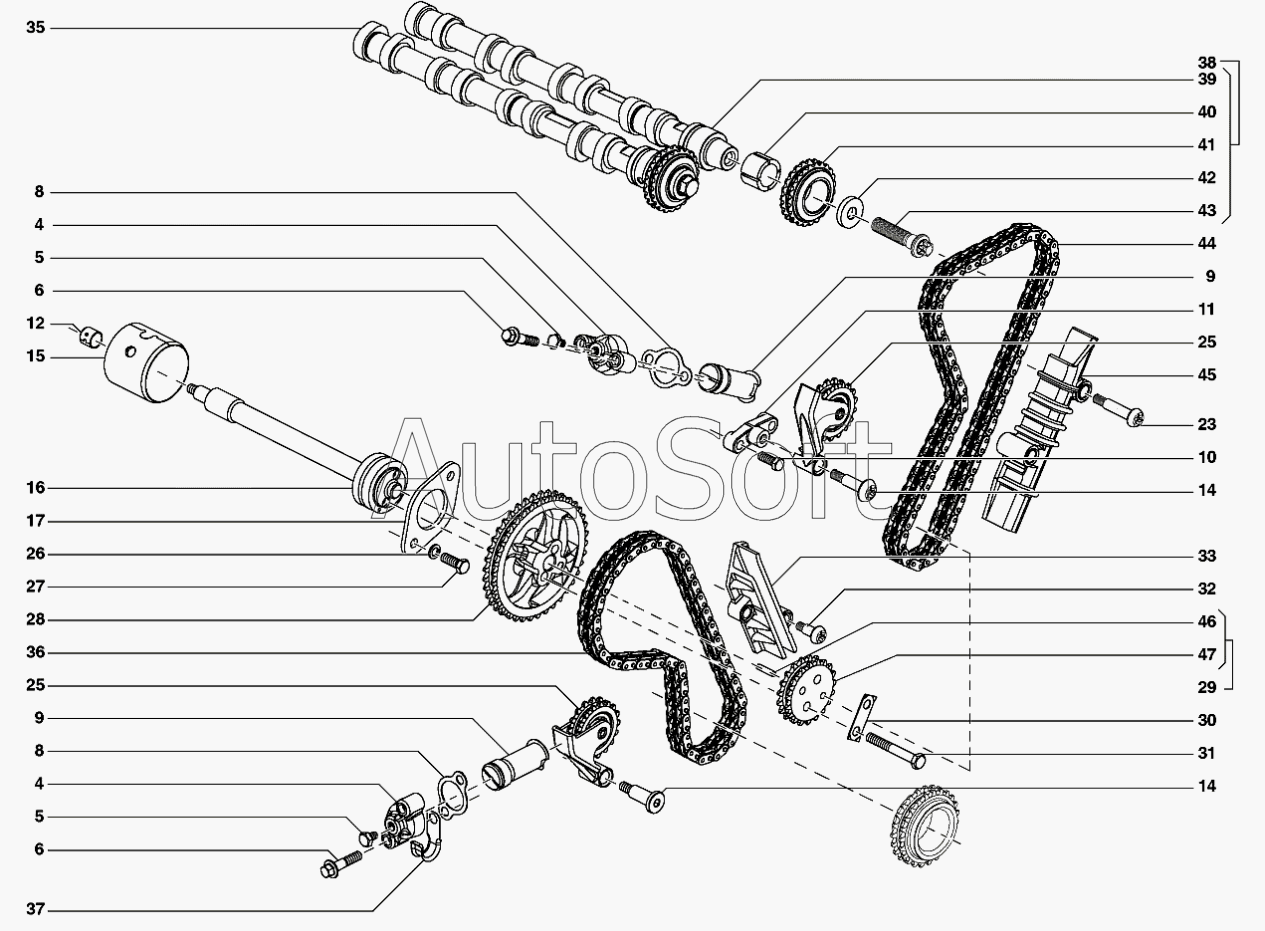

Каталог запасных частей к технике: УАЗ-31519 (2007). Вал распределительный
/15.gif)
43
33
35
36
37
38
39
40
41
42
32
44
45
46
47
16
5
5
6
6
8
8
9
9
10
11
12
14
14
15
4
4
17
23
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 514.1006016 | 5***6 | Вал распределительный впускных клапанов | |
| 514.1006030 | 5***0 | Звездочка распределительного вала | |
| 514.1006031 | 5***1 | Втулка | |
| 514.1006033 | 5***3 | Шайба | |
| 514.1006036-10 | 5***0 | Болт стяжной | |
| 4 | 4***0 | Крышка гидронатяжителя | |
| 5 | 2***9 | Пробка КГ 1/8" | |
| 6 | [***] | Болт М8x35 | |
| 8 | 4***5 | Прокладка крышки гидронатяжителя | |
| 9 | 4***0 | Гидронатяжитель | |
| 10 | 2***9 | Болт М8х22 | |
| 11 | 5***5 | Опора болта рычага натяжного устройства | |
| 12 | 4***5 | Втулка промежуточного вала | |
| 14 | 4***0 | Болт рычага натяжного устройства | |
| 15 | 4***7 | Втулка промежуточного вала передняя | |
| 16 | 4***1 | Вал промежуточный | |
| 17 | 4***2 | Фланец промежуточного вала | |
| 23 | 4***0 | Болт среднего и верхнего успокоителей цепи | |
| 25 | 5***3 | Рычаг натяжного устройства со звездочкой | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***9 | Болт М8х16 | |
| 28 | 4***1 | Звездочка промежуточного вала ведомая | |
| 29 | 4***1 | Звездочка промежуточного вала ведущая со штифтом | |
| 30 | 4***4 | Пластина стопорная | |
| 31 | 4***7 | Болт М8х60 звездочки промежуточного вала | |
| 32 | 4***0 | Болт нижнего успокоителя цепи | |
| 33 | 4***0 | Успокоитель цепи нижний | |
| 35 | 5***1 | Вал распределительный впускных клапанов в сборе | |
| 36 | 5***1 | Цепь привода распределительных валов нижняя (z=72) | |
| 37 | 2***3 | Скоба | |
| 38 | 5***2 | Вал распределительный выпускных клапанов в сборе | |
| 39 | 5***5 | Вал распределительный выпускных клапанов | |
| 40 | 5***1 | Втулка | |
| 41 | 5***0 | Звездочка распределительного вала | |
| 42 | 5***3 | Шайба | |
| 43 | 5***0 | Болт стяжной | |
| 44 | 5***1 | Цепь привода распределительных валов верхняя (z=82) | |
| 45 | 5***0 | Успокоитель цепи средний | |
| 46 | 4***8 | Штифт | |
| 47 | 4***1 | Звездочка ведущая промежуточного вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
