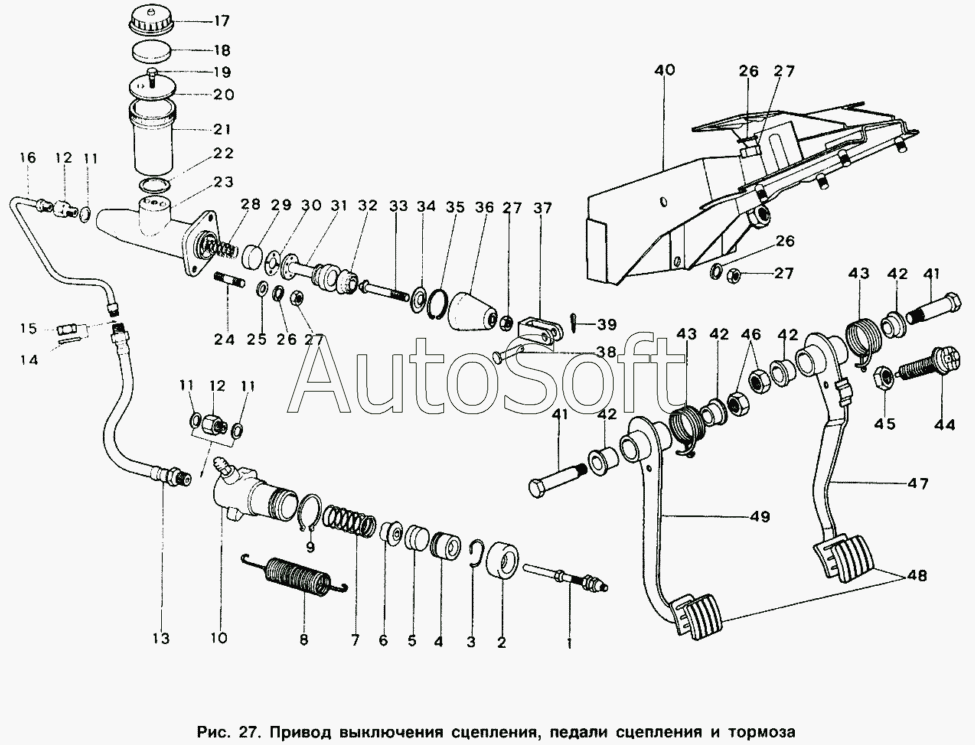

Каталог запасных частей к технике: ИЖ 2126 (2004). Привод включения сцепления, педали сцепления и тормоза
/44.gif)
39
27
27
27
27
28
29
30
31
32
33
34
35
36
37
38
26
26
26
40
41
41
42
42
42
42
43
43
44
45
46
47
48
49
14
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-1609010-10 | 2***0 | Главный цилиндр сцепления | |
| 1 | 4***0 | Толкатель вилки в сборе | |
| 2 | 4***9 | Колпак защитный | |
| 3 | 4***8 | Кольцо стопорное | |
| 4 | 4***4 | Поршень цилиндра привода | |
| 5 | 4***1 | Манжета поршня рабочего цилиндра | |
| 6 | 4***5 | Грибок распорной манжеты | |
| 7 | 4***7 | Пружина цилиндра привода выключения сцепления | |
| 8 | 2***1 | Пружина оттяжная | |
| 9 | 4***5 | Кольцо стопорное | |
| 10 | 4***0 | Цилиндр рабочий | |
| 11 | 3***3 | Шайба 10,3 уплотнитсльпая | |
| 12 | 2***2 | Переходник | |
| 13 | 4***8 | Шланг гибкий тормозов | |
| 14 | 2***9 | Шайба 16 | |
| 15 | 2***9 | Гайка М16х1,5 | |
| 16 | 2***0 | Трубка | |
| 17 | 4***0 | Крышка бачка | |
| 18 | 2***2 | Успокоитель | |
| 19 | 2***9 | Болт М6х16 | |
| 20 | 2***8 | Шайба | |
| 21 | 2***8 | Корпус бачка | |
| 22 | 4***1 | Прокладка штуцера | |
| 23 | 2***5 | Цилиндр сцепления | |
| 24 | 8***2 | Шпилька | |
| 25 | 2***9 | Шайба 8 | |
| 26 | 2***9 | Шайба 8 пружинная | |
| 27 | 2***9 | Гайка М8 | |
| 28 | 4***1 | Пружина в сборе | |
| 29 | 4***5 | Манжета уплотнительная | |
| 30 | 4***0 | Клапан поршня | |
| 31 | 4***9 | Поршень главного цилиндра сцепления | |
| 32 | 4***3 | Манжета поршня | |
| 33 | 2***2 | Толкатель | |
| 34 | 2***8 | Шайба упорная | |
| 35 | 4***8 | Кольцо стопорное | |
| 36 | 2***5 | Колпак | |
| 37 | 2***4 | Вилка толкателя | |
| 38 | 2***9 | Палец 8х25 | |
| 39 | 2***9 | Шплинт 3,2х25 | |
| 40 | 2***3 | Кронштейн педалей | |
| 41 | 2***5 | Ось | |
| 42 | 2***2 | Втулка | |
| 43 | 4***Б | Пружина оттяжная | |
| 44 | 2***1 | Выключатель сигнала торможения | |
| 45 | 2***4 | Гайка | |
| 46 | 4***8 | Гайка М10 | |
| 47 | 2***0 | Педаль тормоза | |
| 48 | 4***8 | Накладка педали | |
| 49 | 2***0 | Педаль сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
