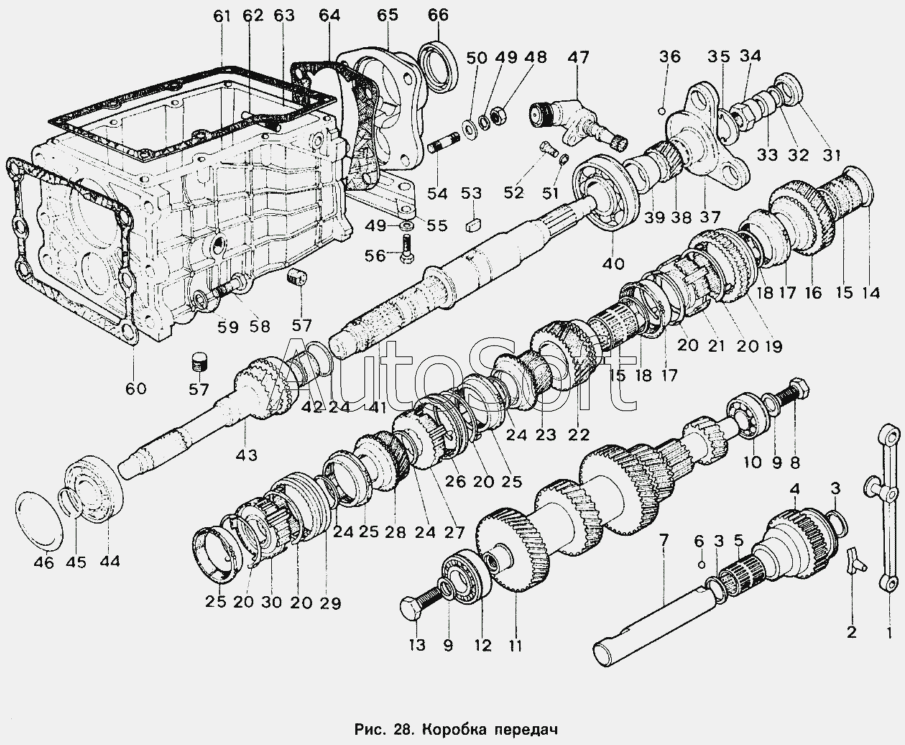

Каталог запасных частей к технике: ИЖ 2126 (2004). Коробка передач
/45.gif)
45
53
52
51
50
49
49
48
47
46
54
44
43
42
41
40
39
38
37
62
66
65
64
63
36
61
60
59
58
57
57
56
55
10
18
18
17
17
16
15
15
14
13
12
11
19
9
9
8
7
6
5
4
3
3
2
27
35
34
33
32
31
30
29
28
1
26
25
25
25
24
24
24
24
23
22
21
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-1001070-80 | 2***0 | Кронштейн с гайками для 5-ти ступенчатой КП ВАЗ | |
| 2126-1001075-80 | 2***0 | Кронштейн для КП ИЖ-2126 с двигателем ВАЗ | |
| 2126-1700010 | 2***0 | Коробка .передач | |
| 2126-1700010-71 | 2***1 | Коробка передач с проставкой 2126-1601010-81 для двигателя ВАЗ-2106 | |
| 1 | 2***0 | Рычаг заднего хода | |
| 2 | 2***3 | Сухарь | |
| 3 | А***Г | Кольцо ГОСТ 13941-86 | |
| 4 | 2***1 | Шестерня промежуточная | |
| 5 | 2***3 | Подшипник | |
| 6 | Б***0 | Шарик ГОСТ 3722-81 | |
| 7 | 2***2 | Ось промежуточной шестерни | |
| 8 | 2***0 | Болт | |
| 9 | 2***6 | Шайба | |
| 10 | 2***6 | Подшипник шариковый | |
| 11 | 2***8 | Вал промежуточный | |
| 12 | 2***0 | Подшипник роликовый | |
| 13 | 2***7 | Болт | |
| 14 | 2***6 | Шайба упорная | |
| 15 | 2***9 | Подшипник | |
| 16 | 2***2 | Шестерня первой передачи | |
| 17 | 2***4 | Кольцо блокирующее | |
| 18 | 2***8 | Кольцо стопорное | |
| 19 | 2***0 | Шестерня заднего хода | |
| 20 | 2***0 | Кольцо пружинное | |
| 21 | 2***8 | Ступица первой и второй передач | |
| 22 | 2***7 | Шестерня второй передачи | |
| 23 | 2***2 | Шестерня пятой передачи | |
| 24 | 2***7 | Кольцо стопорное | |
| 25 | 2***5 | Кольцо блокирующее | |
| 26 | 2***6 | Муфта пятой передачи | |
| 27 | 2***9 | Ступица пятой передачи | |
| 28 | 2***1 | Шестерня третьей передачи | |
| 29 | 2***5 | Муфта третьей и четвертой передач | |
| 30 | 2***9 | Ступица третьей и четвертой передач | |
| 31 | 2***5 | Уплотнитель | |
| 32 | А***Г | Кольцо ГОСТ 13940-80 | |
| 33 | 2***7 | Кольцо центрирующее | |
| 34 | 2***0 | Гайка | |
| 35 | 2***3 | Шайба стопорная | |
| 36 | Б***0 | Шарик ГОСТ 3722-81 | |
| 37 | 2***8 | Фланец эластичной муфты | |
| 38 | 2***0 | Шестерня ведущая спидометра | |
| 39 | 2***4 | Втулка распорная | |
| 40 | 2***5 | Подшипник | |
| 41 | 2***5 | Вал вторичный | |
| 42 | 2***8 | Подшипник вторичного вала | |
| 43 | 2***0 | Вал первичный | |
| 44 | 2***2 | Подшипник | |
| 45 | 4***4 | Кольцо стопорное подшипника | |
| 46 | 2***6 | Кольцо пружинное | |
| 47 | 2***0 | Редуктор привода спидометра | |
| 48 | 4***8 | Гайка М10х1,25 | |
| 49 | 4***7 | Шайба 10Л | |
| 50 | 4***7 | Шайба 10 | |
| 51 | 4***5 | Шайба 6Л | |
| 52 | 3***9 | Болт М6Х18 | |
| 53 | 2***4 | Шпонка | |
| 54 | 2***2 | Шпилька М10Х32 | |
| 55 | 2***2 | Кронштейн | |
| 56 | 4***0 | Болт М10Х28 | |
| 57 | 3***8 | Пробка 1/2" картера коробки передач | |
| 58 | 2***9 | Болт М12-6gХ38 | |
| 59 | 2***9 | Шайба 12 пружинная | |
| 60 | 2***1 | Прокладка | |
| 61 | 2***4 | Прокладка верхней крышки картера | |
| 62 | 2***9 | Штифт | |
| 63 | 2***5 | Картер коробки передач | |
| 64 | 2***3 | Прокладка | |
| 65 | 2***5 | Крышка задняя | |
| 66 | 2***0 | Манжета |
