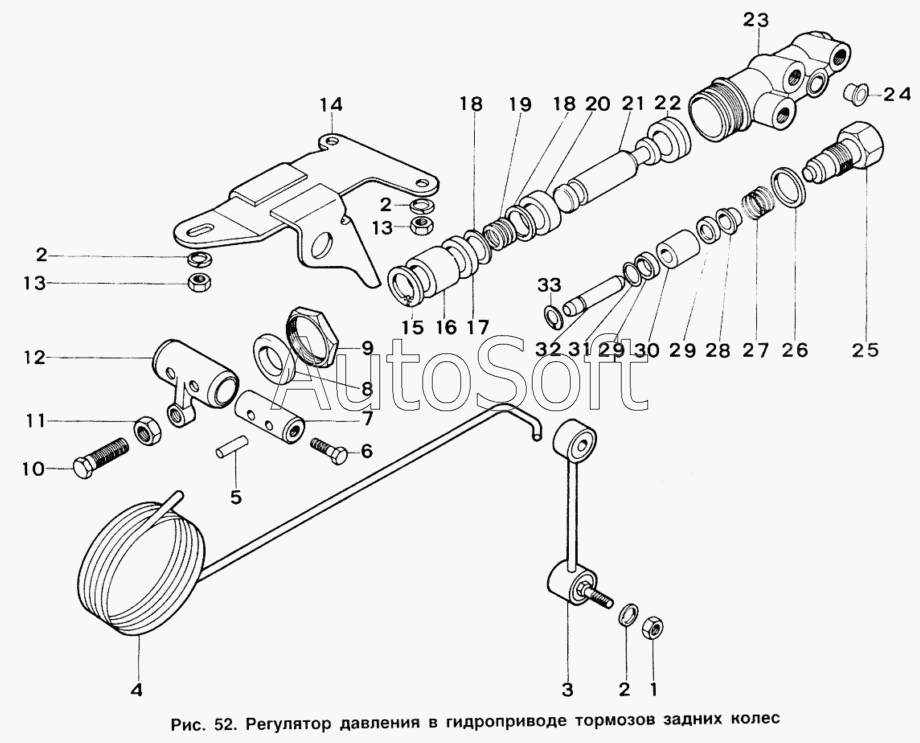

Каталог запасных частей к технике: ИЖ 2717 (2004). Регулятор давления в гидроприводе тормозов
/75.gif)
27
19
20
21
22
23
24
25
26
18
18
28
29
29
30
31
32
33
10
2
2
2
3
4
5
6
7
8
9
1
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27171-3535005 | 2***5 | Регулятор давления с нагрузочной пружиной в сборе | |
| 27171-3535010 | 2***0 | Регулятор давления | |
| 1 | 2***9 | Гайка М8х1 | |
| 2 | 2***9 | Шайба 8 пружинная | |
| 3 | 2***0 | Стойка | |
| 4 | 4***4 | Пружина нагрузочная | |
| 5 | 2***0 | Штифт 6х25 | |
| 6 | 2***1 | Винт | |
| 7 | 2***0 | Ось нажимного рычага | |
| 8 | 2***6 | Чехол защитный | |
| 9 | 2***9 | Гайка | |
| 10 | 4***0 | Болт регулировочный | |
| 11 | 2***9 | Гайка М10х1 | |
| 12 | 4***6 | Рычаг нажимной | |
| 13 | 2***9 | Гайка М8 | |
| 14 | 2***0 | Кронштейн регулятора | |
| 15 | 2***0 | Кольцо стопорное | |
| 16 | 2***7 | Втулка поршня | |
| 17 | 2***0 | Кольцо уплотнительное | |
| 18 | 2***1 | Шайба опорная | |
| 19 | 2***1 | Пружина поршня | |
| 20 | 2***6 | Уплотнитель головки поршн | |
| 21 | 2***5 | Поршень регулятора | |
| 22 | 2***4 | Втулка корпуса | |
| 23 | 2***2 | Корпус регулятора | |
| 24 | 2***2 | Заглушка | |
| 25 | 2***0 | Пробка регулятора | |
| 26 | 2***5 | Прокладка пробки | |
| 27 | 2***1 | Пружина втулки | |
| 28 | 2***1 | Тарелка опорная | |
| 29 | 2***0 | Кольцо уплотнительное | |
| 30 | 2***8 | Втулка толкателя | |
| 31 | 2***1 | Шайба опорная | |
| 32 | 2***6 | Толкатель регулятора | |
| 33 | 4***0 | Шайба стопорная |
