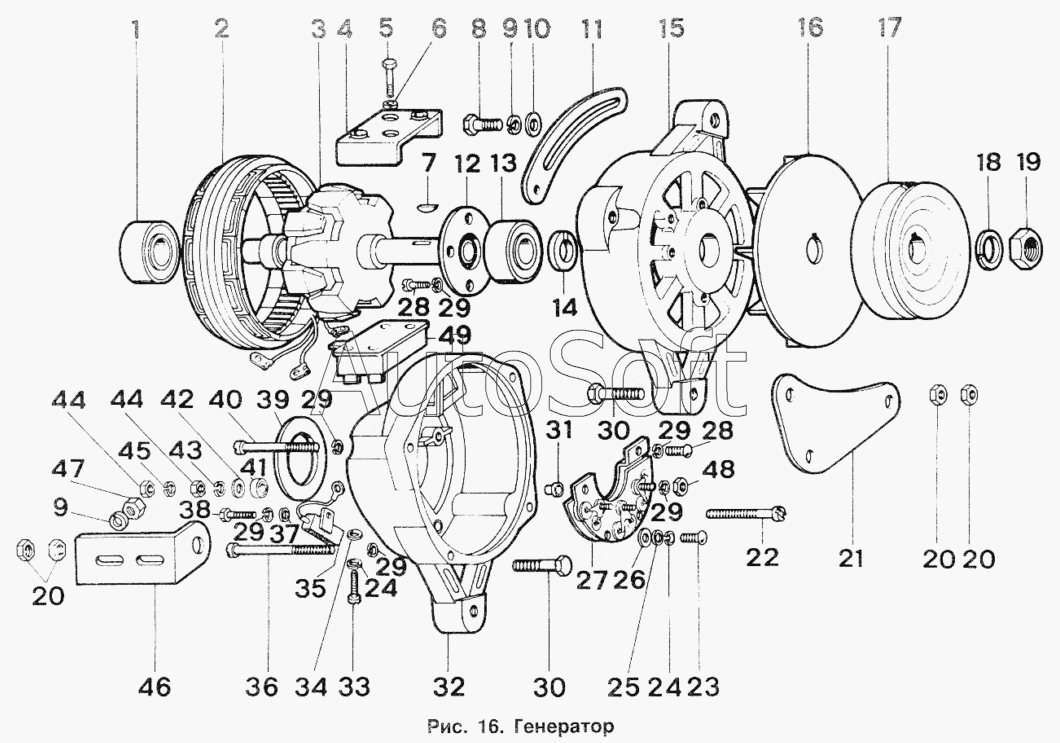

Каталог запасных частей к технике: ИЖ 2717 (2004). Генератор
/76.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
25
26
27
28
28
29
29
29
29
29
29
30
30
31
32
33
34
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 584.3701 | 5***1 | Генератор в сборе | |
| ФЭ3.596.1022 | Ф***2 | Щетка | |
| 1 | 6***1 | Подшипник со стороны контактных колец | |
| 2 | 5***0 | Статор в сборе | |
| 3 | 5***0 | Ротор в сборе | |
| 4 | 2***4 | Кожух | |
| 5 | 1***6 | Болт специальный | |
| 6 | М***9 | Шайба пружинная | |
| 7 | Б***6 | Шпонка 4х6,5 | |
| 8 | 2***9 | Болт М8Х30 | |
| 9 | 2***9 | Шайба 8 пружинная | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 4***5 | Планка установочная генератора | |
| 12 | 1***4 | Шайба специальная | |
| 13 | 6***1 | Подшипник со стороны привода | |
| 14 | Г***А | Втулка | |
| 15 | 2***0 | Крышка со стороны привода в сборе | |
| 16 | Г***5 | Вентилятор | |
| 17 | 5***0 | Шкив | |
| 18 | М***4 | Шайба 16 пружинная | |
| 19 | М***5 | Гайка М16х1,5 | |
| 20 | 2***9 | Гайка М10х1,25 | |
| 21 | 4***0 | Кронштейн крепления генератора передний | |
| 22 | Г***1 | Болт М6х47 | |
| 23 | М***6 | Винт М4х32 | |
| 24 | Х***2 | Шайба 4 пружинная | |
| 25 | М***4 | Шайба 4 | |
| 26 | М***3 | Шайба изоляционная | |
| 27 | И***5 | Полупроводниковый блок (БПВ4-60-02) | |
| 28 | М***3 | Винт М5х15 | |
| 29 | Х***1 | Шайба 5 пружинная | |
| 30 | 2***9 | Болт М 10Х1,25Х40 | |
| 31 | Г***8 | Втулка | |
| 32 | Г***0 | Крышка со стороны контактных колец | |
| 33 | М***7 | Винт М4х25 | |
| 34 | М***8 | Шайба 4 | |
| 36 | 4***1 | Вннт специальный | |
| 37 | 8***7 | Шайба 5 | |
| 38 | М***9 | Болт М5 | |
| 39 | 5***0 | Крышка подшипника | |
| 40 | М***9 | Винт М5х35 | |
| 41 | Г***1 | Втулка изоляционная | |
| 42 | М***6 | Шайба 6 | |
| 43 | Х***2 | Шайба 6 пружинная | |
| 44 | 8***3 | Гайка М6 | |
| 45 | М***6 | Шайба 6 пружинная | |
| 46 | 4***2 | Кронштейн крепления генератора задний | |
| 47 | 2***9 | Гайка М8х1 | |
| 48 | Х***3 | Гайка М5 | |
| 49 | 2***1 | Щеткодержатель с регулятором в сборе |
