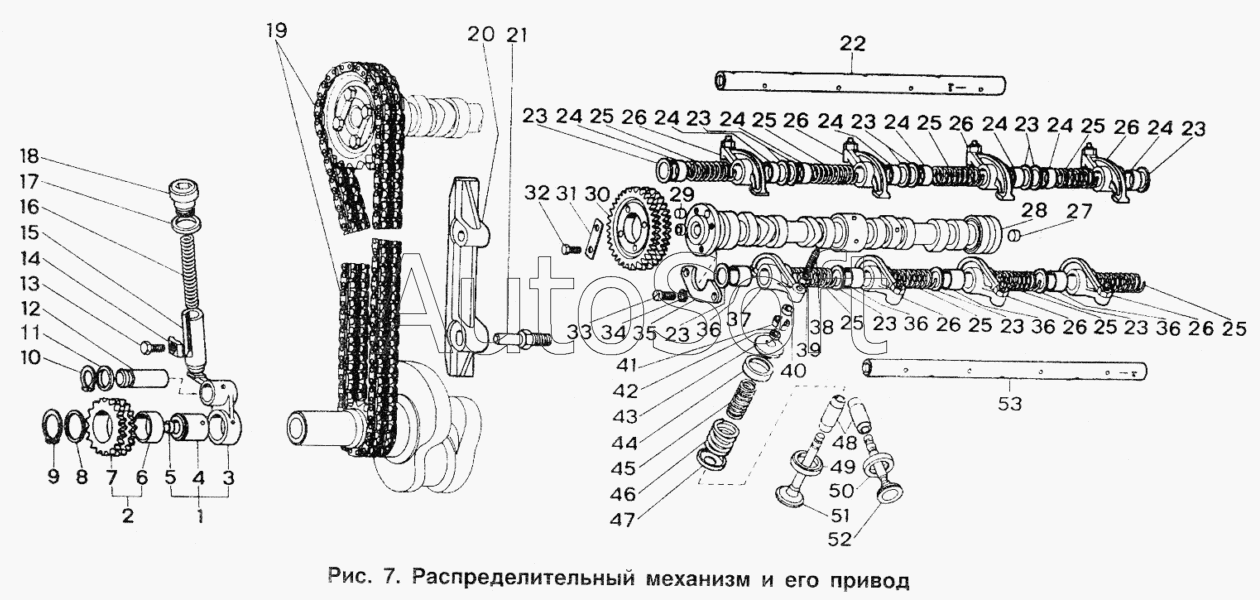

Каталог запасных частей к технике: ИЖ 2717 (2004). Распределительный механизм и его привод
/7.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
27
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1006010 | 4***0 | Вал распределительный в сборе | |
| 412-1006050-10 | 4***0 | Рычаг со звездочкой в сборе | |
| 412-1006950 | 4***0 | Привод распределительного вала (комплект) | |
| 1 | 4***0 | Рычаг натяжного устройства в сборе | |
| 2 | 4***0 | Звездочка натяжного устройства в сборе | |
| 3 | 4***0 | Рычаг натяжного устройства | |
| 4 | 4***3 | Ось звездочки | |
| 5 | 3***7 | Заглушка 10х9 | |
| 6 | 4***7 | Втулка звездочки | |
| 7 | 4***0 | Звездочка натяжного устройства | |
| 8 | 3***3 | Шайба 22 | |
| 9 | 3***1 | Кольцо диам. 22 пружинное опорное | |
| 10 | 3***0 | Кольцо диам. 12 пружинное опорное | |
| 11 | 3***4 | Шайба 12 | |
| 12 | 4***6 | Ось рычага | |
| 13 | 3***9 | Болт М10х24 | |
| 14 | 4***1 | Пластина прижимная | |
| 15 | 4***1 | Плунжер натяжного устройства | |
| 16 | 4***0 | Пружина натяжного устройства | |
| 17 | 3***5 | Шайба 22 | |
| 18 | 3***9 | Пробка-заглушка М22х1,5 | |
| 19 | 4***0 | Цепь привода вала в сборе | |
| 20 | 4***1 | Успокоитель цепи | |
| 21 | 4***0 | Ось успокоителя цепи | |
| 22 | 4***4 | Ось коромысел выпускных клапанов в сборе | |
| 23 | 3***6 | Шайба 16 | |
| 24 | 4***6 | Втулка распорная коромысел малая | |
| 25 | 4***0 | Пружина поджимная коромысла | |
| 26 | 4***0 | Коромысло клапана в сборе | |
| 27 | 3***7 | Заглушка 10х9 | |
| 28 | 4***5 | Вал распределительный | |
| 29 | 3***0 | Штифт 8х10 | |
| 30 | 4***0 | Звездочка ведомая вала | |
| 31 | 4***3 | Пластина болтов крепления звездочки | |
| 32 | 2***7 | Болт М6х14 | |
| 33 | 2***7 | Винт М6х20 | |
| 34 | 2***4 | Шайба 6 пружинная | |
| 35 | 4***8 | Фланец упорный вала | |
| 36 | 4***4 | Втулка распорная коромысел большая | |
| 37 | 4***6 | Коромысло клапана | |
| 38 | 4***2 | Винт регулировочный коромысла клапана М8х1 | |
| 39 | 3***1 | Контргайка М8х1 | |
| 40 | 4***2 | Наконечник стержня | |
| 41 | 4***1 | Сухарь клапана | |
| 42 | 4***7 | Шайба уплотнительная тарелки | |
| 43 | 4***5 | Тарелка пружины клапана | |
| 44 | 4***4 | Колпак клапана маслозащитный | |
| 45 | 4***1 | Пружина клапана внутренняя | |
| 46 | 4***0 | Пружина клапана наружная | |
| 47 | 4***0 | Шайба опорная пружины | |
| 48 | 4***3 | Втулка направляющая клапана | |
| 49 | 3***2 | Седло вставное впускного клапана | |
| 49 | 3***0 | Седло вставное впускного клапана, увеличенное на 0,6 мм | |
| 50 | 4***0 | Седло вставное выпускного клапана | |
| 50 | 4***Р | Седло вставное выпускного клапана, увеличенное на 0,6 мм | |
| 51 | 3***0 | Клапан впускной | |
| 52 | 2***2 | Клапан выпускной в сборе | |
| 53 | 4***0 | Ось коромысел впускных клапанов в сборе |
