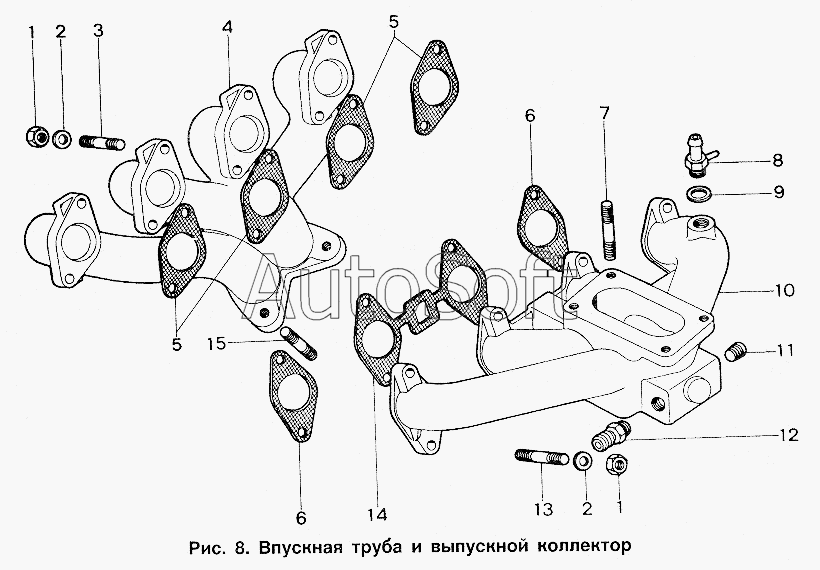

Каталог запасных частей к технике: ИЖ 2717 (2004). Впускная труба и выпускной коллектор
/8.gif)
1
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 248.1008014 | 2***4 | Труба впускная в оборе | |
| 412-1008022 | 4***2 | Коллектор выпускной в сборе | |
| 412-1008036-10 | 4***0 | Прокладка выпускного коллектора толщиной 1,5 мм | |
| 1 | 2***9 | Гайка М8х1 | |
| 2 | 2***9 | Шайба 8 | |
| 3 | 3***9 | Шпилька М8х1х28 | |
| 4 | 4***5 | Коллектор выпускной | |
| 5 | 4***6 | Прокладка выпускного коллектора толщиной 1,75 мм | |
| 6 | 4***9 | Прокладка впускной трубы крайняя | |
| 7 | 3***9 | Шпилька М8х1х46 | |
| 8 | 2***0 | Штуцер | |
| 9 | 3***0 | Шайба 12,5 | |
| 10 | 2***5 | Труба впускная | |
| 11 | 3***4 | Пробка К3/8" | |
| 12 | 4***2 | Ниппель К 3/8" | |
| 13 | 3***9 | Шпилька М8х1х28 | |
| 14 | 4***8 | Прокладка впускной трубы средняя | |
| 15 | 3***9 | Шпилька М10х1х34 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
