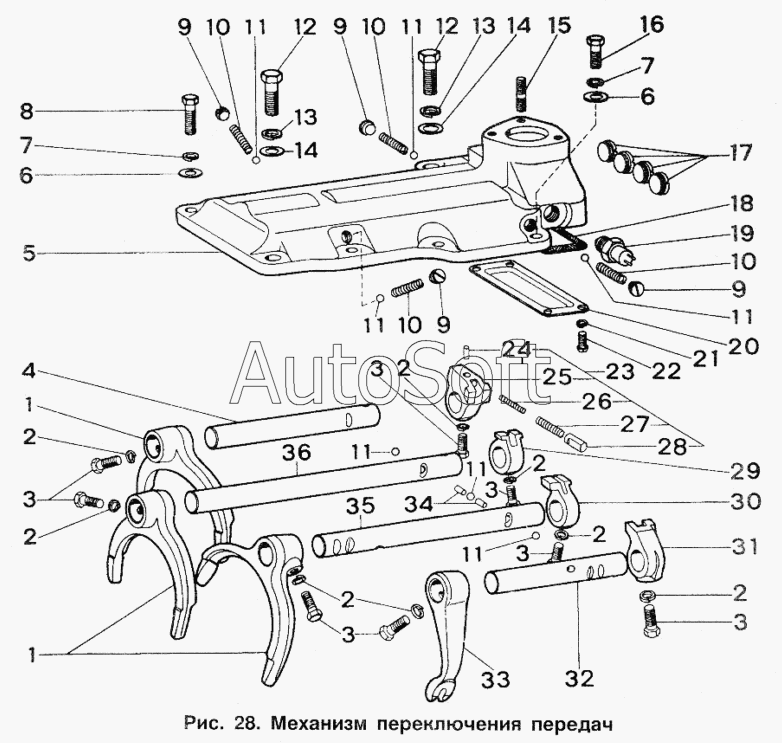

Каталог запасных частей к технике: ИЖ 2717 (2004). Механизм переключения коробки передач
/45.gif)
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
11
11
11
11
11
11
11
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
6
7
7
8
9
9
9
9
10
10
10
10
1
1
12
12
13
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Вилка переключения передач | |
| 2 | 4***5 | Шайба 6Т | |
| 3 | 2***0 | Болт стопорный | |
| 4 | 2***0 | Шток первой и второй передач | |
| 5 | 2***6 | Крышка верхняя | |
| 6 | 4***6 | Шайба 8 | |
| 7 | 4***6 | Шайба 8Л | |
| 8 | 4***5 | Болт М8Х28 | |
| 9 | 2***9 | Пробка фиксатора | |
| 10 | 2***1 | Пружина фиксатора | |
| 11 | 4***1 | Шарик Б7, 938-100 ГОСТ 3722-81 | |
| 12 | 2***9 | Болт установочный | |
| 13 | 4***7 | Шайба 10Л | |
| 14 | 4***7 | Шайба 10 | |
| 15 | 3***9 | Шпилька М6Х18 | |
| 16 | 4***3 | Болт М8Х22 | |
| 17 | 2***6 | Пробка штоков | |
| 18 | 2***3 | Прокладка крышки | |
| 19 | 2***0 | Выключатель света заднего хода | |
| 19 | В***8 | Выключатель света заднего хода | |
| 20 | 2***2 | Крышка нижняя | |
| 21 | 4***4 | Шайба 5Л | |
| 22 | 4***9 | Винт М5Х10 | |
| 23 | 2***5 | Головка штока первой и второй передач | |
| 24 | 4***0 | Ролик 3х11,8 | |
| 25 | 2***6 | Головка штока | |
| 26 | 2***9 | Пружина малая | |
| 27 | 2***8 | Пружина большая | |
| 28 | 2***7 | Плунжер головки | |
| 29 | 2***1 | Головка штока третьей и четвертой передач | |
| 30 | 2***5 | Головка штока пятой передачи | |
| 31 | 2***7 | Головка штока заднего хода | |
| 32 | 2***5 | Шток заднего хода | |
| 33 | 2***2 | Вилка включения заднего хода | |
| 34 | 2***5 | Толкатель | |
| 35 | 2***4 | Шток пятой передачи | |
| 36 | 2***1 | Шток третьей и четвертой передач | |
| 37 | 2***8 | Прокладка регулировочная |
