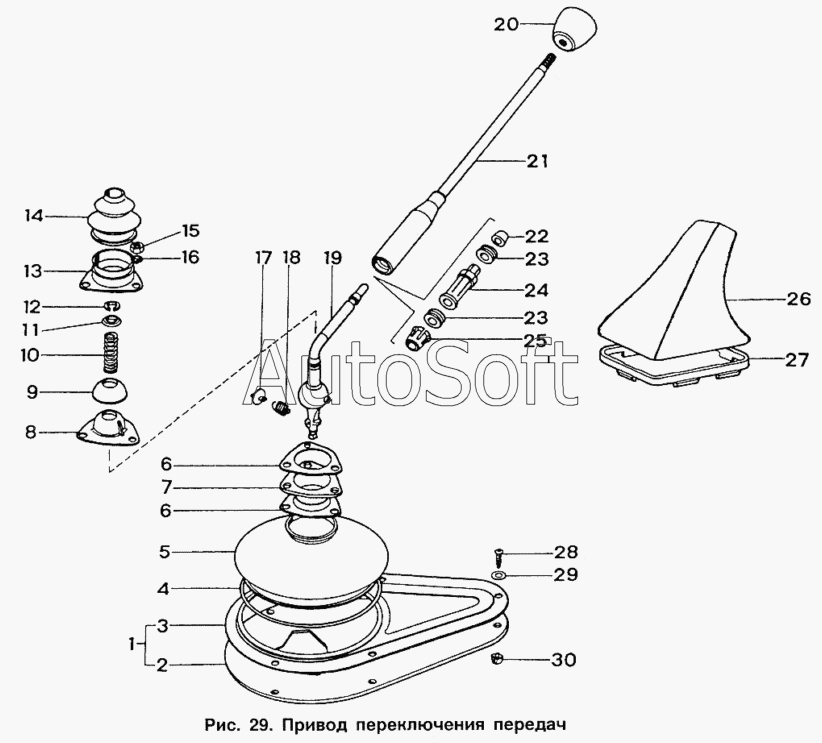

Каталог запасных частей к технике: ИЖ 2717 (2004). Привод переключения передач
/46.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Крышка | |
| 2 | 2***4 | Прокладка | |
| 3 | 2***2 | Крышка защитная | |
| 4 | 2***2 | Хомут чехла нижний | |
| 5 | 2***1 | Чехол изолирующий | |
| 6 | 2***3 | Прокладка шаровой опоры | |
| 7 | 2***5 | Чашка направляющая | |
| 8 | 2***1 | Опора шаровая | |
| 9 | 2***4 | Шайба сферическая | |
| 10 | 2***6 | Пружина рычага | |
| 11 | 2***5 | Шайба опорная | |
| 12 | 2***2 | Кольцо стопорное | |
| 13 | 2***2 | Фланец крепления чехла | |
| 14 | 2***6 | Чехол рычага | |
| 15 | 4***4 | Гайка М6 | |
| 16 | 4***5 | Шайба 6Т | |
| 17 | 2***1 | Скоба оттяжной пружины | |
| 18 | 2***0 | Пружина оттяжная | |
| 19 | 2***2 | Рычаг переключения передач | |
| 20 | 2***8 | Рукоятка рычага управления | |
| 21 | 2***1 | Стержень рычага | |
| 22 | 2***5 | Подушка упорная | |
| 23 | 2***7 | Втулка демпфера | |
| 24 | 2***9 | Втулка дистанционная | |
| 25 | 2***1 | Втулка запорная | |
| 26 | 2***0 | Чехол рычага КП | |
| 27 | 2***0 | Рамка | |
| 28 | 4***7 | Винт 5х16 | |
| 29 | 2***9 | Шайба 5 | |
| 30 | 2***4 | Гайка |
