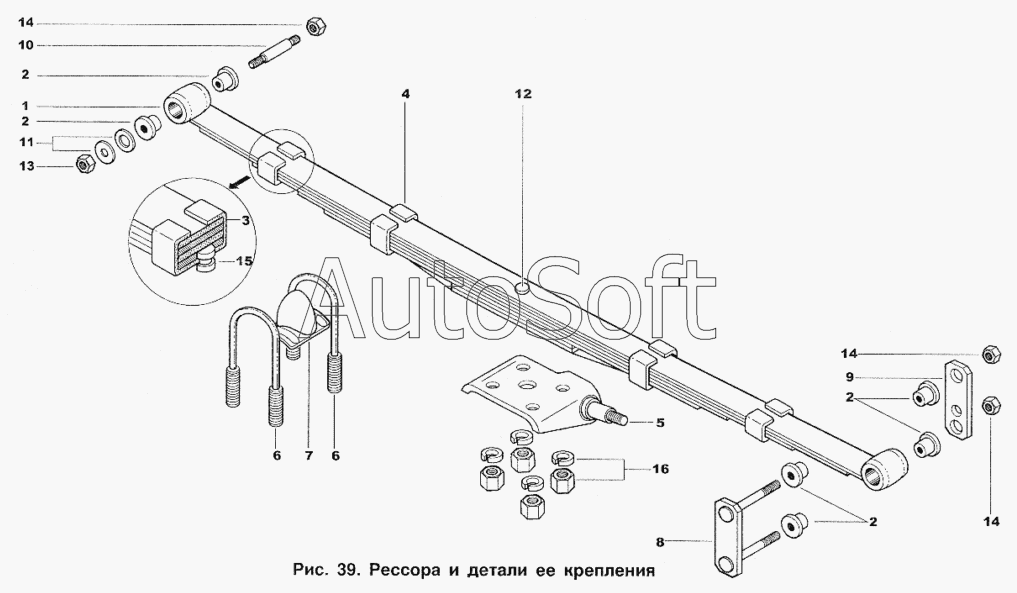

Каталог запасных частей к технике: ИЖ 2717 (2004). Рессора задней подвески и детали ее крепления
/63.gif)
1
2
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Рессора задняя в сборе | |
| 2 | 4***8 | Втулка ушек рессоры | |
| 3 | 4***4 | Хомут четвертого листа рессоры | |
| 4 | 4***7 | Хомут седьмого листа | |
| 5 | 2***0 | Накладка стремянок правая | |
| 5 | 2***1 | Накладка стремянок левая | |
| 6 | 2***8 | Стремянка | |
| 7 | 2***2 | Буфер рессоры | |
| 8 | 4***8 | Щека серьги наружная | |
| 9 | 4***7 | Щека серьги внутренняя | |
| 10 | 4***7 | Палец переднего кронштейна | |
| 11 | 4***0 | Шайба сферическая | |
| 12 | 2***2 | Болт М8 | |
| 13 | 2***9 | Гайка М12х1,25 | |
| 14 | 4***0 | Гайка М12х1,25 | |
| 15 | 2***9 | Заклепка 8х12 | |
| 16 | 2***9 | Гайка М12х1,25 |
