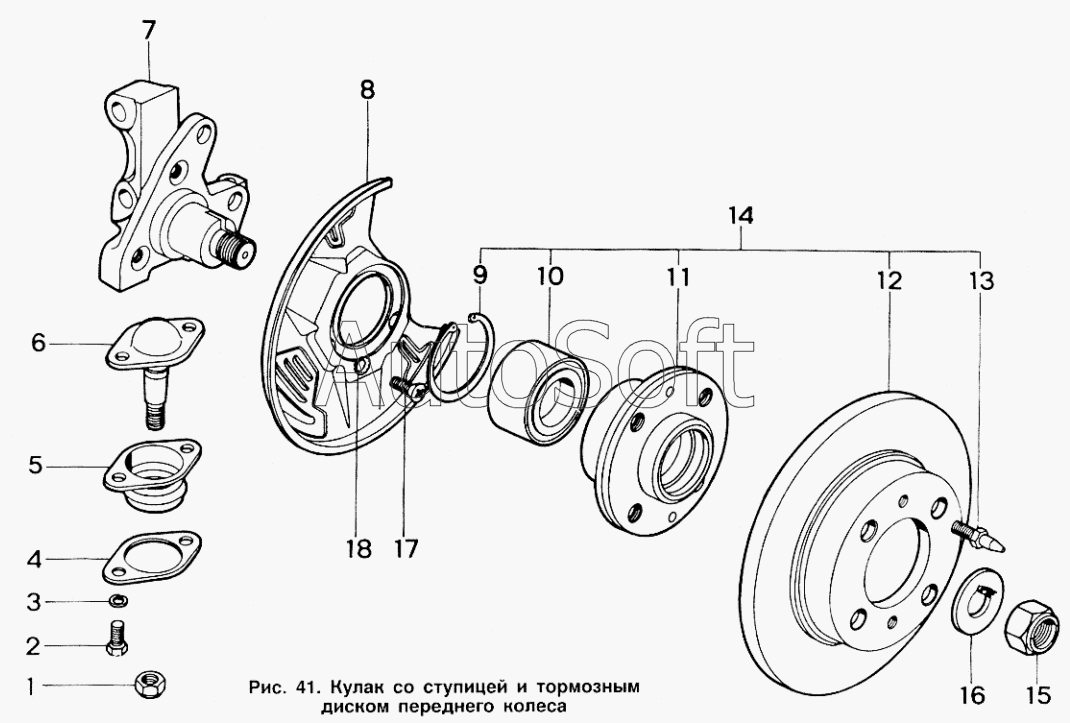

Каталог запасных частей к технике: ИЖ 2717 (2004). Кулак поворотный со ступицей и тормозным диском переднего колеса
/65.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-3001014 | 2***4 | Кулак поворотный правый | |
| 2126-3103004-05 | 2***5 | Кулак со ступицей и тормозным диском правый | |
| 2126-3103005-05 | 2***5 | Кулак со ступицей и тормозным диском левый | |
| 1 | 4***0 | Гайка М12х1,25 | |
| 2 | 4***8 | Болт М10Х 1,25х25 | |
| 3 | 4***7 | Шайба 10 ОТ | |
| 4 | 2***8 | Пластина прижимная | |
| 5 | 2***5 | Чехол защитный | |
| 6 | 2***5 | Шарнир шаровой | |
| 7 | 2***5 | Кулак поворотный левый | |
| 8 | 2***5 | Щит тормоза | |
| 9 | 2***2 | Стопорное кольцо | |
| 10 | 6***Ч | Подшипник шариковый радиально-упорный двухрядный | |
| 11 | 2***5 | Ступица переднего колеса | |
| 12 | 2***0 | Диск тормозной переднего тормоза | |
| 13 | 2***2 | Шпилька ступицы | |
| 14 | 2***5 | Ступица с тормозным диском | |
| 15 | 2***4 | Гайка | |
| 16 | 2***2 | Шайба | |
| 17 | 4***9 | Винт 2М6 | |
| 18 | 4***4 | Шайба 6 |
