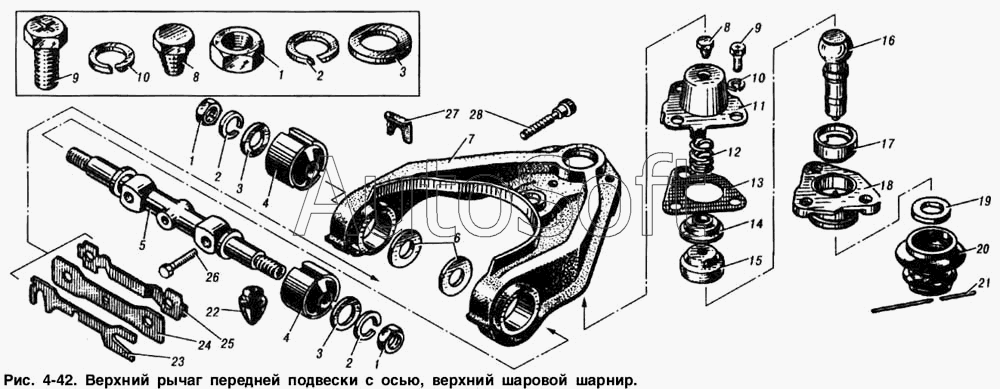

Каталог запасных частей к технике: ИЖ 2715 (1999). Верхний рычаг передней подвески с осью, верхний шаровой шарнир
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-2904098-10 | 4***0 | Рычаг верхний правый в сборе | |
| 403-2904099-10 | 4***0 | Рычаг верхний левый в сборе | |
| 403-2904199-Р1 | 4***1 | Шаровой шарнир стойки передней подвески (комплект) | |
| 403-2904219 | 4***9 | Прокладка регулировочная толщиной 0,6 мм | |
| 408-2904100 | 4***0 | Рычаг верхний правый | |
| 408-2904129 | 4***9 | Прокладка регулировочная толщиной 0,8 мм | |
| 408-2904133 | 4***3 | Скоба регулировочная толщиной 0,8 мм | |
| 1 | 2***9 | Гайка М12х1,25 | |
| 2 | 2***9 | Шайба 12 пружинная | |
| 3 | 2***9 | Шайба 12 | |
| 4 | 4***6 | Сайлент-блок | |
| 5 | 4***2 | Ось верхнего рычага | |
| 6 | 3***9 | Шайба упорная | |
| 7 | 4***1 | Рычаг верхний левый | |
| 8 | 2***9 | Пробка КГ 1/8" | |
| 9 | 3***9 | Болт М8х1х18 | |
| 10 | 2***9 | Шайба 8 пружинная | |
| 11 | 4***6 | Крышка шарового шарнира | |
| 12 | 4***5 | Пружина шарнира | |
| 13 | 4***8 | Прокладка регулировочная толщиной 0,2 мм | |
| 14 | 4***2 | Обойма нажимного вкладыша | |
| 15 | 4***0 | Вкладыш нажимной | |
| 16 | 4***8 | Палец шаровой | |
| 17 | 4***6 | Вкладыш корпуса | |
| 18 | 4***2 | Корпус шарового шарнира | |
| 19 | 4***0 | Прижим чехла шарнира | |
| 20 | 2***6 | Чехол грязезащитный | |
| 21 | 4***8 | Шплинт 1,2х175 | |
| 22 | 4***А | Буфер отдачи | |
| 23 | 4***7 | Прокладка регулировочная толщиной 1,5 мм | |
| 24 | 4***0 | Колодка | |
| 25 | 4***2 | Пластина стопорная | |
| 26 | 2***9 | Болт М6х35 | |
| 27 | 4***1 | Скоба регулировочная толщиной 1,5 мм | |
| 28 | 3***9 | Болт М12х1,25х60 |
