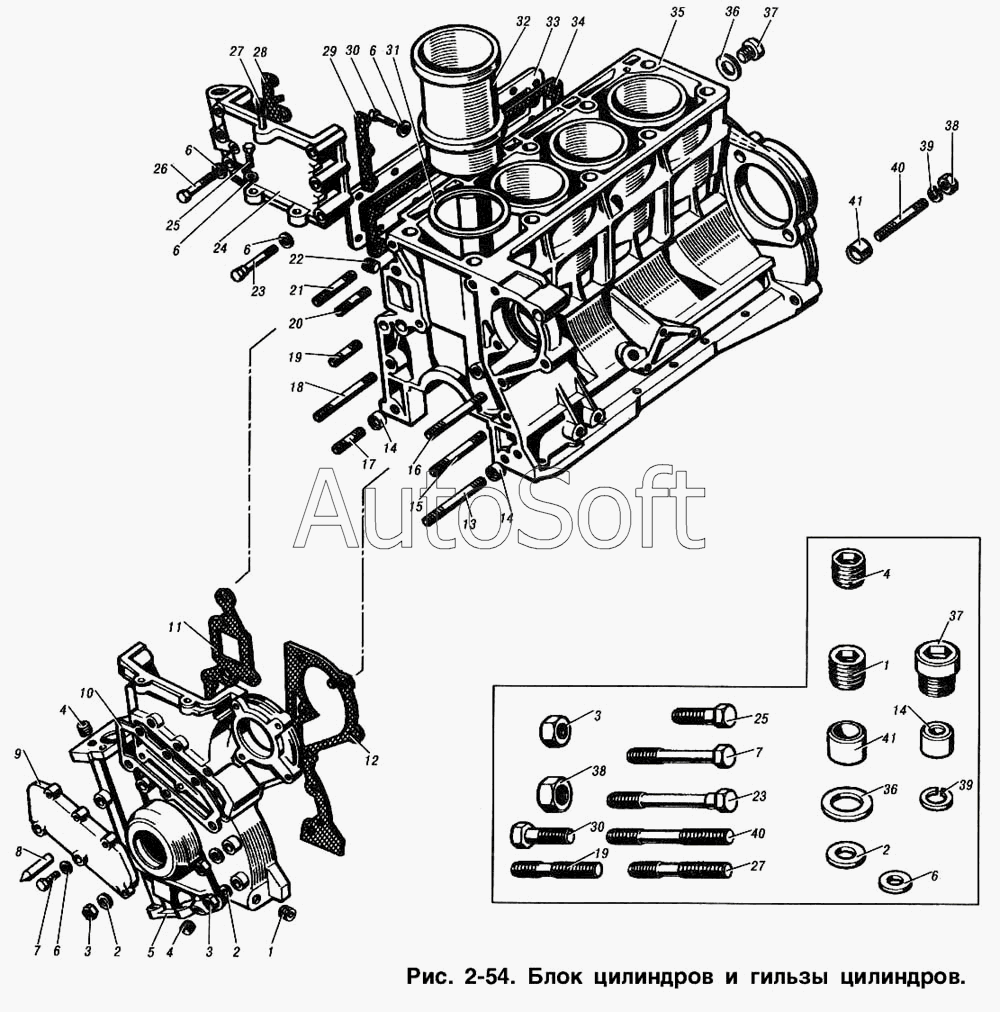

Каталог запасных частей к технике: ИЖ 2715 (1999). Блок цилиндров и гильзы цилиндров
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1002054 | 4***4 | Крышка распределительных звездочек верхняя | |
| 1 | 3***4 | Пробка К3/8" | |
| 2 | 2***9 | Шайба 8 | |
| 3 | 2***9 | Гайка М8х1 | |
| 4 | 3***3 | Пробка К1/4" | |
| 5 | 4***0 | Крышка распределительных звездочек нижняя | |
| 6 | 2***9 | Шайба 6 | |
| 7 | 2***9 | Болт М6х25 | |
| 8 | 3***9 | Штифт 7х27 | |
| 9 | 4***Б | Крышка водяного канала | |
| 10 | 4***Б | Прокладка крышки водяного канала | |
| 11 | 4***1 | Прокладка нижней крышки правая | |
| 12 | 4***0 | Прокладка нижней крышки левая | |
| 13 | 3***9 | Шпилька М8х80 | |
| 14 | 3***0 | Штифт 12х11 | |
| 15 | 3***9 | Шпилька М8х70 | |
| 16 | 3***9 | Шпилька М8х75 | |
| 17 | 3***9 | Шпилька М8х35 | |
| 18 | 3***9 | Шпилька М8х85 | |
| 19 | 3***9 | Шпилька М8х25 | |
| 20 | 3***9 | Шпилька М8х1х28 | |
| 21 | 3***9 | Шпилька М8х1х46 | |
| 22 | 3***3 | Пробка К1/4" | |
| 23 | 2***9 | Болт М6х60 | |
| 24 | 4***2 | Крышка распределительных звездочек верхняя в сборе | |
| 25 | 2***9 | Болт М6х30 | |
| 26 | 2***9 | Болт М6х50 | |
| 27 | 3***9 | Шпилька М6х38 | |
| 28 | 4***6 | Прокладка верхней крышки правая | |
| 29 | 4***5 | Прокладка верхней крышки левая | |
| 30 | 2***9 | Болт М6х14 | |
| 31 | 4***4 | Прокладка гильзы цилиндра | |
| 32 | 4***1 | Гильза цилиндра | |
| 33 | 4***4 | Крышка люка водяной рубашки | |
| 34 | 4***5 | Прокладка крышки | |
| 35 | 4***0 | Блок цилиндров | |
| 36 | 3***3 | Шайба 27 | |
| 37 | 3***5 | Пробка М27х1,5 | |
| 38 | 2***9 | Гайка М10х1,25 | |
| 39 | 2***9 | Шайба 10 пружинная | |
| 40 | 3***9 | Шпилька М10х1,25х70 | |
| 41 | 3***1 | Штифт диам. 16,5х15 |
