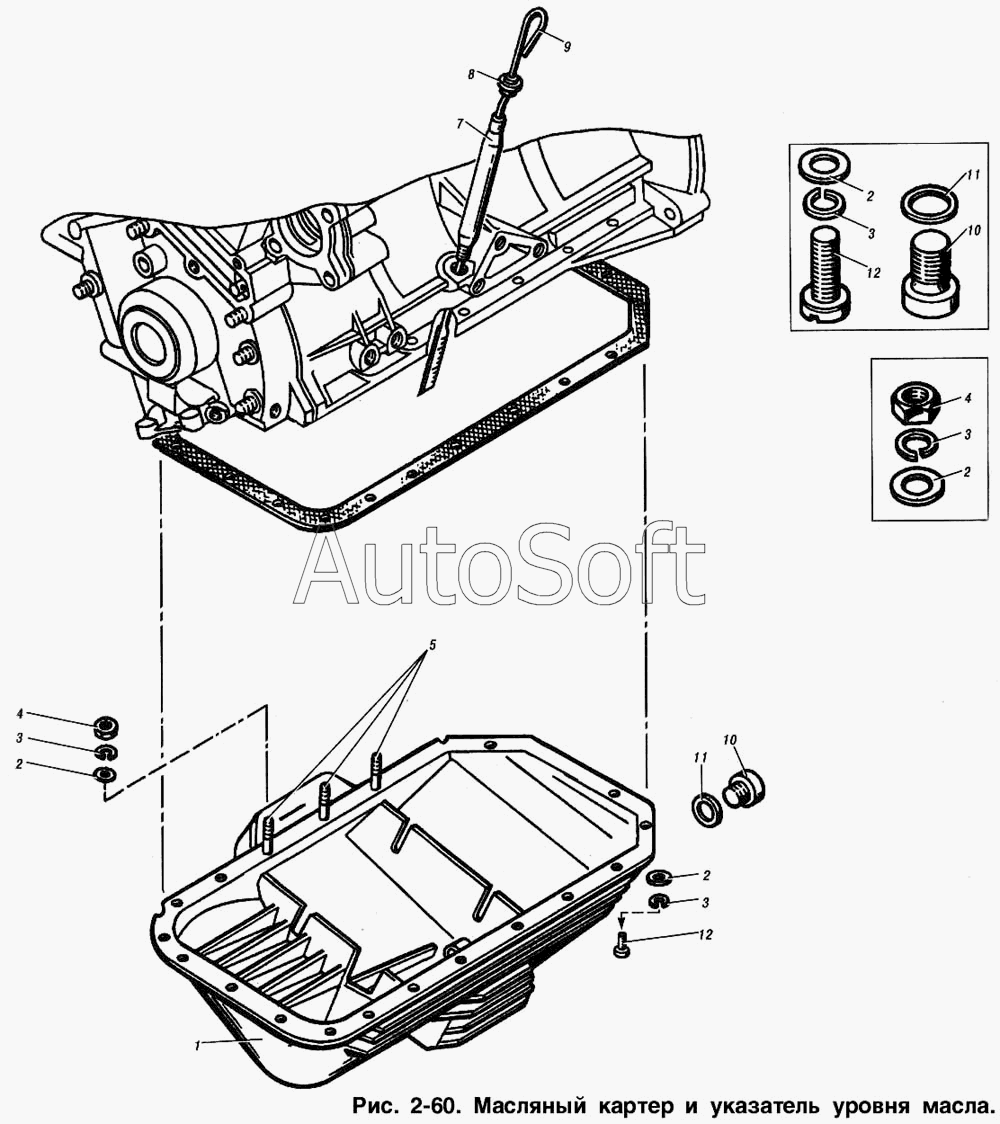

Каталог запасных частей к технике: ИЖ 2715 (1999). Масляный картер и указатель уровня масла
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***Б | Картер масляный в сборе | |
| 2 | 2***9 | Шайба 6 | |
| 3 | 2***9 | Шайба 6 пружинная | |
| 4 | 2***9 | Гайка М6 | |
| 5 | 3***9 | Шпилька М6х27 | |
| 6 | 4***1 | Прокладка масляного картера | |
| 7 | 4***1 | Трубка указателя | |
| 8 | 4***7 | Кольцо уплотнительное | |
| 9 | 4***0 | Указатель уровня масла в сборе | |
| 10 | 3***9 | Пробка М18х1,5 | |
| 11 | 3***5 | Шайба 18,5 уплотнительная | |
| 12 | 2***9 | Винт М6х22 |
