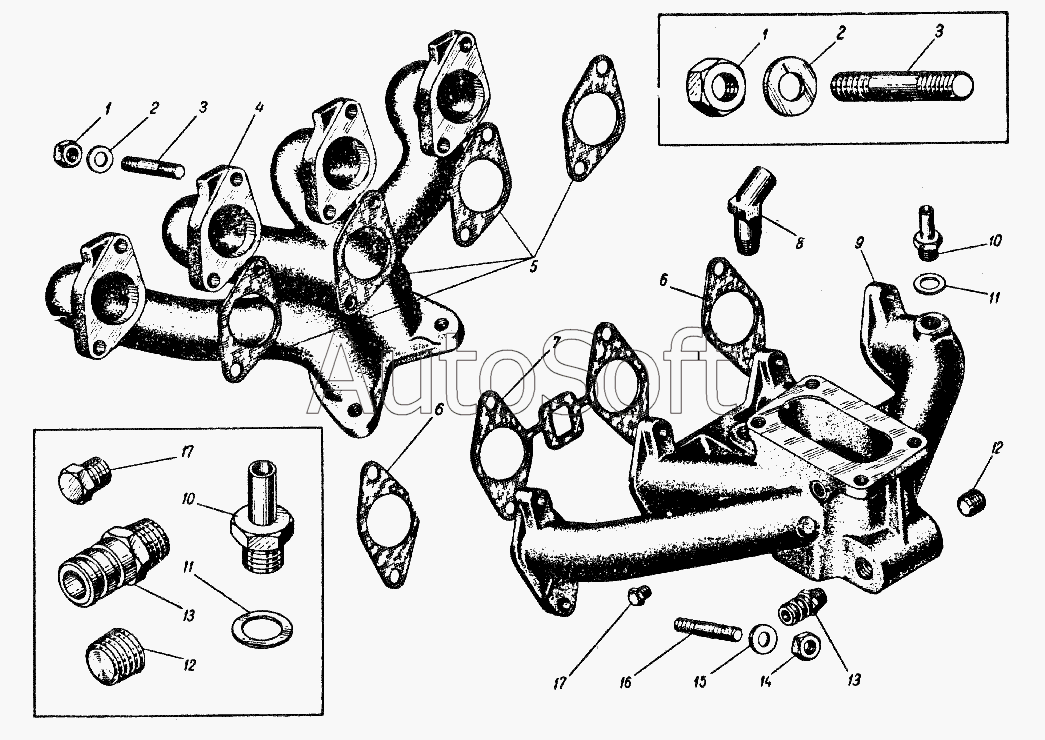

Каталог запасных частей к технике: ИЖ 427 (1995). Впускной и выпускной трубопроводы
1
1
2
2
3
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 365160-П | 3***П | Шайба уплотнительная | |
| 366724-П15 | 3***5 | Пробка | |
| 412-1008014 | 4***4 | Труба впускная в сборе | |
| 1 | 3***П | Гайка | |
| 2 | 2***9 | Шайба | |
| 3 | 3***9 | Шпилька крепления выпускной трубы к головке блока цилиндров | |
| 4 | 4***5 | Коллектор выпускной | |
| 5 | 4***6 | Прокладка выпускного коллектора толщиной 1,75 мм | |
| 6 | 4***9 | Прокладка впускной трубы крайняя | |
| 7 | 4***8 | Прокладка впускной трубы средняя | |
| 8 | 4***5 | Угольник подсоединения крана | |
| 9 | 4***5 | Труба впускная | |
| 10 | 4***0 | Штуцер для присоединения гибкого шланга на впускном трубопроводе | |
| 11 | 3***П | Шайба уплотнительная | |
| 12 | 2***9 | Заглушка отверстия | |
| 13 | 4***2 | Ниппель К 3/8" | |
| 14 | 2***9 | Гайка | |
| 15 | 2***9 | Шайба | |
| 16 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 17 | 3***П | Заглушка |
