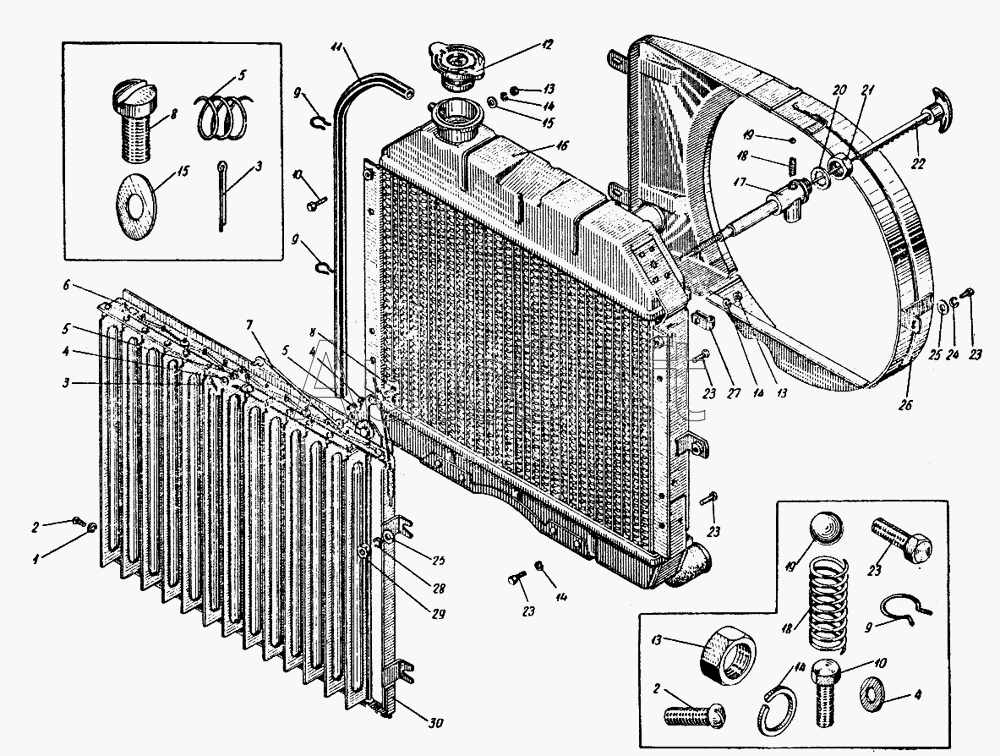

Каталог запасных частей к технике: ИЖ 434 (1995). Радиатор (с пробкой горловины) и детали его крепления к раме и кузову
23
23
16
17
18
18
19
19
20
21
22
23
23
23
23
23
15
15
24
25
25
26
27
28
29
30
6
1
2
2
3
3
4
4
4
5
5
5
7
8
8
9
9
9
10
10
11
12
13
13
13
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 365037-П | 3***П | Шайба пластины жалюзи радиатора | |
| 400-1108119 | 4***9 | Втулка тяги | |
| 407-1310054 | 4***4 | Пластина жалюзи радиатора в сборе | |
| 408П-1310083-Б | 4***Б | Ручка управления жалюзи радиатора с тягой в сборе | |
| 408П-1310100-Б | 4***Б | Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяги в сборе | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 2***П | Винт крепления рамки жалюзи | |
| 3 | 2***П | Шплинт разводной | |
| 4 | 2***П | Шайба | |
| 5 | 4***5 | Пружина | |
| 6 | 4***0 | Жалюзи радиатора в сборе | |
| 7 | 4***5 | Тяга планки привода жалюзи радиатора в сборе | |
| 8 | 2***8 | Винт крепления тяги к муфте рычага | |
| 9 | 4***8 | Скоба крепления сливной трубки | |
| 10 | 2***9 | Болт крепления бензинового бака к основанию пола | |
| 11 | 4***3 | Трубка сливная | |
| 12 | 4***0 | Пробка радиатора в сборе | |
| 13 | 2***9 | Гайка | |
| 14 | 2***9 | Шайба пружинная | |
| 15 | 2***9 | Шайба увеличенная | |
| 16 | 4***8 | Радиатор с каркасом, со сливной трубкой и пробкой горловины в сборе | |
| 17 | 4***0 | Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяга в сборе | |
| 18 | 4***4 | Пружина фиксатора ручки управления жалюзи радиатора | |
| 19 | 2***П | Шарик салазок переднего сиденья | |
| 20 | 2***2 | Шайба пружинная с внутренним зубом | |
| 21 | 2***9 | Гайка крепления ручки управления жалюзи радиатора к кронштейну | |
| 22 | 4***3 | Ручка управления жалюзи радиатора с тягой в сборе | |
| 23 | 2***9 | Болт крепления панели приборов к боковой внутренней панели ветрового окна | |
| 23 | 2***9 | Болт крепления панели приборов к боковой внутренней панели ветрового окна | |
| 23 | 2***9 | Болт крепления панели приборов к боковой внутренней панели ветрового окна | |
| 24 | 2***9 | Шайба пружинная | |
| 25 | 2***9 | Шайба | |
| 25 | 2***9 | Шайба | |
| 26 | 4***0 | Кожух вентилятора в сборе | |
| 27 | 4***5 | Держатель (зажим) оболочки тяги управления жалюзи радиатора | |
| 28 | 2***9 | Шайба пружинная | |
| 29 | 2***9 | Гайка | |
| 30 | 4***3 | Рамка жалюзи радиатора в сборе |
