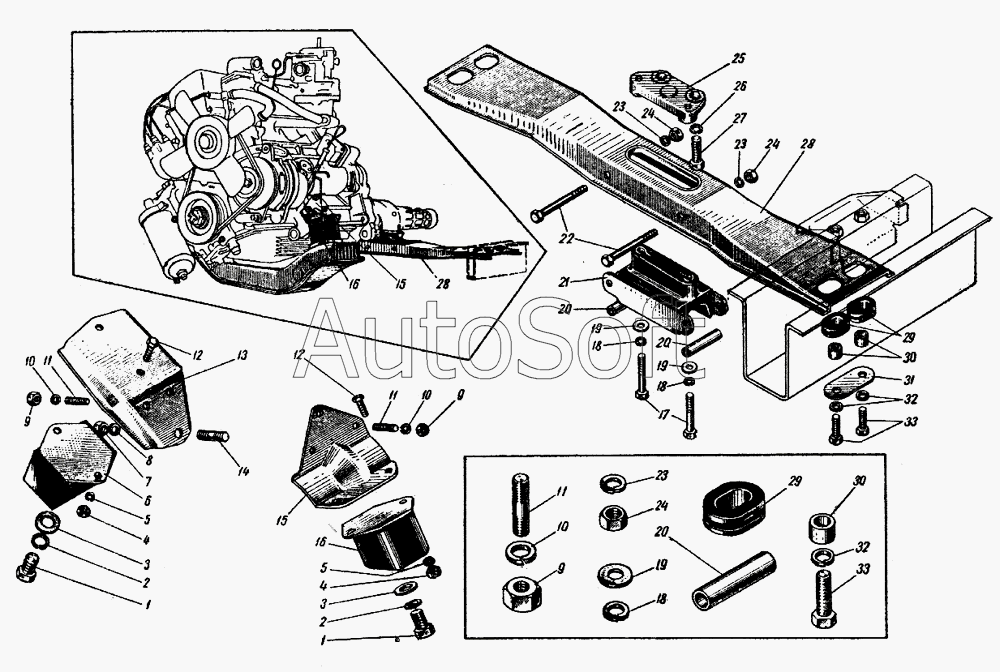

Каталог запасных частей к технике: ИЖ 434 (1995). Детали крепления силового агрегата
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
9
10
10
10
11
11
11
12
12
13
14
15
15
16
16
17
18
18
18
19
19
19
20
20
20
21
22
23
23
23
24
24
24
25
26
27
28
28
29
29
30
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт крепления левой подушки передней опоры двигателя к поперечине № 2 рамы | |
| 1 | 2***9 | Болт крепления левой подушки передней опоры двигателя к поперечине № 2 рамы | |
| 2 | 2***9 | Шайба пружинная | |
| 2 | 2***9 | Шайба пружинная | |
| 3 | 2***9 | Шайба | |
| 3 | 2***9 | Шайба | |
| 4 | 2***9 | Гайка | |
| 4 | 2***9 | Гайка | |
| 5 | 2***9 | Шайба пружинная | |
| 5 | 2***9 | Шайба пружинная | |
| 6 | 4***0 | Подушка передней опоры правая | |
| 7 | 2***9 | Гайка | |
| 8 | 2***9 | Шайба пружинная | |
| 9 | 2***9 | Гайка | |
| 10 | 2***9 | Шайба пружинная | |
| 11 | 3***9 | Шпилька крепления кронштейна передней опоры | |
| 12 | 2***9 | Болт крепления ограничителя открытия нижней двери задка к двери | |
| 12 | 2***9 | Болт крепления ограничителя открытия нижней двери задка к двери | |
| 13 | 4***6 | Кронштейн передней опоры правый | |
| 14 | 3***9 | Шпилька крепления кронштейна передней опоры | |
| 15 | 4***Б | Кронштейн передней опоры двигателя, левый | |
| 16 | 4***Б | Подушка передней опоры левая | |
| 17 | 2***9 | Болт крепления подушки к кронштейну задней опоры двигателя | |
| 18 | 2***9 | Шайба пружинная | |
| 19 | 2***9 | Шайба | |
| 20 | 4***0 | Втулка распорная | |
| 21 | 4***Б | Подушка задней опоры двигателя в сборе | |
| 22 | 2***9 | Болт крепления подушки к поперечине задней опоры двигателя | |
| 23 | 2***9 | Шайба пружинная | |
| 24 | 2***9 | Гайка | |
| 25 | 4***2 | Кронштейн задней опоры двигателя | |
| 26 | 2***5 | Шайба пружинная | |
| 27 | 2***9 | Болт крепления | |
| 28 | 4***1 | Поперечина задней опоры двигателя | |
| 29 | 4***2 | Прокладка поперечины задней опоры двигателя | |
| 30 | 4***6 | Втулка поперечины задней опоры двигателя, распорная | |
| 31 | 4***4 | Пластина поперечины задней опоры двигателя | |
| 32 | 2***9 | Шайба пружинная | |
| 33 | 2***9 | Болт крепления |
