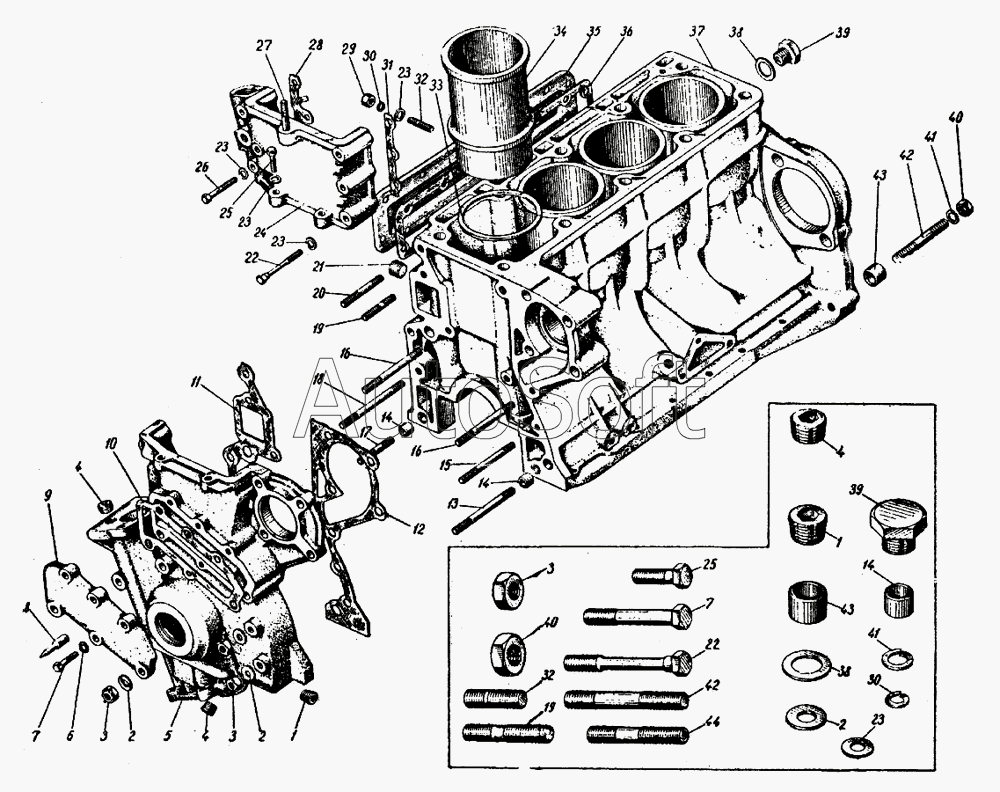

Каталог запасных частей к технике: ИЖ 434 (1995). Блок и гильзы цилиндров двигателя
1
1
2
2
2
3
3
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
14
14
15
16
16
17
18
19
19
20
21
22
22
23
23
23
23
23
23
23
23
23
24
25
25
26
27
28
29
30
30
31
32
32
33
34
35
36
37
38
38
39
39
40
40
41
41
42
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1002068 | 4***8 | Кольцо масляного канала, уплотнительное | |
| 1 | 3***П | Заглушка | |
| 2 | 2***9 | Шайба | |
| 3 | 2***9 | Гайка | |
| 4 | 3***П | Заглушка | |
| 5 | 4***Б | Крышка распределительных звездочек в сборе, нижняя | |
| 6 | 2***9 | Шайба | |
| 7 | 2***9 | Болт крепления крышки водяного канала | |
| 8 | 3***9 | Штифт установки зажигания | |
| 9 | 4***Б | Крышка водяного канала | |
| 10 | 4***Б | Прокладка крышки водяного канала | |
| 11 | 4***Б | Прокладка нижней крышки распределительных звездочек, правая | |
| 12 | 4***3 | Прокладка нижней крышки распределительных звездочек, левая | |
| 13 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 14 | 3***П | Штифт трубчатый, установочный | |
| 15 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 16 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 17 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 18 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 19 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 20 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров | |
| 21 | 3***П | Заглушка | |
| 22 | 2***9 | Болт крепления верхней крышки к головке блока | |
| 23 | 2***9 | Шайба | |
| 23 | 2***9 | Шайба | |
| 23 | 2***9 | Шайба | |
| 24 | 4***2 | Крышка распределительных звездочек верхняя в сборе | |
| 25 | 2***9 | Болт крепления верхней и нижней крышек | |
| 26 | 2***9 | Болт крепления верхней крышки к головке блока | |
| 27 | 3***9 | Шпилька крепления крышки клапанного механизма к головке блока цилиндров | |
| 28 | 4***6 | Прокладка верхней крышки правая | |
| 29 | 2***9 | Гайка | |
| 30 | 2***9 | Шайба пружинная | |
| 31 | 4***5 | Прокладка верхней крышки левая | |
| 32 | 3***9 | Шпилька крепления крышки люка водяной рубашки к блоку цилиндров | |
| 33 | 4***4 | Прокладка гильзы цилиндра | |
| 34 | 4***1 | Гильза цилиндра | |
| 35 | 4***4 | Крышка люка водяной рубашки | |
| 36 | 4***5 | Прокладка крышки | |
| 37 | 4***В | Блок цилиндров в сборе | |
| 38 | 3***П | Шайба заглушки главной масляной магистрали (канала) | |
| 39 | 3***П | Заглушка (резьбовая пробка) главной масляной магистрали (канала) | |
| 40 | 3***П | Штифт трубчатый, установочный | |
| 41 | 2***9 | Шайба пружинная | |
| 42 | 3***9 | Шпилька крепления картера | |
| 43 | 3***2 | Штифт установочный | |
| 44 | 3***9 | Шпилька крепления нижней крышки распределительных звездочек к блоку цилиндров |
