Каталог запасных частей к технике: АЗЛК Москвич-400-420. Управление ручным тормозом
39
24
25
26
26
27
28
29
30
30
31
32
32
32
33
33
34
34
35
35
36
37
38
23
23
40
41
42
43
44
45
46
46
47
47
48
49
49
50
51
51
52
52
53
53
8
1
2
3
4
5
6
7
9
10
11
11
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22

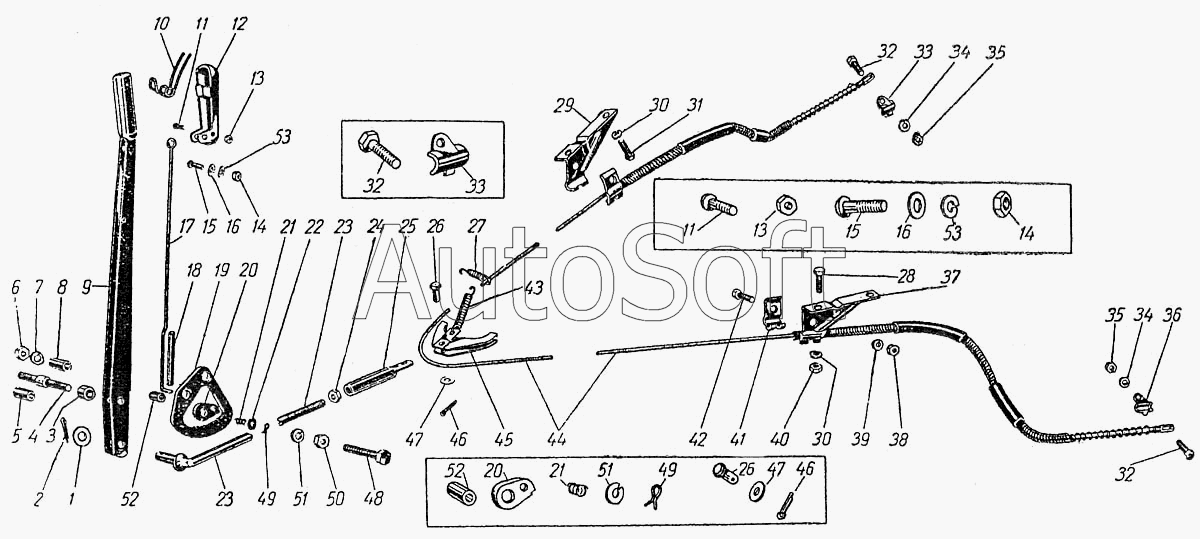

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-3508015 | 4***5 | Рычаг ручного тормоза с рукояткой, собачкой, тягой собачки, сектором и тягой привода в сборе | |
| 400-3508040 | 4***0 | Тяга привода ручного тормоза с наконечником в сборе | |
| 400-3508120-А | 4***А | Трос ручного привода тормоза с оболочками и защитными втулками в сборе | |
| 400-3508150 | 4***0 | Втулка защитная оболочки троса 400-3508120 короткая | |
| 400-3508150-Б | 4***Б | Втулка защитная оболочки троса 400-3508120-А короткая | |
| 400-3508151 | 4***1 | Втулка защитная оболочки троса 400-3508120 длинная | |
| 400-3508151-Б | 4***Б | Втулка защитная оболочки троса 400-3508120-А длинная | |
| 400-3508180 | 4***0 | Зажим крепления оболочки троса ручного привода тормоза к кронштейну правый | |
| 400-3508190 | 4***0 | Рычаг разжимной ручного привода тормоза правый | |
| 1 | 3***2 | Шайба тяги привода ручного тормоза | |
| 2 | 2***П | Шплинт разводной | |
| 3 | 4***9 | Втулка сектора рычага ручного тормоза | |
| 4 | 4***2 | Ось крепления рычага ручного тормоза и сектора к кронштейну задней опоры двигателя | |
| 5 | 4***5 | Втулка распорная оси крепления рычага ручного тормоза и сектора длинная | |
| 6 | 2***2 | Гайка | |
| 7 | 2***2 | Шайба пружинная | |
| 8 | 4***5 | Втулка распорная оси крепления рычага ручного тормоза и сектора длинная | |
| 9 | 4***0 | Рычаг ручного тормоза с усилителями в сборе | |
| 10 | 4***7 | Пружина рукоятки ручного тормоза | |
| 11 | 2***2 | Винт крепления рукоятки ручного тормоза к рычагу | |
| 12 | 4***6 | Рукоятка ручного тормоза | |
| 13 | 2***2 | Гайка | |
| 14 | 2***2 | Гайка | |
| 15 | 2***2 | Винт крепления рукоятки ручного тормоза к рычагу | |
| 16 | 3***П | Шайба | |
| 17 | 4***8 | Тяга собачки рычага ручного тормоза | |
| 18 | 4***3 | Втулка защитная тяги собачки рычага ручного тормоза | |
| 19 | 4***8 | Сектор рычага ручного тормоза | |
| 20 | 4***0 | Собачка рычага ручного тормоза | |
| 21 | 4***5 | Пружина | |
| 22 | 2***П | Шайба | |
| 23 | 4***2 | Тяга привода ручного тормоза | |
| 24 | 2***2 | Гайка | |
| 25 | 4***4 | Наконечник тяги привода ручного тормоза, регулировочный | |
| 26 | 2***П | Палец уравнителя троса ручного привода тормоза | |
| 27 | 4***0 | Пружина троса ручного привода тормоза поддерживающая | |
| 28 | 2***2 | Болт | |
| 29 | 4***0 | Кронштейн крепления оболочки троса ручного привода тормоза к основанию кузова правый | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 2***2 | Болт | |
| 32 | 2***2 | Болт крепления ребра крыши к боковине кузова | |
| 33 | 4***5 | Зажим крепления оболочки троса ручного привода к щиту заднего тормоза правый | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 2***2 | Гайка | |
| 36 | 4***6 | Зажим крепления оболочки троса ручного привода к щиту заднего тормоза левый | |
| 37 | 4***2 | Кронштейн крепления оболочки троса ручного привода тормоза к основанию кузова левый | |
| 38 | 2***2 | Гайка | |
| 39 | 2***2 | Шайба пружинная | |
| 40 | 2***2 | Гайка | |
| 41 | 4***1 | Зажим крепления оболочки троса ручного привода тормоза к кронштейну левый | |
| 42 | 2***2 | Болт | |
| 43 | 4***5 | Пружина рычага педали акселератора | |
| 44 | 4***0 | Трос ручного привода тормоза с оболочками и защитными втулками в сборе | |
| 45 | 4***0 | Уравнитель троса ручного привода тормоза в сборе | |
| 46 | 2***П | Шплинт разводной | |
| 47 | 2***П | Шайба | |
| 48 | 2***2 | Болт крепления сектора рычага ручного тормоза к задней опоре двигателя | |
| 49 | 2***П | Шплинт | |
| 50 | 2***2 | Гайка | |
| 51 | 2***2 | Шайба пружинная | |
| 52 | 4***8 | Втулка распорная болта крепления сектора рычага ручного тормоза, короткая | |
| 53 | 2***2 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
