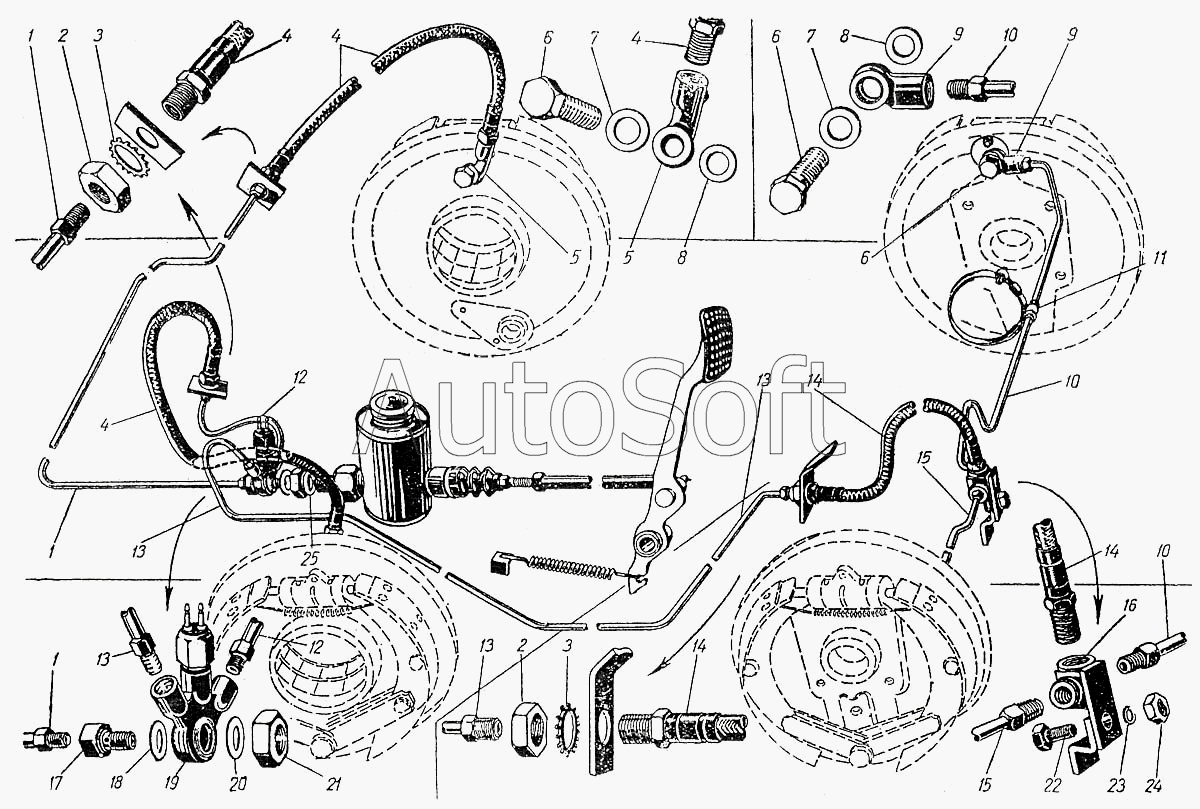

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Трубопроводы гидропривода
17
10
10
10
11
11
12
12
13
13
13
13
14
14
14
15
15
16
9
9
18
19
20
21
22
23
24
25
3
1
1
1
2
2
2
3
3
4
4
4
4
5
5
6
6
6
6
7
7
7
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1104018 | 4***8 | Прокладка скобы крепления трубки | |
| 400-1104018 | 4***8 | Прокладка скобы крепления трубки | |
| 400-3506091 | 4***1 | Тройник трубопровода к задним тормозам | |
| 400-3506115 | 4***5 | Прокладка хомута крепления трубки 400-3506100 | |
| 400-3506115 | 4***5 | Прокладка хомута крепления трубки 400-3506100 | |
| 1 | 4***0 | Трубка от тройника к правому переднему тормозу в сборе | |
| 2 | 2***8 | Гайка крепления наконечника гибкого шланга задних тормозов | |
| 2 | 2***8 | Гайка крепления наконечника гибкого шланга задних тормозов | |
| 3 | 2***2 | Шайба пружинная | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 4***1 | Шланг гибкий гидравлического привода передних и задних тормозов | |
| 5 | 4***3 | Муфта соединительная колесного цилиндра переднего тормоза правая | |
| 6 | 4***8 | Болт соединительных муфт колесных цилиндров | |
| 6 | 4***8 | Болт соединительных муфт колесных цилиндров | |
| 7 | 3***П | Шайба уплотнительная болта соединительных муфт колесных цилиндров | |
| 7 | 3***П | Шайба уплотнительная болта соединительных муфт колесных цилиндров | |
| 8 | 3***П | Шайба уплотнительная соединительных муфт колесных цилиндров | |
| 8 | 3***П | Шайба уплотнительная соединительных муфт колесных цилиндров | |
| 9 | 4***1 | Муфта соединительная колесного цилиндра заднего тормоза | |
| 10 | 4***0 | Трубка от тройника к правому заднему тормозу в сборе | |
| 11 | 3***П | Хомут крепления трубки 400-3506100 к картеру заднего моста в сборе | |
| 11 | 3***П | Хомут крепления трубки 400-3506100 к картеру заднего моста в сборе | |
| 12 | 4***0 | Трубка от тройника к левому переднему тормозу в сборе | |
| 13 | 4***0 | Трубка от тройника к шлангу задних тормозов в сборе | |
| 14 | 4***1 | Шланг гибкий задних тормозов в сборе | |
| 15 | 4***0 | Трубка от тройника к левому заднему тормозу в сборе | |
| 16 | 4***0 | Тройник трубопроводов к задним тормозам в сборе | |
| 17 | 4***4 | Болт соединительный тройника главного цилиндра тормоза | |
| 18 | 3***П | Шайба уплотнительная под болт 400-3506014 | |
| 19 | 4***1 | Тройник главного цилиндра тормоза | |
| 20 | 3***П | Шайба уплотнительная тройника главного цилиндра тормоза | |
| 21 | 2***2 | Гайка крепления главного цилиндра тормоза к раме | |
| 22 | 2***4 | Болт крепления заднего крыла к брызговику | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***4 | Гайка стремянки | |
| 25 | 2***2 | Шайба пружинная с внутренним зубом |
