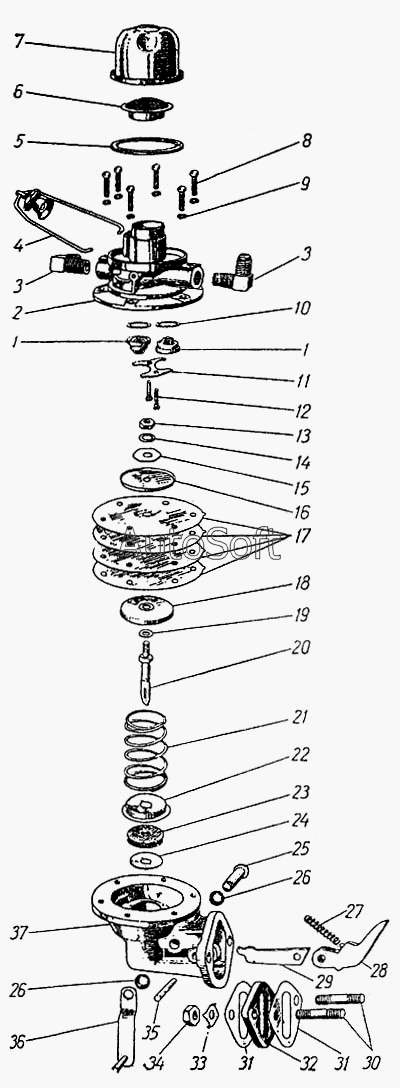

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Насос бензиновый
29
20
21
22
23
24
25
26
26
27
28
19
30
31
31
32
33
34
35
36
37
1
1
10
7
2
3
3
4
5
6
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1106010-Б | 4***Б | Насос бензиновый в сборе | |
| 400-1106140-Б | 4***Б | Диафрагма бензинового насоса в сборе | |
| 1 | 4***0 | Клапан бензинового насоса в сборе | |
| 2 | 4***Б | Головка бензинового насоса | |
| 3 | 3***2 | Угольник конечный трубки от бензонасоса к карбюратору | |
| 4 | 4***2 | Коромысло отстойника бензинового насоса в сборе | |
| 5 | 4***8 | Прокладка стакана отстойника бензинового насоса | |
| 6 | 4***5 | Фильтр бензинового насоса в сборе | |
| 7 | 4***6 | Стакан отстойника бензинового насоса | |
| 8 | 2***8 | Винт крепления тяга к соединительной оси | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 4***5 | Прокладка клапана бензинового насоса | |
| 11 | 4***6 | Держатель клапанов бензинового насоса | |
| 12 | 2***8 | Винт крепления держателя клапанов бензинового насоса | |
| 13 | 2***8 | Гайка | |
| 14 | 2***2 | Шайба пружинная зубчатая | |
| 15 | 4***Б | Шайба диафрагмы бензинового насоса предохранительная | |
| 16 | 4***Б | Шайба диафрагмы бензинового насоса верхняя | |
| 17 | 4***2 | Диафрагма бензинового насоса | |
| 18 | 4***Б | Шайба диафрагмы бензинового насоса нижняя | |
| 19 | 3***П | Шайба диафрагмы бензинового насоса уплотнительная | |
| 20 | 4***Б | Тяга диафрагмы бензинового насоса | |
| 21 | 4***А | Пружина диафрагмы бензинового насоса | |
| 22 | 4***3 | Держатель уплотнителя тяги диафрагмы бензинового насоса | |
| 23 | 4***4 | Уплотнитель тяги диафрагмы бензинового насоса | |
| 24 | 4***5 | Шайба уплотнителя тяги диафрагмы | |
| 25 | 4***Б | Валик ручного привода бензинового насоса | |
| 26 | 4***0 | Уплотнитель валика ручного привода бензинового насоса | |
| 27 | 4***8 | Пружина рычага привода бензинового насоса | |
| 28 | 4***Б | Рычаг привода бензинового насоса | |
| 29 | 4***Б | Рычаг тяги диафрагмы бензинового насоса | |
| 30 | 2***П | Шпилька крепления впускной трубы к выпускному коллектору | |
| 31 | 4***0 | Прокладка бензинового насоса к блоку цилиндров | |
| 32 | 4***5 | Прокладка бензинового насоса теплоизоляционная | |
| 33 | 3***2 | Шайба замковая | |
| 34 | 2***П | Гайка | |
| 35 | 4***Б | Ось рычага привода бензинового насоса | |
| 36 | 4***1 | Рычаг ручного привода бензинового насоса в сборе | |
| 37 | 4***4 | Корпус бензинового насоса |
