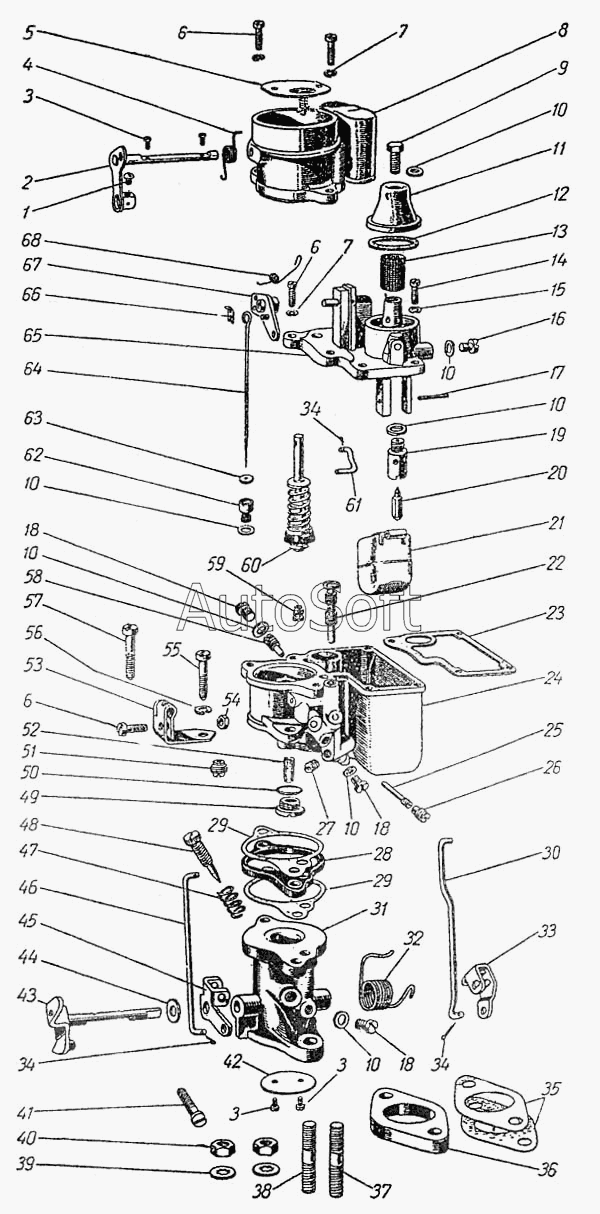

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Карбюратор
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
34
34
34
60
68
67
66
65
64
63
62
61
33
59
58
57
56
55
54
53
52
6
6
6
14
13
12
11
10
10
10
10
10
10
9
8
7
7
15
5
4
3
3
3
2
1
24
32
31
30
29
29
28
27
26
25
23
22
21
20
19
18
18
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1107010 | 4***0 | Карбюратор в сборе | |
| К-24-1107100 | К***0 | Корпус смесительной камеры в сборе | |
| К24-1107200 | К***0 | Корпус карбюратора в сборе | |
| К24-1107400 | К***0 | Корпус воздушной заслонки в сборе | |
| 1 | К***3 | Винт оси воздушной заслонки | |
| 2 | К***0 | Ось воздушной заслонки в сборе | |
| 3 | Н***0 | Винт крепления дроссельной и воздушной заслонок | |
| 4 | К***2 | Пружина рычага воздушной заслонки | |
| 5 | К***0 | Воздушная заслонка в сборе | |
| 6 | Н***1 | Винт | |
| 7 | К***2 | Шайба пружинная | |
| 8 | К***1 | Корпус воздушной заслонки | |
| 9 | К***4 | Болт колпачка фильтра | |
| 10 | Н***1 | Шайба | |
| 11 | К***5 | Колпачок фильтра | |
| 12 | К***6 | Прокладка колпачка фильтра | |
| 13 | К***4 | Фильтр | |
| 14 | К***6 | Винт крепления корпуса воздушной заслонки | |
| 15 | К***1 | Шайба пружинная | |
| 16 | К***1 | Пробка | |
| 17 | К***3 | Ось поплавка | |
| 18 | К***9 | Винт (пробка) | |
| 19 | К***1 | Корпус клапана подачи горючего | |
| 20 | К***1 | Клапан подачи горючего | |
| 21 | К***0 | Поплавок в сборе | |
| 22 | К***0 | Распылитель жиклера холостого хода | |
| 23 | К***3 | Прокладка крышки поплавковой камеры | |
| 24 | К***1 | Корпус карбюратора | |
| 25 | К***3 | Распылитель | |
| 26 | К***2 | Главный жиклер | |
| 27 | К***5 | Жиклер холостого хода | |
| 28 | К***5 | Прокладка термоизоляционная корпуса смесительной камеры | |
| 29 | К***6 | Прокладка корпуса смесительной камеры | |
| 30 | К***7 | Тяга рычага ускорительного насоса | |
| 31 | К***1 | Корпус смесительной камеры | |
| 32 | К***7 | Пружина дросселя | |
| 33 | К***6 | Рычаг привода ускорительного насоса | |
| 34 | Н***6 | Шплинт | |
| 35 | 4***5 | Прокладка карбюратора | |
| 36 | 4***3 | Прокладка карбюратора теплоизоляционная | |
| 37 | 2***2 | Шпилька крепления карбюратора к впускной трубе | |
| 38 | 3***2 | Шпилька крепления карбюратора к впускной трубе | |
| 39 | 2***2 | Шайба пружинная плоская, с внутренним зубом | |
| 40 | 2***2 | Гайка | |
| 41 | Н***8 | Винт рычага привода минимального газа | |
| 42 | К***2 | Дроссельная заслонка | |
| 43 | К***0 | Ось дроссельной заслонки в сборе | |
| 44 | Н***7 | Шайба оси дроссельной заслонки | |
| 45 | К***5 | Рычаг привода минимального газа | |
| 46 | К***9 | Тяга привода минимального газа | |
| 47 | К***4 | Пружина винта холостого хода | |
| 48 | К***3 | Винт холостого хода | |
| 49 | К***8 | Пробка канала обратного клапана | |
| 50 | Н***7 | Шайба | |
| 51 | К***0 | Клапан обратный в сборе | |
| 52 | К***7 | Фильтр канала обратного клапана | |
| 53 | К***2 | Кронштейн | |
| 54 | К***7 | Гайка | |
| 55 | Н***9 | Винт | |
| 56 | Н***3 | Шайба пружинная | |
| 57 | К***4 | Винт | |
| 58 | К***6 | Жиклер ускорительного насоса | |
| 59 | К***0 | Клапан перепускной в сборе | |
| 60 | К***0 | Поршень ускорительного насоса в сборе | |
| 61 | К***8 | Тяга штока ускорительного насоса | |
| 62 | К***4 | Жиклер мощности | |
| 63 | К***6 | Шайба иглы жиклера мощности | |
| 64 | К***5 | Игла жиклера мощности | |
| 65 | К***0 | Крышка поплавковой камеры в сборе | |
| 66 | К***7 | Замок иглы жиклера мощности | |
| 67 | К***0 | Рычаг ускорительного насоса в сборе | |
| 68 | К***4 | Пружина иглы жиклера мощности |
