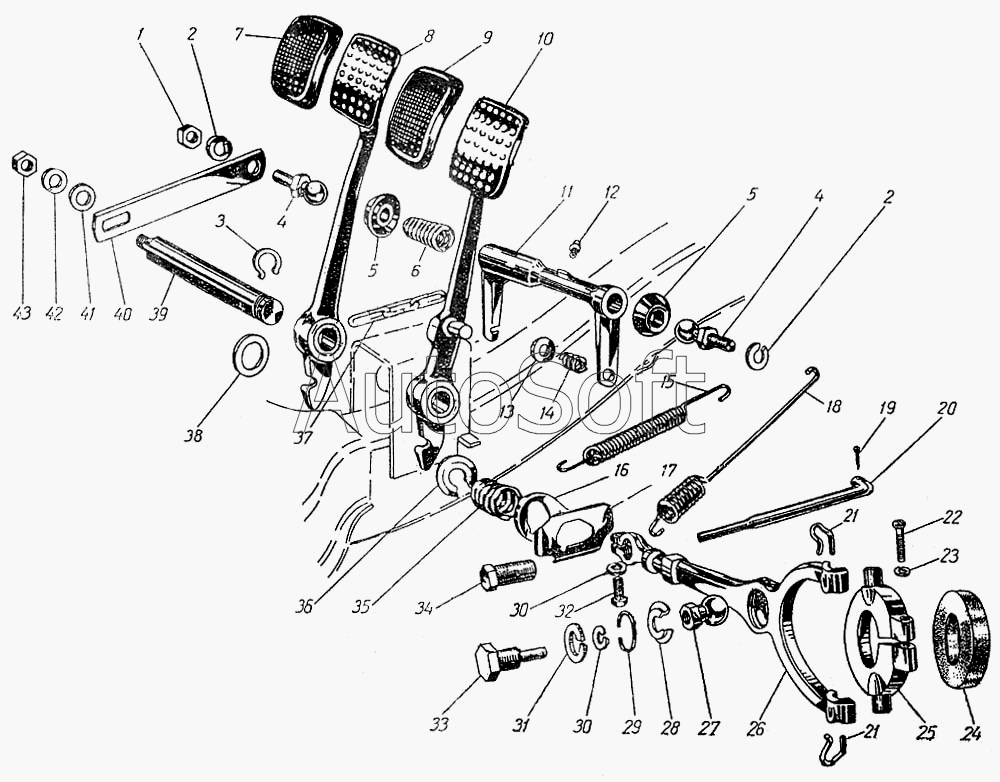

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Педаль и привод выключения сцепления. Педаль тормоза и привод
32
21
21
22
23
24
25
26
27
28
29
30
30
30
31
20
33
34
35
36
37
38
39
40
41
42
43
8
1
2
2
3
4
4
5
5
6
7
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1601200 | 4***0 | Вилка выключения сцепления в сборе | |
| 400-1602015 | 4***5 | Педаль сцепления | |
| 400-1602017 | 4***7 | Втулка педали сцепления | |
| 400-1602017 | 4***7 | Втулка педали сцепления | |
| 400-3504020 | 4***0 | Палец педали тормоза | |
| 400-3504034 | 4***4 | Стержень соединительный педали с толкателем поршня главного цилиндра тормоза в сборе | |
| 1 | 2***2 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***П | Шплинт пружинный оси педалей сцепления и тормоза | |
| 4 | 4***0 | Палец шаровой валика выключения сцепления | |
| 5 | 4***5 | Колпачок защитный шарового пальца валика выключения сцепления | |
| 6 | 4***7 | Пружина валика выключения сцепления | |
| 7 | 4***8 | Накладка педали сцепления | |
| 8 | 4***0 | Педаль сцепления в сборе с втулкой | |
| 9 | 4***5 | Накладка педали тормоза | |
| 10 | 4***9 | Педаль тормоза с пальцем и втулкой в сборе | |
| 11 | 4***5 | Валик выключения сцепления | |
| 12 | 2***8 | Пресс-масленка валика выключения сцепления | |
| 13 | 3***2 | Шайба специальная поводка валика выключения сцепления | |
| 14 | 4***3 | Пружина поводка валика | |
| 15 | 4***0 | Пружина оттяжная педали тормоза | |
| 16 | 4***6 | Шайба опорная пружины пылезащитной пластины картера сцепления | |
| 17 | 4***5 | Пластина пылезащитная картера сцепления | |
| 18 | 4***4 | Пружина педали сцепления оттяжная | |
| 19 | 2***П | Шплинт разводной | |
| 20 | 4***2 | Поводок валика выключения сцепления | |
| 21 | 4***7 | Звено соединительное подпятника и вилки выключения сцепления | |
| 22 | 2***2 | Винт стяжной обоймы подпятника выключения сцепления | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 4***2 | Подпятник выключения сцепления | |
| 25 | 4***5 | Обойма подпятника выключения сцепления | |
| 26 | 4***3 | Вилка выключения сцепления | |
| 27 | 4***5 | Опора шаровая вилки выключения сцепления | |
| 28 | 4***7 | Шайба шаровой опоры вилки выключения сцепления | |
| 29 | 4***8 | Кольцо замковое шайбы шаровой опоры вилки выключения сцепления | |
| 30 | 2***2 | Шайба пружинная | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 2***2 | Шайба пружинная | |
| 32 | 2***2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 33 | 4***0 | Палец резьбовой шаровой опоры вилки выключения сцепления | |
| 34 | 4***7 | Болт регулировочный вилки выключения сцепления | |
| 35 | 4***7 | Пружина пылезащитной пластины картера сцепления | |
| 36 | 4***8 | Тарелка пружины пылезащитной пластины картера сцепления | |
| 37 | 4***6 | Цепь от педали к валику выключения сцепления (3 звена) | |
| 38 | 3***2 | Шайба оси педалей сцепления и тормоза | |
| 39 | 4***5 | Ось педалей сцепления и тормоза | |
| 40 | 4***2 | Планка шарового пальца валика выключения сцепления | |
| 41 | 2***2 | Шайба | |
| 42 | 2***2 | Шайба пружинная | |
| 43 | 2***2 | Гайка |
