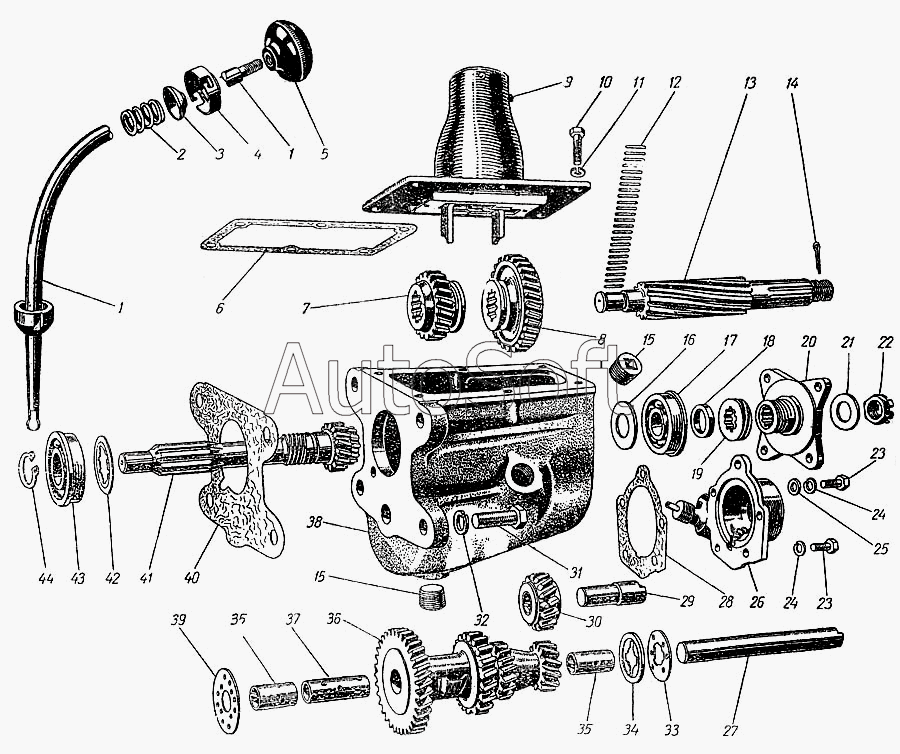

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Коробка передач. Механизм переключения передач
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252574-П | 2***П | Заклепка колонки рычага переключения передач | |
| 252577-П | 2***П | Заклепка колонки рычага переключения передач | |
| 263011-П | 2***П | Шарик | |
| 400-1602044 | 4***4 | Ограничитель поперечного хода рычага переключения передач | |
| 400-1700010 | 4***0 | Коробка передач в сборе | |
| 400-1700013 | 4***3 | Коробка передач без рычага переключения передач в сборе | |
| 400-1702015 | 4***5 | Крышка коробки передач верхняя | |
| 400-1702024 | 4***4 | Поводок переключения 1-й передачи и заднего хода | |
| 400-1702030 | 4***0 | Поводок переключения 2-й и 3-й передач | |
| 400-1702040 | 4***0 | Гнездо фиксатора поводка переключения передач | |
| 400-1702041 | 4***1 | Пружина фиксатора вилок переключения передач | |
| 400-1702042 | 4***2 | Пружина фиксатора поводка переключения 2-й и 3-й передач | |
| 400-1702046 | 4***6 | Обойма механизма переключения передач | |
| 400-1702054 | 4***4 | Колонка рычага переключения передач в сборе | |
| 400-1702056 | 4***6 | Колонка рычага переключения передач | |
| 400-1702057 | 4***7 | Гнездо шаровой опоры рычага переключения передач | |
| 400-1702058 | 4***8 | Палец колонки рычага переключения передач | |
| 400-1702062 | 4***2 | Прокладка колонки рычага переключения передач | |
| 1 | 4***4 | Рычаг переключения передач в сборе | |
| 2 | 4***0 | Пружина рычага переключения передач | |
| 3 | 4***2 | Чашка упорная пружины рычага переключения передач | |
| 4 | 4***4 | Крышка шаровой опоры, рычага переключения передач | |
| 5 | 4***2 | Головка рычага переключения передач в сборе | |
| 6 | 4***2 | Прокладка верхней крышки коробки передач | |
| 7 | 4***4 | Шестерня 2-й и 3-й передачи вторичного вала коробки передач | |
| 8 | 4***2 | Шестерня 1-й передачи и заднего хода вторичного вала коробки передач | |
| 9 | 4***0 | Крышка коробки передач верхняя в сборе | |
| 10 | 3***2 | Болт крепления верхней крышки коробки передач | |
| 11 | 3***2 | Шайба пружинная | |
| 12 | 4***0 | Игла переднего подшипника вторичного вала коробки передач | |
| 13 | 4***5 | Вал вторичный коробки передач | |
| 14 | 2***П | Шплинт разводной | |
| 15 | 2***П | Пробка картера коробки передач | |
| 16 | 4***5 | Шайба упорная подшипника вторичного вала коробки передач | |
| 17 | 4***3 | Подшипник вторичного вала коробки передач задний | |
| 18 | 4***8 | Кольцо распорное вторичного вала коробки передач | |
| 19 | 4***3 | Шестерня привода спидометра ведущая | |
| 20 | 4***0 | Фланец крепления кардана к вторичному валу коробки передач | |
| 21 | 3***П | Шайба специальная | |
| 22 | 3***2 | Гайка специальная вторичного вала коробки передач | |
| 23 | 2***2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 24 | 2***2 | Шайба пружинная | |
| 25 | 2***2 | Шайба | |
| 26 | 4***0 | Крышка заднего подшипника вторичного вала коробки передач в сборе | |
| 27 | 4***2 | Ось блока шестерен промежуточного вала коробки передач | |
| 28 | 4***3 | Прокладка крышки заднего подшипника вторичного вала коробки передач | |
| 29 | 4***2 | Ось паразитной шестерни заднего хода коробки передач | |
| 30 | 4***0 | Шестерня паразитная заднего хода коробки передач в сборе | |
| 31 | 2***2 | Болт крепления верхней части картера сцепления к блоку цилиндров | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 4***4 | Шайба упорная блока шестерен промежуточного вала коробки передач задняя | |
| 34 | 4***2 | Шайба блока шестерен промежуточного вала коробки передач | |
| 35 | 4***2 | Втулка блока шестерен промежуточного вала коробки передач | |
| 36 | 4***5 | Блок шестерен промежуточного вала коробки передач в сборе | |
| 37 | 4***6 | Трубка распорная втулок блока шестерен промежуточного вала коробки передач | |
| 38 | 4***5 | Картер сцепления, верхняя часть | |
| 39 | 4***0 | Шайба упорная блока шестерен промежуточного вала коробки передач передняя | |
| 40 | 4***8 | Прокладка коробки передач передняя | |
| 41 | 4***0 | Вал первичный коробки передач | |
| 42 | 4***5 | Маслоотражатель подшипника первичного вала коробки передач | |
| 43 | 4***2 | Подшипник первичного вала коробки передач | |
| 44 | 4***4 | Кольцо стопорное подшипника первичного вала коробки передач |
