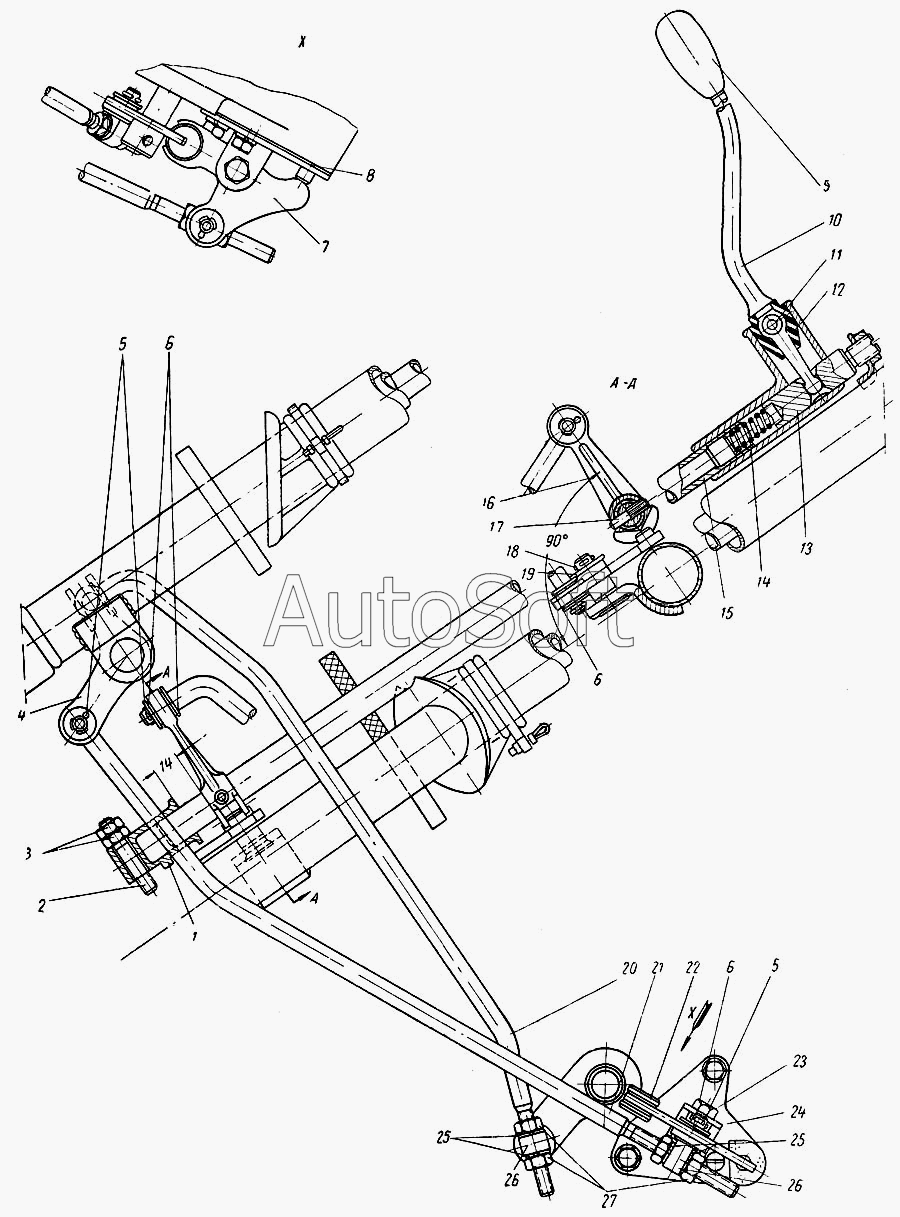

Каталог запасных частей к технике: АЗЛК Москвич-407. Механизм управления четырехступенчатой коробкой передач
12
27
26
26
25
25
24
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
6
6
6
5
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250975-П8 | 2***8 | Гайка крепления пальца нижнего рычага управления переключателем | |
| 252005-П8 | 2***8 | Шайба | |
| 1 | 4***5 | Кронштейн вала управления коробкой передач нижний | |
| 2 | 3***8 | Шпилька крепления нижнего кронштейна | |
| 3 | 2***8 | Гайка | |
| 3 | 2***П | Шплинт разводной | |
| 4 | 4***0 | Рычаг управления переключателем верхний, в сборе | |
| 5 | 2***П | Шплинт разводной | |
| 5 | 2***П | Шплинт разводной | |
| 6 | 2***2 | Шайба | |
| 6 | 2***2 | Шайба | |
| 7 | 4***0 | Рычаг управления переключателем, нижний с втулкой в сборе | |
| 8 | 4***4 | Прокладка кронштейна нижнего рычага управления переключателем | |
| 9 | 4***8 | Рукоятка рычага управления коробкой передач ОК-3699 | |
| 10 | 4***4 | Рычаг управления коробкой передач | |
| 11 | 4***6 | Ось рычага управления коробкой передач | |
| 12 | 4***1 | Втулка рычага управления коробки передач противошумная | |
| 13 | 4***4 | Палец вала управления коробкой передач, направляющий | |
| 14 | 4***9 | Пружина вала отжимная | |
| 15 | 4***5 | Вал управления коробкой передач | |
| 16 | 4***8 | Рычаг переключения передач в сборе | |
| 17 | 3***П | Штифт рычага переключения передач | |
| 18 | 2***П | Шплинт разводной | |
| 19 | 2***П | Шайба специальная тонкая | |
| 20 | 4***0 | Тяга рычага переключения передач | |
| 21 | 4***0 | Тяга рычага управления переключателем | |
| 22 | 4***5 | Вкладыш нижнего рычага управления переключателем | |
| 23 | 4***6 | Палец кронштейна нижнего рычага управления переключателем | |
| 24 | 4***1 | Кронштейн нижнего рычага управления переключателем в сборе | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 4***2 | Сухарь тяги рычага управления переключателем передач регулировочный | |
| 27 | 2***8 | Гайка крепления дополнительного буфера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
