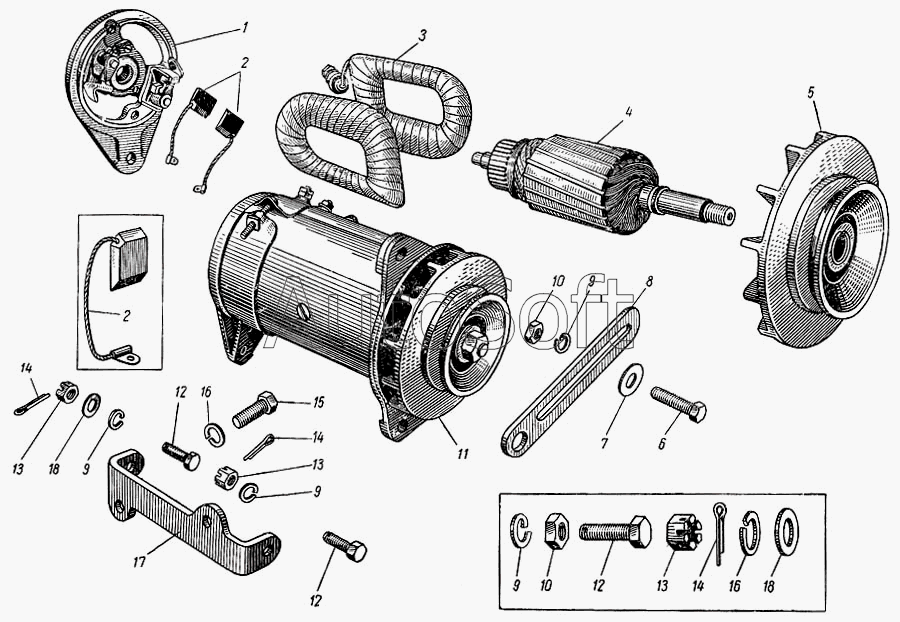

Каталог запасных частей к технике: АЗЛК Москвич-407. Генератор в сборе
1
2
2
3
4
5
6
7
8
9
9
9
9
9
10
10
11
11
12
12
12
13
13
13
14
14
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г12-3701105 | Г***5 | Втулка выводов генератора изоляционная | |
| Г29-3701041 | Г***1 | Лента защитная | |
| Г29-3701303 | Г***3 | Щеткодержатель | |
| МХ-0448 | М***8 | Шайба уплотнительная переднего подшипника вала якоря | |
| Х5-20-08Д | Х***Д | Шайба уплотнительная заднего подшипника вала якоря | |
| 1 | Г***0 | Крышка со стороны коллектора в сборе | |
| 2 | Г***0 | Щетка в сборе | |
| 3 | Г***0 | Катушка возбуждения в сборе | |
| 4 | Г***0 | Якорь в сборе | |
| 5 | Г***1 | Шкив вала якоря | |
| 6 | 2***2 | Болт крепления отводящего патрубка водяной рубашки головки цилиндров | |
| 7 | 2***2 | Шайба | |
| 8 | 4***А | Планка установочная генератора | |
| 9 | 2***2 | Шайба пружинная | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 2***2 | Гайка | |
| 11 | 4***0 | Генератор в сборе | |
| 11 | Г***0 | Генератор в сборе | |
| 12 | 2***8 | Болт крепления генератора к кронштейну | |
| 13 | 2***8 | Гайка корончатая | |
| 14 | 2***П | Шплинт разводной | |
| 15 | 2***5 | Болт крепления пластины к блоку большой | |
| 16 | 2***2 | Шайба пружинная | |
| 17 | 4***0 | Кронштейн крепления генератора | |
| 18 | 2***8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
