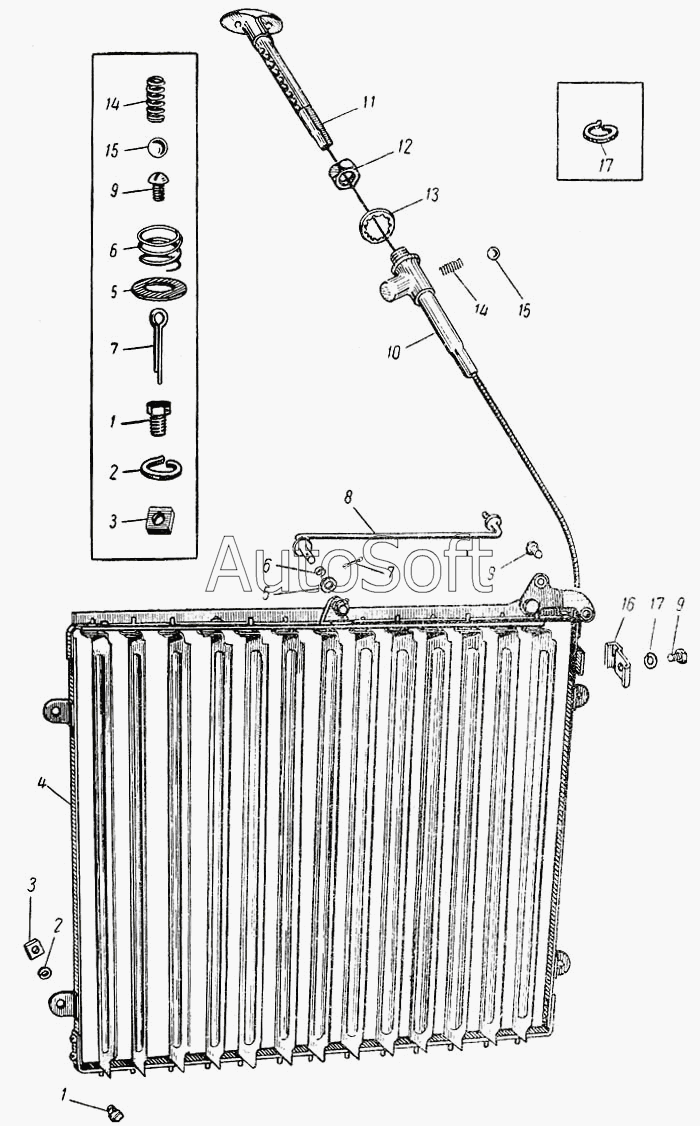

Каталог запасных частей к технике: АЗЛК Москвич-407. Жалюзи радиатора и привод управления
5
5
17
17
16
15
15
14
14
13
12
11
10
9
9
9
8
7
7
6
6
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201416-П8 | 2***8 | Болт держателя | |
| 220076-П8 | 2***8 | Винт крепления нижней рамки жалюзи | |
| 252153-П2 | 2***2 | Шайба пружинная | |
| 402-1310023 | 4***3 | Планка жалюзи радиатора нижняя | |
| 402-1310066 | 4***6 | Планка привода пластин жалюзи в сборе | |
| 402-1310073 | 4***3 | Проволока противошумная | |
| 402-1310080 | 4***0 | Ручка управления жалюзи радиатора с тягой и фиксатором в сборе | |
| 407-1310013 | 4***3 | Рамка жалюзи в сборе | |
| 407-1310054 | 4***4 | Пластина жалюзи радиатора в сборе | |
| 1 | 2***8 | Болт крепления кронштейна | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***8 | Гайка | |
| 4 | 4***0 | Жалюзи радиатора в сборе | |
| 5 | 2***8 | Шайба | |
| 6 | 4***5 | Пружина | |
| 7 | 2***8 | Шплинт | |
| 8 | 4***5 | Тяга планки привода жалюзи радиатора в сборе | |
| 9 | 2***8 | Винт крепления тяги к муфте рычага | |
| 10 | 4***0 | Корпус фиксатора ручки управления жалюзи радиатора с оболочкой тяги в сборе | |
| 11 | 4***3 | Ручка управления жалюзи радиатора с тягой в сборе | |
| 12 | 2***8 | Гайка крепления наконечника гибкого шланга задних тормозов | |
| 13 | 2***2 | Шайба пружинная с внутренним зубом | |
| 14 | 4***4 | Пружина фиксатора ручки управления жалюзи радиатора | |
| 15 | 2***П | Шарик | |
| 16 | 4***0 | Держатель оболочки тяги управления жалюзи | |
| 17 | 2***2 | Шайба пружинная |
