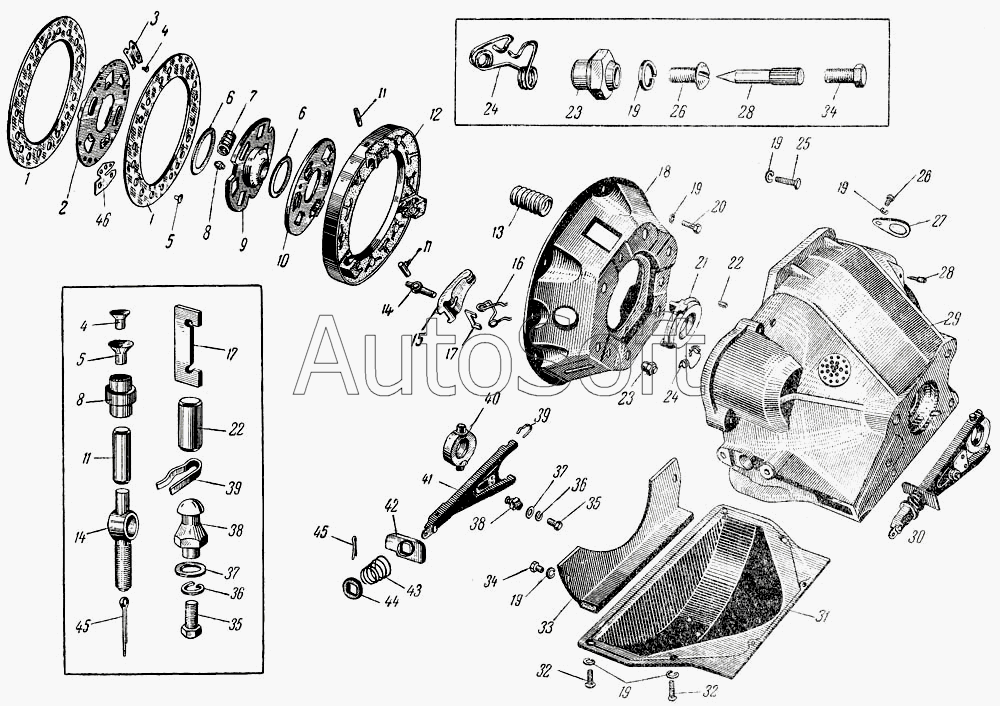

Каталог запасных частей к технике: АЗЛК Москвич-407. Механизм сцепления
31
19
19
19
19
19
20
21
22
22
23
23
24
24
25
26
26
27
28
28
29
29
30
19
19
19
19
32
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
42
43
44
45
45
46
4
4
1
1
2
3
5
5
6
6
7
8
8
9
10
11
11
11
12
13
14
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220103-П2 | 2***2 | Винт крепления кронштейна гибкого вала стеклоочистителя | |
| 367151-П | 3***П | Штифт кожуха, установочный | |
| 402-1601015-Р | 4***Р | Картер сцепления, верхняя часть | |
| 402-1601046-А | 4***А | Сетка вентиляционных окон картера сцепления в сборе | |
| 402-1601090-А | 4***А | Диск сцепления нажимной с кожухом в сборе | |
| 402-1601130 | 4***0 | Диск сцепления ведомый в сборе | |
| 402-1601132-Б | 4***Б | Диск сцепления ведомый с пластинами в сборе | |
| 402-1601182 | 4***2 | Подпятник выключения сцепления | |
| 402-1601185 | 4***5 | Обойма подпятника выключения сцепления | |
| 402-1601202-А | 4***А | Вилка выключения сцепления с усилителем в сборе | |
| 407-1601015 | 4***5 | Картер сцепления, верхняя часть | |
| 407-1601024 | 4***4 | Прокладка щита картера сцепления | |
| 1 | 4***8 | Накладка ведомого диска сцепления фрикционная | |
| 1 | 4***7 | Вилка карданного шарнира скользящая в сборе | |
| 2 | 4***Б | Диск сцепления ведомый | |
| 3 | 4***А | Пластина фрикционной накладки ведомого диска сцепления, пружинная, малая | |
| 4 | 3***П | Заклепка пластины | |
| 5 | 3***П | Заклепка накладки ведомого диска сцепления, трубчатая | |
| 6 | 4***5 | Кольцо регулировочное гасителя крутильных колебаний (демпфера) ведомого диска сцепления | |
| 7 | 4***0 | Пружина гасителя крутильных колебаний ведомого диска сцепления | |
| 8 | 4***А | Палец ведомого диска сцепления упорный | |
| 9 | 4***Б | Ступица ведомого диска сцепления | |
| 10 | 4***3 | Пластина гасителя крутильных колебаний | |
| 11 | 4***7 | Ось отжимного рычага диска сцепления | |
| 12 | 4***3 | Диск сцепления нажимной | |
| 13 | 4***А | Пружина сцепления нажимная | |
| 14 | 4***А | Палец отжимного рычага диска сцепления регулировочный | |
| 15 | 4***5 | Рычаг диска сцепления отжимной | |
| 16 | 4***9 | Пружина отжимного рычага диска сцепления | |
| 17 | 4***6 | Пластина опорная отжимного рычага диска сцепления | |
| 18 | 4***5 | Кожух сцепления | |
| 19 | 2***2 | Шайба пружинная | |
| 19 | 2***2 | Шайба пружинная | |
| 19 | 2***2 | Шайба пружинная | |
| 19 | 2***2 | Шайба пружинная | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 2***2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 21 | 4***4 | Пята отжимных рычагов диска сцепления | |
| 22 | 3***П | Штифт установочный верхней части картера сцепления | |
| 23 | 4***2 | Гайка регулировочного пальца отжимного рычага диска сцепления | |
| 24 | 4***А | Звено пяты и отжимных рычагов диска сцепления соединительное | |
| 25 | 2***5 | Болт крепления верхней части картера сцепления к блоку цилиндров | |
| 26 | 2***2 | Винт крепления крышки распределительных шестерен к пластине | |
| 27 | 4***5 | Крышка люка установки зажигания | |
| 28 | 4***А | Штифт установки зажигания | |
| 29 | 4***Р | Картер сцепления, верхняя часть, в сборе | |
| 29 | 4***0 | Картер сцепления, верхняя часть, в сборе | |
| 30 | 4***А | Подпятник выключения сцепления с вилкой в сборе | |
| 31 | 4***А | Картер сцепления, нижняя часть | |
| 32 | 2***2 | Винт крепления крышки распределительных шестерен к пластине | |
| 33 | 4***0 | Щиток картера сцепления в сборе | |
| 34 | 2***2 | Болт крепления щитка к впускной трубе | |
| 35 | 2***2 | Болт | |
| 36 | 2***2 | Шайба пружинная | |
| 37 | 2***2 | Шайба | |
| 38 | 4***А | Опора вилки выключения сцепления шаровая | |
| 39 | 4***Б | Звено подшипника и вилки, соединительное | |
| 40 | 4***0 | Подпятник выключения сцепления в сборе | |
| 41 | 4***А | Вилка выключения сцепления с держателем в сборе | |
| 42 | 4***5 | Пластина картера сцепления грязезащитная | |
| 43 | 4***7 | Пружина грязезащитной пластины картера сцепления | |
| 44 | 4***6 | Шайба пружины грязезащитной пластины картера сцепления опорная | |
| 45 | 2***П | Шплинт разводной | |
| 46 | 4***А | Пластина фрикционной накладки ведомого диска сцепления, пружинная, большая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
